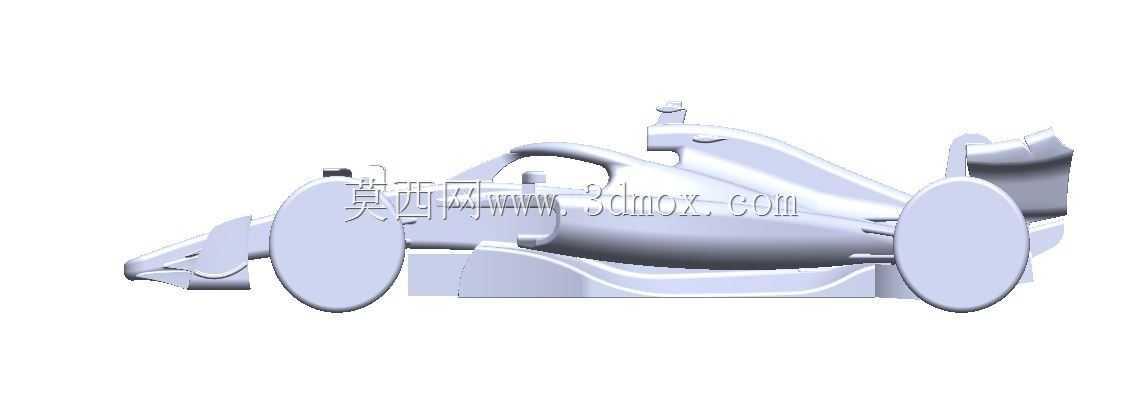

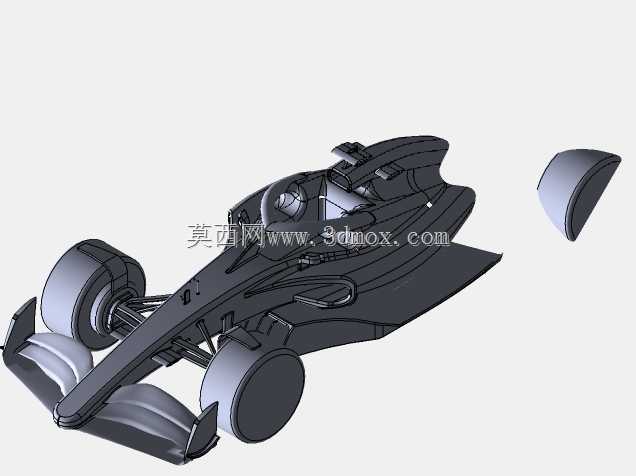

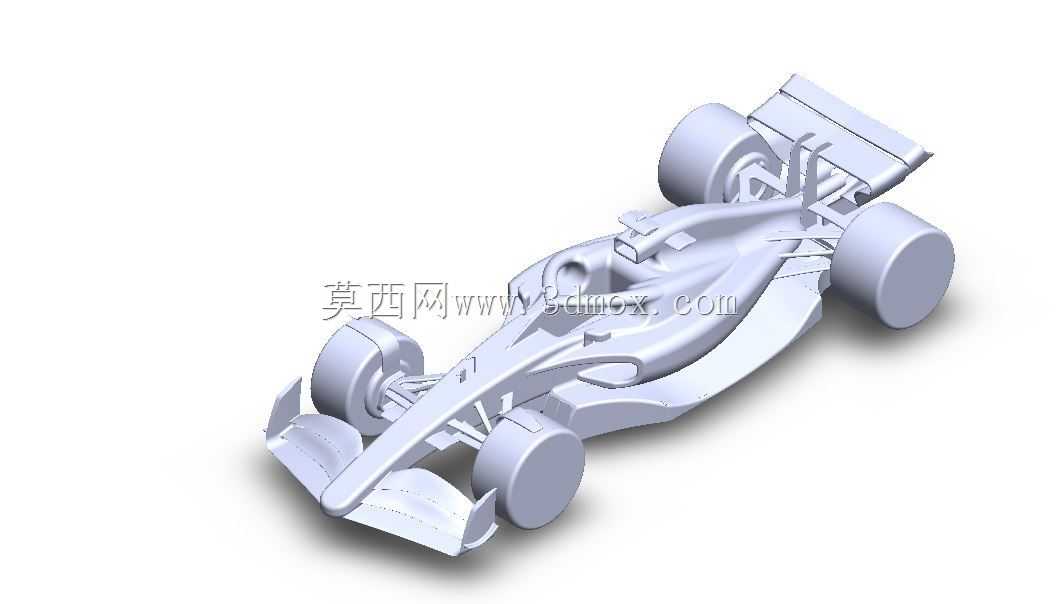

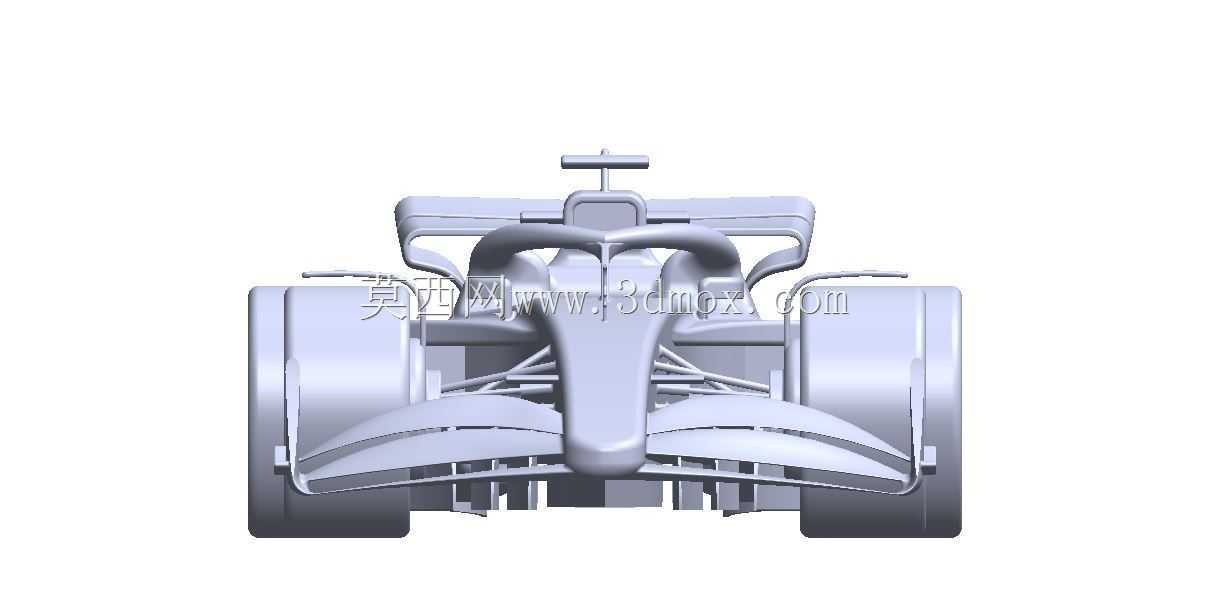

F1 2020方程式赛车空气动力学结构设计

　　这套F1 2020赛车结构模型，核心围绕空气动力学下压力优化展开，可直接用于赛车工程专业的课程设计验证、空气动力学仿真前置建模环节，也能作为竞速车辆结构研发的参考基准。从实际工程应用场景来看，这类单座方程式赛车的结构设计，核心服务于场地竞速赛事的性能需求，所有曲面、结构件的布局都围绕高速行驶下的气流管控目标推进，区别于民用车辆的设计逻辑，整套结构没有多余的非功能性外观覆盖件，每一处曲面的曲率变化都对应明确的气流导向作用。

　　从设计思路上看，建模过程中优先还原了2020赛季F1规则框架下的车身气动布局特征，前翼采用多段式翼片结构，能够在车头位置就将迎面气流拆分，一部分气流顺着前翼片导向车身两侧，绕过前轮区域减少轮胎带来的乱流影响，另一部分气流通过前翼下方的导流通道，被引导至车底文丘里结构区域，配合车身底部的平整化护板，在车底形成低压区，为整车提供充足的下压力，抵消高速行驶下的升力效应，保证轮胎与赛道表面的抓地力输出。车身侧箱的曲面造型做了收敛处理，既能够容纳动力单元、散热系统的安装空间，又能将流经车身侧面的气流顺畅导向尾部扩散器区域，配合尾翼的多层翼片结构，进一步梳理尾部气流，减少气流剥离带来的阻力损耗。

　　在结构功能特性层面，模型完整还原了赛车的核心受力结构，包括前后悬挂的安装硬点、单体壳车身的主体轮廓、轮组的安装边界，前翼与鼻锥的连接结构做了等比例还原，能够清晰看到翼片与鼻锥的连接支撑位置，方便后续做结构强度的仿真验证。轮胎部分采用了赛事用干地胎的轮廓造型，轮辋的安装尺寸与轮距参数匹配2020赛季F1赛事的规则要求，前轮轮距略窄于后轮，配合转向机构的安装空间预留，能够满足转向角度的设计需求。驾驶舱位置的 halo 保护结构轮廓完整，座舱内部的座椅安装位置、方向盘操作空间都做了对应预留，符合单座方程式赛车的人机工程布局要求。

　　从安装边界与尺寸控制来看，整车的轴距、轮距参数严格对应赛事规则的限值要求，车身总宽度不超过2000mm，车身总高度控制在950mm以内，所有外伸的空气动力学部件都没有超出规则限定的车身投影边界，前翼的最前端位置、尾翼的最后端位置都符合规则里的前后悬长度要求。车底的扩散器起始位置、通道高度都做了精准还原，能够直接导入流体仿真软件中，做不同车速下的下压力系数、阻力系数测算，配合车身底部的结构特征，可以分析不同气流流速下车底压力分布的变化规律，验证下压力输出的稳定性，避免高速状态下下压力突降带来的操控风险。

　　在实际研发场景中，这类模型还可以用于空气动力学套件的迭代验证，比如调整前翼片的攻角、侧箱导流板的角度、尾翼翼片的层数，都可以在这个基准模型上做修改，快速验证不同气动方案的效果差异，相比从零开始建模能够节省大量的结构搭建时间。模型中所有的曲面都做了连续性处理，没有破面、重叠面的问题，能够直接导入各类CAE仿真软件做网格划分，不需要额外做几何修复工作，对于做赛车相关课题研究、结构设计的从业者来说，能够大幅提升前期的建模效率，把更多精力放在气动性能优化、结构强度验证的核心环节上。同时模型也还原了赛车前后翼的端板结构，端板的造型能够阻挡轮胎滚动向外侧甩出的乱流，减少乱流对车身侧面气流的干扰，进一步提升整车气动效率，这些细节结构的还原，能够让使用者清晰理解F1赛车每一处结构设计对应的工程逻辑，而不是单纯的外观复刻。
