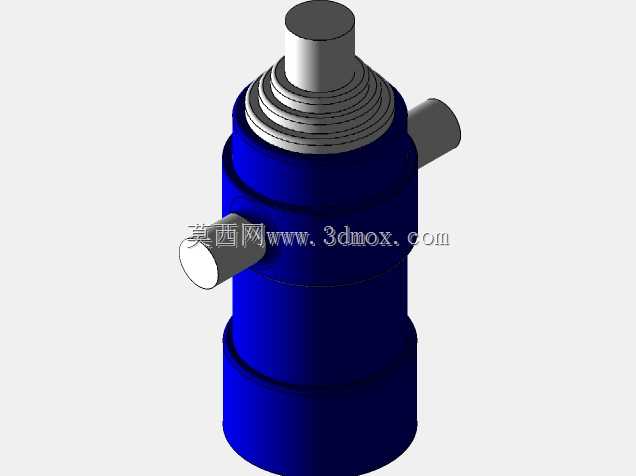

翻斗车拖车用四级伸缩式液压油缸结构

这款四级伸缩式柱塞油缸，主要适配翻斗车、拖挂车的货厢举升作业场景，是自卸类运输装备举升系统的核心执行部件。在工程运输、矿料转运、城建渣土清运等场景中，这类多级伸缩油缸可以在有限的安装空间内，实现远超单级油缸的长行程输出，匹配货厢大角度倾翻卸料的需求，避免单级油缸因行程过长导致的整车布置困难、底盘离地间隙不足等问题。从结构设计来看，该油缸采用柱塞式多级套叠结构，各级缸筒依次嵌套在缸体内部，无杆腔进油时各级柱塞由粗到细依次伸出，回缩时所有柱塞完全收回至主缸筒内，整体轴向安装尺寸大幅缩短，能很好适配自卸车底盘副梁之间的狭窄安装空间。缸体侧部对称布置的两个油口，分别对应进回油通路，安装时可通过缸体底部的铰接位与底盘副梁支座连接，顶端柱塞头部与货厢底部的举升支座铰接，形成稳定的三角举升铰点结构，举升过程中载荷传递路径直接，可承受货厢满载时的偏载冲击。设计过程中需要重点考量各级柱塞的配合间隙，既要保证伸缩动作顺畅无卡滞，又要控制内泄漏量在允许范围内，各级柱塞端部的密封结构采用阶梯式组合密封，能适应高压工况下的往复运动密封需求，同时缸体外壁做了防锈强化处理，可适应户外作业时的泥水、扬尘侵蚀。安装边界方面，油缸完全回缩时的整体长度可匹配常规中型自卸车的副梁间距，完全伸出时的行程可支撑货厢达到45度以上的倾翻角度，满足散装物料依靠自重完全滑落卸料的角度要求，侧部油口的位置预留了足够的管路安装空间，避免举升过程中管路与周边底盘部件发生运动干涉。日常作业中，这类油缸的载荷特性是初始举升阶段载荷最大，随着货厢倾翻角度增大载荷逐渐降低，刚好匹配多级伸缩油缸“大直径柱塞先伸出、承载能力逐级递减”的出力特性，能让液压系统的工作压力保持在相对平稳的区间，降低系统溢流损耗，也能延长液压泵、控制阀等元件的使用寿命。建模过程中对各级套叠结构的同轴度做了严格约束，保证伸缩过程中各级柱塞的运动轨迹保持同轴，避免偏磨导致的密封件过早损坏，同时对铰接部位的连接尺寸做了标准化处理，可适配多数同吨位级自卸车的安装支座尺寸，减少改装替换时的适配工作量。
