集成多传感模块的土壤采样检测装置

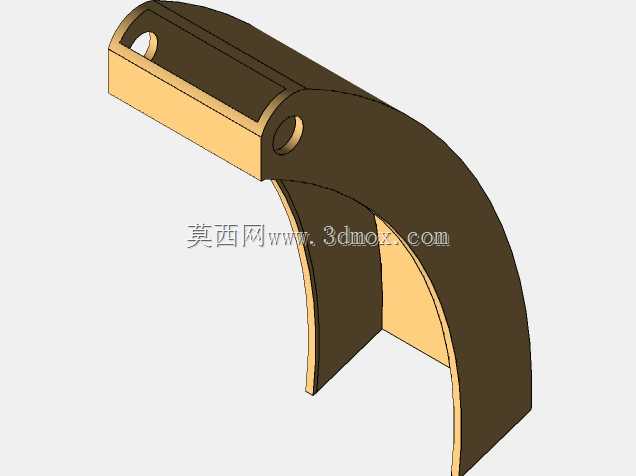

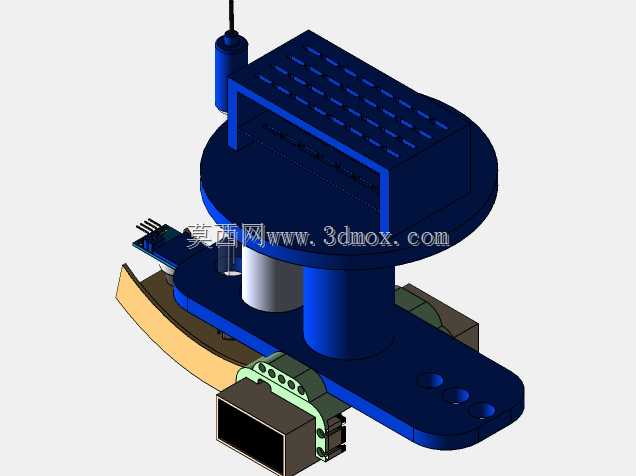

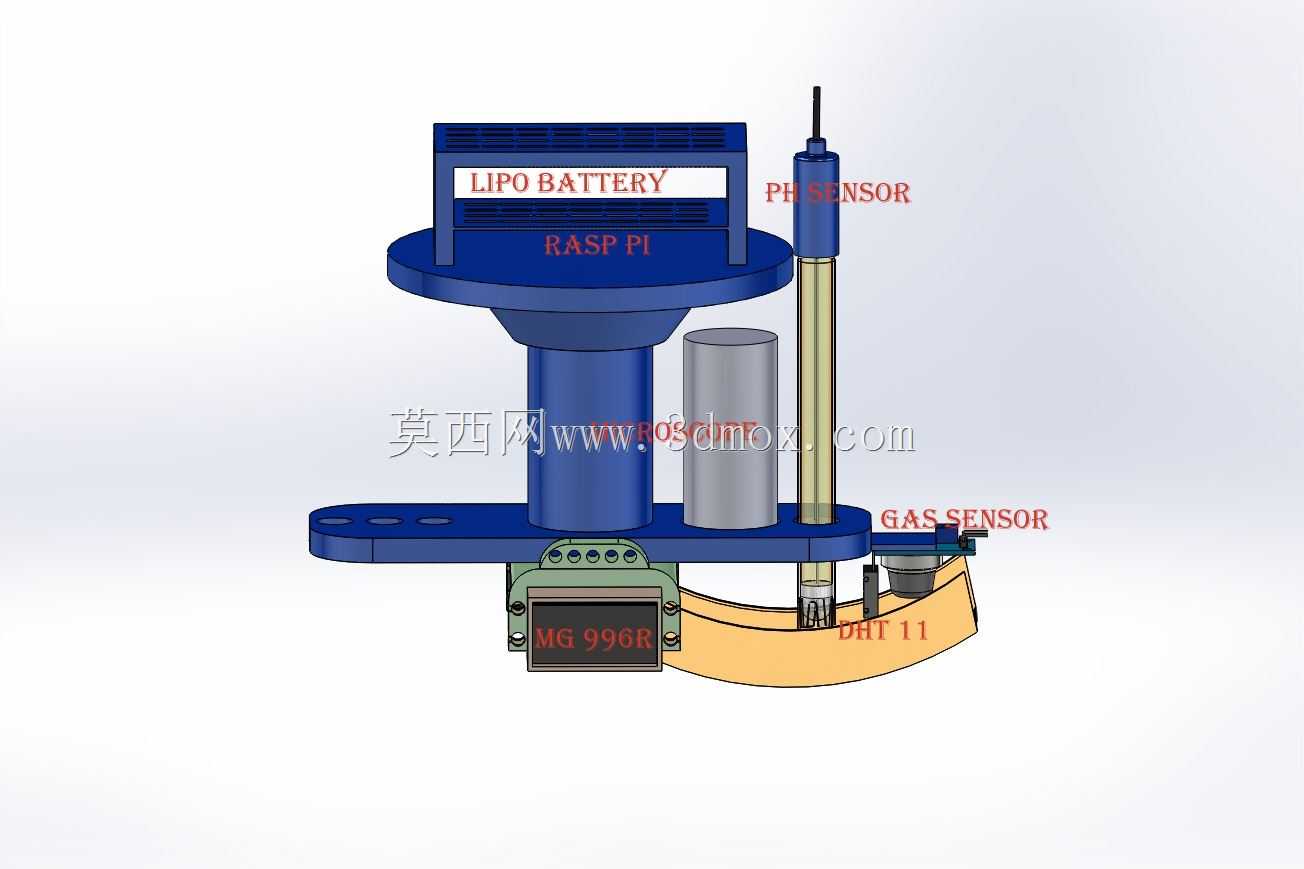

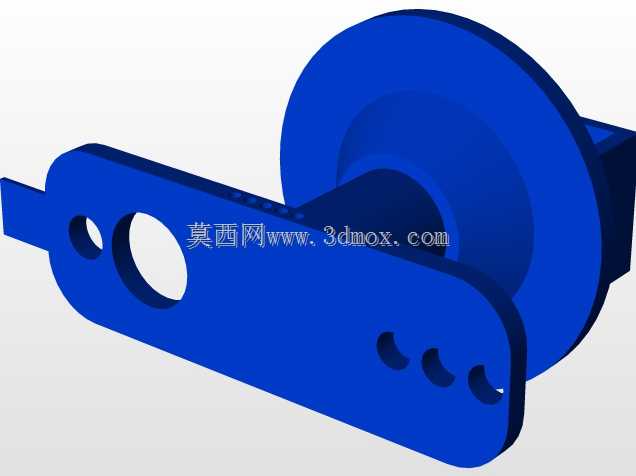

这套土壤检测采样装置主要面向设施农业墒情监测、耕地地力调查、污染场地土壤筛查等野外作业场景，可替代传统人工采样+实验室送检的分散流程，在作业点位直接完成样本采集与多参数原位检测，大幅降低外业作业的人力投入与样本转运损耗。装置整体采用立式回转支撑结构，核心承载台为圆盘式布局，上层预留树莓派主控模块与锂电池供电模块的安装位，供电模块选用常规锂聚合物电池规格，可支撑外业连续4小时以上的作业需求，主控模块直接对接各传感单元的信号输出端，无需额外布设外置信号转接线路。检测端集成三类传感组件：竖直布置的PH检测传感器探头可直接插入采集后的土壤样本完成酸碱度检测，旁侧布置的气体传感单元用于检测土壤挥发的气态组分，适配污染场地挥发性有机物筛查需求，下部搭载的温湿度传感模块可同步采集土壤样本的温湿度参数，所有检测数据直接通过主控模块完成初步存储与换算。采样执行端采用螺旋钻取结构，搭配伺服驱动组件，可根据不同土壤质地调整钻进取样的下钻速度与扭矩输出，针对黏重土壤可自动降低进给速度避免钻杆卡滞，针对沙质土壤可提升进给效率缩短采样时长，钻取的土壤样本可直接落至承载台下部的样本暂存位，无需额外转移即可完成各参数检测。结构设计上充分考虑外业作业的安装边界，整体径向最大尺寸控制在300mm以内，竖直方向最高处距安装基准面高度为420mm，可直接搭载在小型农用巡检机器人、便携式移动作业平台上，无需对搭载平台做大规模结构改造；各传感探头均采用快拆式安装结构，探头磨损或校准维护时可直接单独拆卸更换，无需拆解整体承载结构；下部的支撑底座采用弧形镂空设计，既降低整体结构重量，又可在钻进取样时为钻杆提供侧向支撑，避免下钻过程中结构偏斜。装置还预留了USB数字显微镜的安装支架位，可拓展土壤颗粒图像采集功能，对接图像处理算法完成土壤质地的现场判定，整套结构的受力路径经过优化，钻取作业时的反扭矩直接通过底座传导至搭载平台，不会对上层的主控与供电模块造成振动冲击，各线路均沿支撑立柱内部的走线槽布置，避免外业作业时枝条、土块剐蹭线路造成故障。
