框架支撑式种子过滤提取设备结构

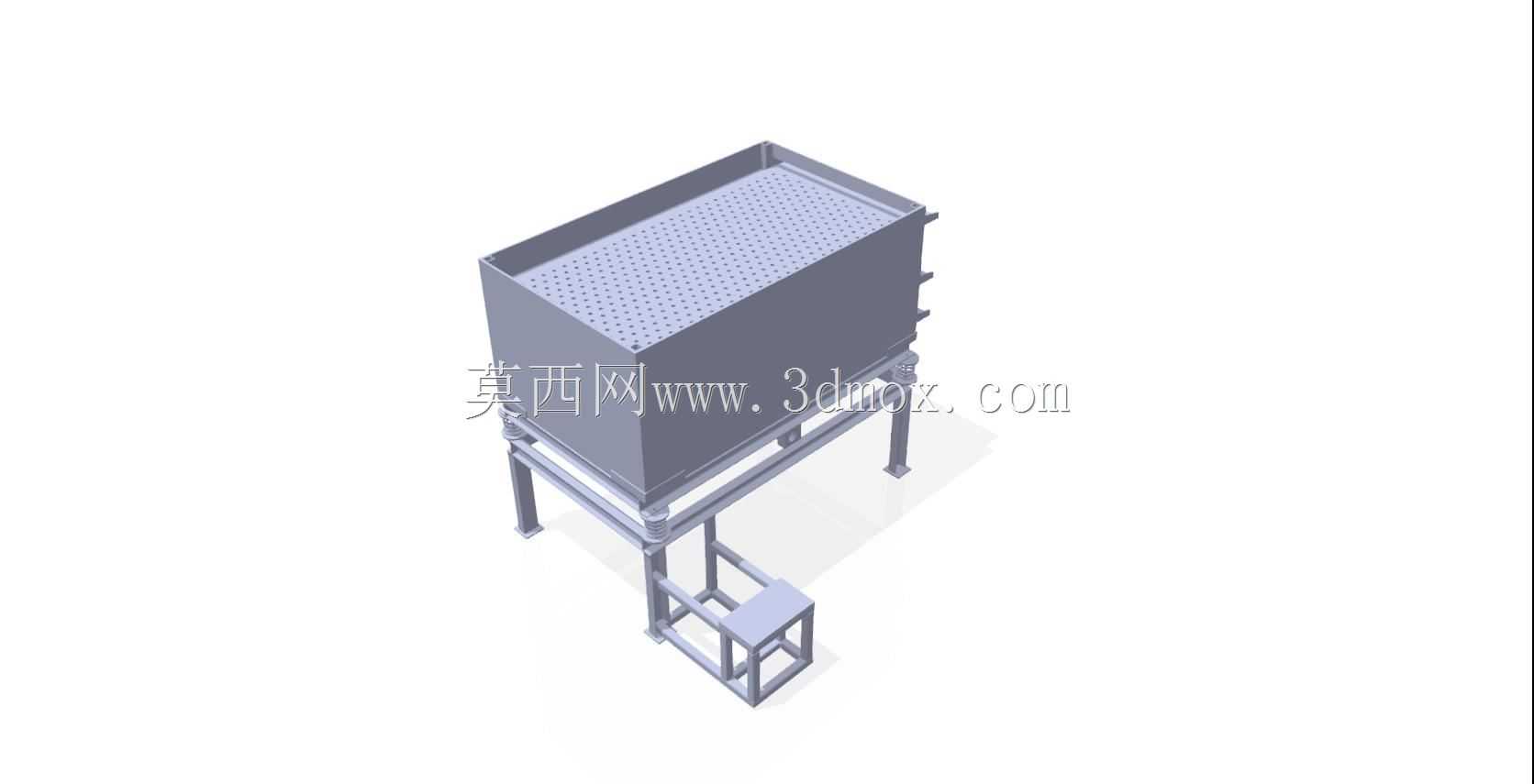

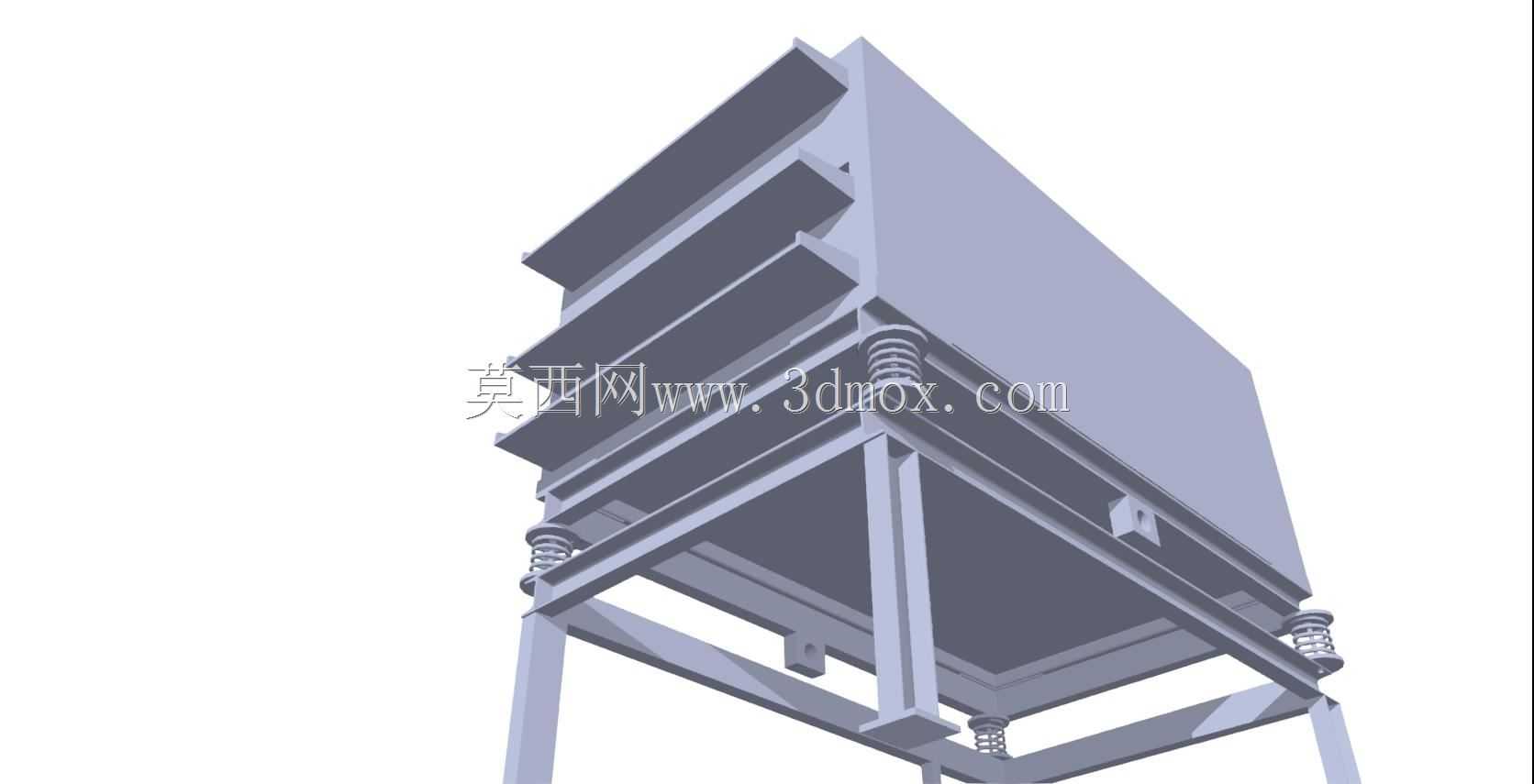

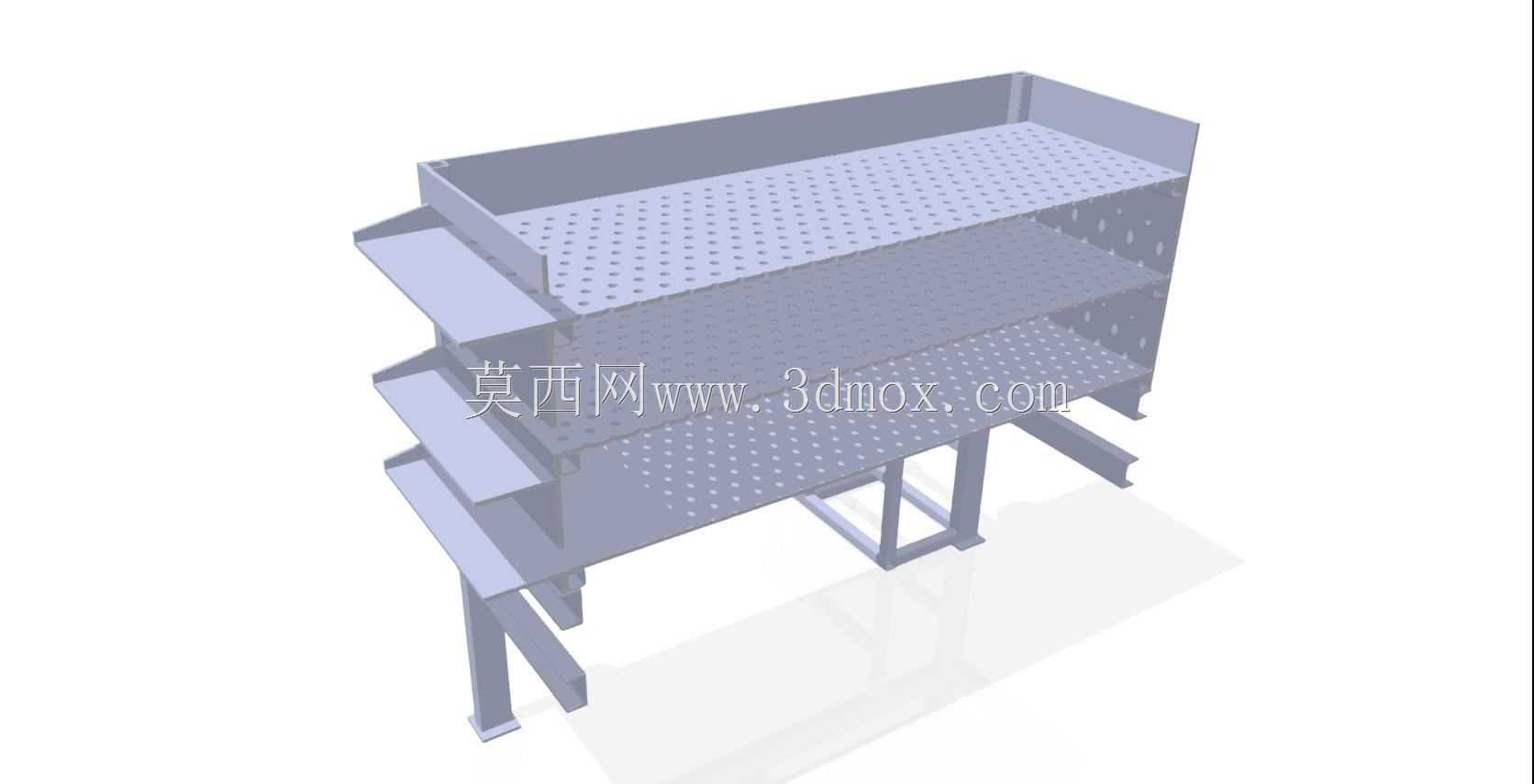

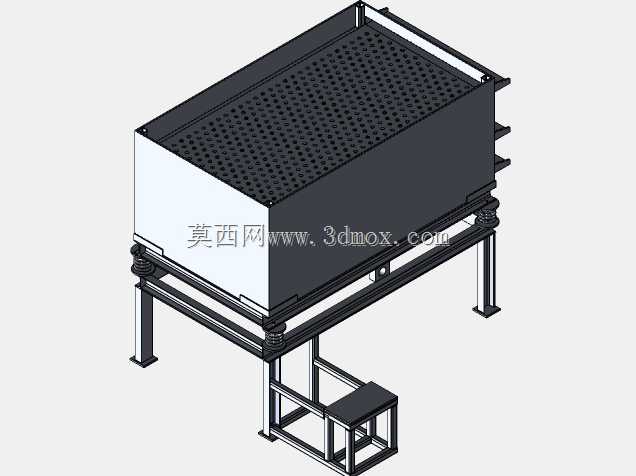

这套过滤提取设备主要面向粮油加工、种业预处理、农产品深加工的固液分离或颗粒分级场景，在实际产线中多布置在浸出工序后段，或是种子精选工段的杂质剔除环节，用来截留混合物料中的大颗粒杂质、种皮碎屑，或是完成萃取液与固态种料的分离作业。设备主体采用上部方形过滤仓加下部支撑框架的分体式结构，过滤仓顶部为满布冲孔的筛板结构，筛孔孔径可根据处理物料的粒径适配调整，仓体侧壁预留多组快开式接口，可对接进料管路、反冲洗管路以及检修人孔，日常运维时无需拆解整体框架即可完成筛网更换与仓内清理。下部支撑框架采用型钢焊接成型，四条主支腿底部预留地脚螺栓安装孔，可直接固定在车间混凝土地面或是钢平台上，支腿间设置多道横纵斜撑保证整体刚性，避免大流量进料时产生结构共振；框架侧部延伸出的小型操作平台，是为了方便操作人员站在上面完成顶部筛板检查、进料口阀门调节等作业，平台高度刚好匹配人体站立操作的舒适区间，无需额外配置登高梯具。设计阶段优先考虑了物料流动的顺畅性，过滤仓底部采用微倾斜的导料结构，过滤后的物料或是清液可顺着斜面汇入出料口，避免仓内积料导致的霉变或堵塞问题；整体安装边界需要预留上部进料管线的操作空间、侧部检修门的开启空间，支腿的跨距经过核算，可适配常规车间的钢平台梁间距，无需额外做基础改造。过滤仓的侧壁加强筋采用间断焊接工艺，既保证仓体承受满料载荷时的结构强度，又能减少焊接变形带来的仓体平面度误差，筛板采用模块化拼接设计，单块筛板重量控制在单人可搬运的范围内，更换时无需动用起重设备，大幅缩短产线停机维护的时间。在实际选型适配时，可根据处理量调整过滤仓的长宽尺寸，支撑框架的高度也可根据后续接料设备的进料口高度做定制化调整，整体结构没有复杂的传动部件，日常仅需定期检查筛板磨损情况、紧固框架连接螺栓即可，运维成本较低，适合连续化生产的加工产线使用。
