立式开槽耕作作业部件结构设计

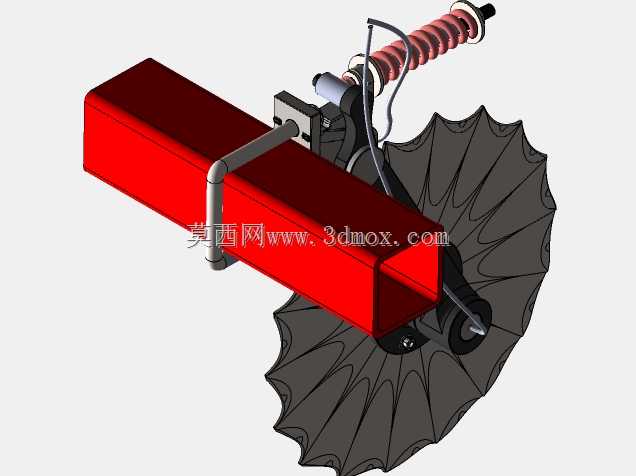

这款立式开槽耕作部件，主要适配旱作农田的种床整理、垄侧开槽、有机肥深施开沟作业场景，也可经挂接调整后用于果园行间的浅槽开挖、水肥一体化铺设的沟槽成型作业，区别于传统卧式开沟部件易缠草、雍土的问题，立式作业结构在高秸秆还田地块的通过性表现更稳定。从结构设计逻辑来看，整个部件采用侧置立式动力输入布局，核心开槽作业盘采用多瓣式刃口结构，刃口做了径向倾斜排布，作业时可通过盘体旋转逐步切削土壤，同时将切削下的土壤向槽体两侧均匀抛送，避免槽内积土回落影响开槽成型质量。挂接端采用标准方梁夹持结构，可适配多数主流拖拉机后置三点悬挂的机具横梁，安装时仅需调整夹持螺栓的锁紧力矩，即可完成部件在横梁上的横向位置固定，挂接边界预留了足够的减震组件安装空间，图中可见的螺旋弹簧结构为作业缓冲部件，可在作业遇到硬质石块、板结土层时提供轴向浮动余量，避免刚性冲击损坏作业盘刃口或传动结构。部件的管路排布沿挂接方梁侧面做了固定走线设计，避免作业过程中秸秆、杂草勾挂拉扯管线，传动连接部位做了密封防护结构，可阻挡田间尘土、泥水侵入轴承配合面，延长部件维护周期。从作业功能特性来看，该部件开槽深度可通过调整限深结构的上下位置实现无级调节，可满足3到12厘米深度的浅槽作业需求，开槽宽度由作业盘的轴向厚度决定，成型槽体截面为规整的窄矩形，槽壁整齐无塌落，相比传统开沟犁开出的V型槽，更适合窄带施肥、滴灌带铺设这类对槽型尺寸精度有要求的作业场景。设计过程中针对不同区域的土壤质地做了结构适配，针对沙质壤土区域可更换刃口角度更平缓的作业盘，降低作业动力消耗；针对黏重板结土壤区域，可更换带破土齿的加强型作业盘，提升硬土层切削能力。整个部件的重心沿挂接方梁的垂直方向做了配平设计，作业时不会出现单侧偏载导致的机具倾斜问题，挂接后整机横向稳定性更好，长时间作业不会出现悬挂机构单侧受力过大的疲劳损伤问题。
