农用土壤粉碎输送机架结构设计

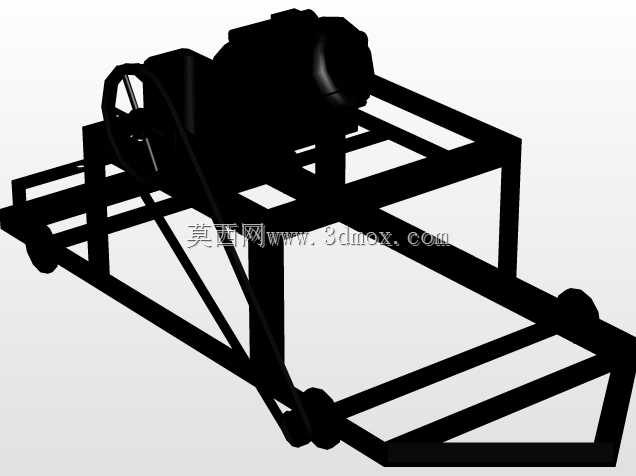

这套结构针对田间土壤预处理作业场景设计，核心承载框架采用等边角钢焊接成型，整体为矩形桁架式布局，纵向设置三根通长主纵梁，横向间隔布置横撑做刚性连接，斜向加焊三角加强筋抵消作业时的交变载荷，避免机架受冲击产生焊缝开裂变形。框架上部预留动力单元安装位，可适配常规卧式电机的安装孔距，电机输出端通过带轮传动连接下方的土壤作业执行组件，带轮外侧预留安全防护罩安装点位，防止作业时杂物卷入传动副。机架底部四角设置行走轮安装支座，支座采用厚钢板折弯焊接，适配常规农用小型行走轮的轴径尺寸，可实现设备在田间地块的短距离转场移动，无需额外吊装转运。设计阶段优先考虑田间作业的复杂工况，框架底部预留足够的离地间隙，避免作业时凸起的土块、作物根茬剐蹭机架底部，同时作业执行组件的安装高度可通过机架上预留的长条调节孔做上下微调，适配不同耕深的作业需求。传动侧的张紧结构直接集成在机架纵梁上，无需额外加装张紧支架，通过调整电机安装板的固定位置即可实现三角带的张紧度调节，减少现场维护的拆装工作量。整体机架的焊接节点均采用满焊工艺，焊后做去应力处理，避免长期受振动产生结构变形，各安装面的平面度公差控制在合理范围内，保证动力单元与作业组件的同轴度要求，减少传动过程中的偏磨损耗。框架上部的动力安装位周边预留了走线卡槽，可固定动力线缆，避免作业时线缆晃动剐蹭传动部件，同时机架两侧预留了扶手安装点位，方便人工推行设备转场。从安装边界来看，整体结构的宽度适配常规田间垄距，不会在转场时碾压作物，长度方向的重心经过配平设计，推行时不会出现前端翘头或后端下沉的情况，单人即可完成短距离的转场操作。作业时设备可沿土槽方向行进，对槽内土壤进行粉碎、整平处理，为后续的育种、栽培试验提供均匀的土壤基底，传动结构的传动比经过匹配计算，可保证作业组件的转速处于合理区间，既不会因转速过高造成土壤飞溅，也不会因转速过低导致土壤破碎不充分。
