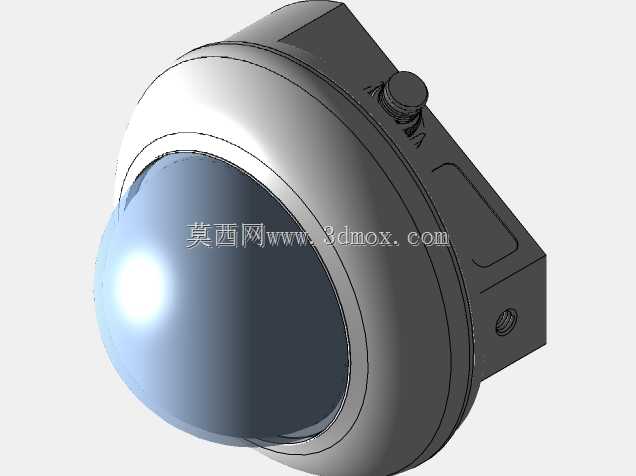

Delta-T SPN1日照传感装置结构设计

这款日照传感装置主要面向气象观测、光伏电站效能监测、农业小气候观测、建筑日照时长测算等场景布设，核心作用是精准采集直射日照时长、太阳总辐射相关参数，为气象数据统计、光伏阵列发电效率评估、农作物光照时长分析、建筑采光合规性校验提供可靠的现场传感数据支撑。从结构设计逻辑来看，整体采用半球形光学探测端搭配方形安装基座的组合构型，半球形的透光罩采用大曲率球面设计，能够保证太阳高度角从0到90度变化区间内，入射光线都能无遮挡抵达内部感光元件，避免探测端自身结构形成阴影遮挡造成测量误差，透光罩边缘做了环形压合密封结构，配合基座上的密封槽设计，可满足户外长期布设的IP防护要求，阻挡雨水、沙尘侵入内部感光与电路腔体。方形安装基座的侧面预留了标准螺纹安装孔位，可适配通用的气象站支架、光伏场监测立杆的安装接口，安装时无需额外定制转接件，基座侧面设置的微调旋钮可用于现场安装时的水平校准，保证传感装置的探测基准面与水平面平行，降低安装偏差带来的测量系统误差。基座与半球探测端的衔接位置做了圆弧过渡处理，既减少户外布设时的风阻，避免强风环境下装置产生振动影响测量稳定性，也能减少积灰积水在衔接缝隙的残留，降低长期户外使用的维护频次。内部感光元件的排布经过光路校准，配合半球罩的光学特性，可区分直射日照与散射辐射分量，无需额外加装遮光环或跟踪装置，就能实现日照时数的直接测量，相比传统的暗筒式日照计，无需人工更换记录纸，数据输出可直接对接自动化采集系统。安装边界上，基座的安装孔位间距符合气象传感设备的通用安装规范，适配直径40到60mm的常规立杆安装，装置整体突出安装面的高度控制在合理范围，不会在相邻布设的其他传感设备上形成遮挡，适合多传感器集成的小型自动气象站布设需求。结构材质选择上，外露的金属基座部分采用抗紫外线老化的硬质合金材质，半球透光罩采用耐候性光学材质，可在-40到60摄氏度的户外环境下长期工作，不会因长期紫外线照射出现透光率下降、壳体脆裂的问题。
