轴式高精度称重测力传感装置结构

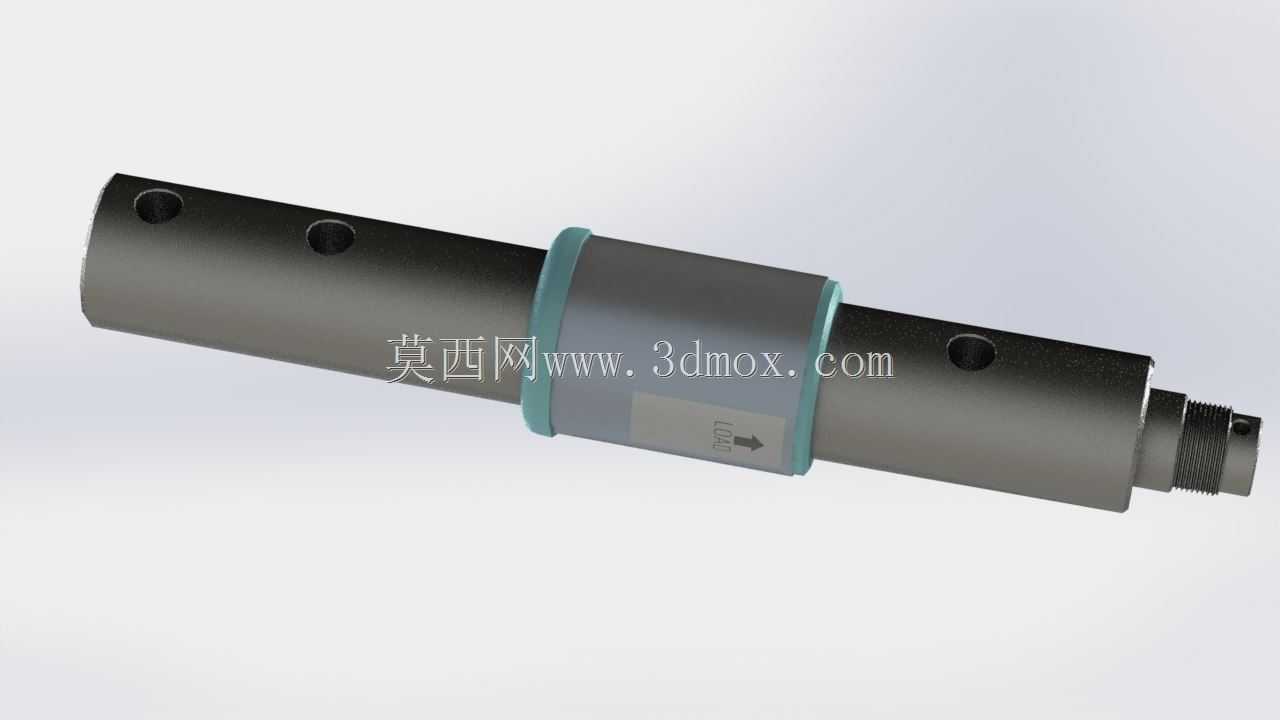

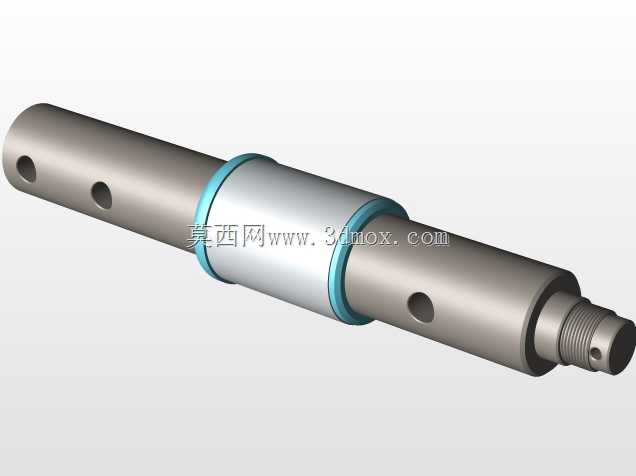

在起重设备、物料输送线、工业称重台架这类需要实时获取载荷数值的场景里，这类轴式称重传感装置往往是核心力值采集部件，它替代传统的销轴类连接件安装在受力路径上，不需要额外占用安装空间，就能在设备运行过程中持续采集轴向承载的力值数据，避免额外加装独立称重模块带来的结构改动成本。从结构设计逻辑来看，这款传感装置采用通体圆柱轴型主体，两端预留的径向通孔是穿装固定销的位置，安装时可以直接嵌入设备的铰接点位，让整个受力路径完全穿过传感单元的应变区，从根源上减少力值分流带来的测量误差，中间段的环形凸台是应变片封装的核心区域，外侧的密封环结构可以阻挡现场的粉尘、水汽侵入内部应变电路，适配多粉尘、有轻度泼溅的工业现场使用环境。靠近出线端的螺纹结构是用来锁紧线缆防护套的，配套的长尺寸线缆可以直接连接到现场的信号采集终端，不需要额外做线缆转接，减少信号传输过程中的损耗。设计时两端安装轴段的直径公差需要和配套的铰接孔做过渡配合，既不能过松导致受力时出现窜动影响测量精度，也不能过紧造成安装拆卸困难，中间应变段的直径做了收窄处理，让受力时的应变集中在贴片区，提升力值检测的灵敏度，同时整体轴体做了表面硬化处理，在长期承受交变载荷的工况下也不容易出现表面压溃、磨损的问题。实际选型使用时，需要注意安装位置的受力方向要和传感装置的额定受力方向保持一致，避免侧向力、扭转力直接作用在应变区造成测量偏差甚至元件损坏，两端的固定销需要做防松处理，避免设备运行过程中出现松动导致传感装置移位。这类轴式结构的传感元件相比旁压式、贴片式的外置称重元件，集成度更高，不需要对原有设备结构做大幅度改造，在老旧设备的称重功能改造、新设备的紧凑型结构设计里都有很高的适配性，尤其是在需要把力检测和铰接功能合二为一的点位，这种结构能大幅简化整体设计，减少额外的零部件数量，提升设备整体的可靠性。
