轴销式高精度称重测力传感部件结构

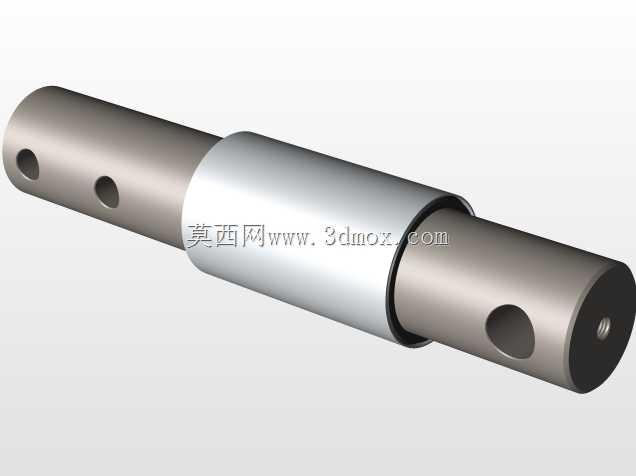

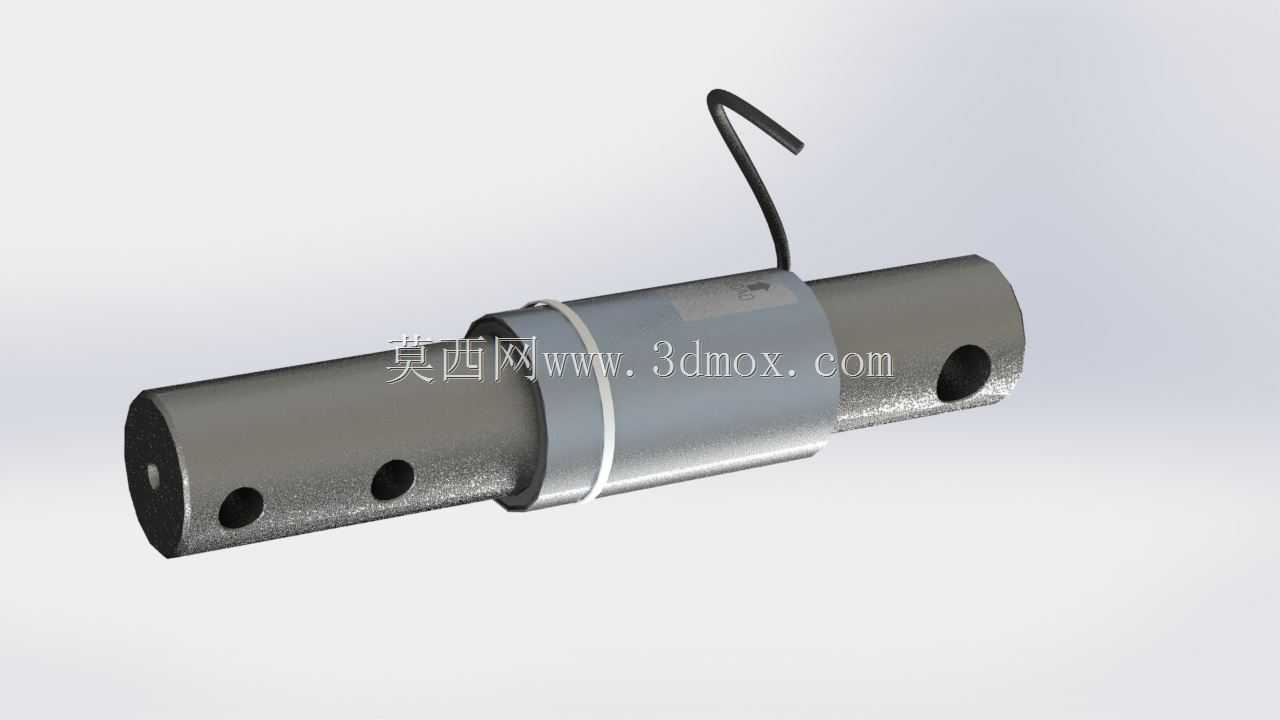

这类轴销式称重测力部件，常被替代原有设备的连接销轴使用，在起重吊装、港口装卸、工程机械、仓储称重等场景中应用广泛，不需要额外占用安装空间，就能在结构传力路径上直接获取载荷数值，避免了额外加装称重模块带来的结构改动问题。从结构设计来看，整体采用圆柱轴销式外形，主体沿轴向分为受力段、应变感应区、出线端三个部分，两端的受力段预留有径向销孔，用于穿装防脱销钉，保证部件安装后不会从铰接座内脱出，适配常规铰接耳板的安装间隙，不需要对原有设备的铰接结构做大规模改造，替换原有销轴即可完成测力功能的加装。中间的应变感应区做了等强度结构优化，表面做了密封防护处理，既可以保证应变片粘贴区域的受力均匀性，避免应力集中导致的测量误差，也能阻挡现场的粉尘、水汽侵入内部应变测量单元，适配户外、多尘、潮湿的工业作业环境。出线端采用侧向出线结构，配套的防护线缆从感应区侧面引出，线缆根部做了防弯折护套，避免设备作业过程中反复摆动拉扯线缆导致线芯断裂，同时出线位置避开了销轴转动的摩擦区域，不会因为销轴相对铰接座转动磨损线缆外皮。在安装边界上，这类传感销轴的外径公差按照h7级精度控制，和铰接耳板的安装孔配合间隙控制在0.02-0.05mm之间，既保证安装时可以顺利穿入孔位，也能避免间隙过大导致载荷传递过程中出现冲击，影响测量精度；两端受力段的长度根据常规铰接耳板的厚度设计，安装后两端露出耳板的长度不小于5mm，保证防脱销钉可以顺利穿装，不会出现销轴窜动脱出的风险。功能层面，这类部件可以实时检测铰接位置的轴向载荷变化，输出稳定的载荷电信号，配套后续的信号处理单元，可以实现超载报警、载荷累计、作业过程受力监测等功能，在起重设备的力矩限制、料斗秤的重量检测、架空索道的张力监测等场景中，相比传统的外置式称重模块，集成度更高，结构更紧凑，不会额外增加设备的外形尺寸，也不会改变原有设备的受力传力路径，测量数据更贴近真实的作业载荷情况。设计过程中，应变区的位置经过有限元受力仿真验证，选取销轴受剪时应变分布最均匀的区域布置应变片，避开了两端销孔的应力集中区域，保证在额定载荷范围内，应变输出和载荷值保持良好的线性关系，测量误差可以控制在行业标准允许的范围内，同时过载保护余量按照1.5倍额定载荷设计，短时间的超载冲击不会造成内部应变片的不可逆损坏，适配工业现场复杂的作业工况。
