小型农用饲料粉碎加工设备结构设计

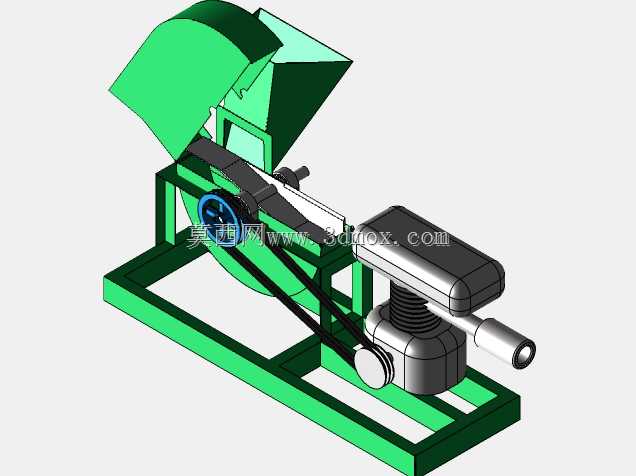

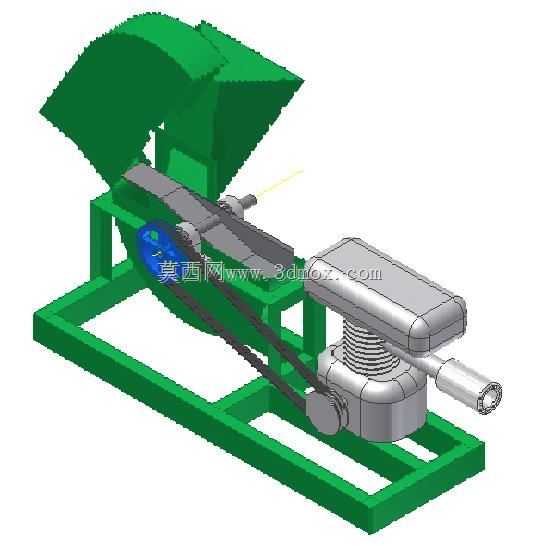

这款设备主要面向小型养殖户、家庭农牧场的饲料粗加工场景，可将干秸秆、粮食籽粒、块状饲草等原料粉碎成符合饲喂要求的小粒径碎料，适配猪、牛、羊、家禽等不同畜禽的饲喂粒度需求，也可用于农家自制混合饲料的前置破碎工序，替代传统人工铡切、捶打的低效加工方式。从结构设计来看，整机采用方管焊接一体式机架，所有功能部件均集成安装在绿色涂装的框架结构上，机架底部预留了四个地脚安装孔位，可直接固定在水泥地面或钢制安装基座上，安装时需保证机架水平度偏差不超过2mm/m，避免运行过程中出现传动带跑偏、振动过大的问题。设备的进料段采用大倾角敞口式进料斗，斗体边缘做了卷边加固处理，进料口宽度适配人工整捆投料的操作空间，进料斗内部设置有导料斜板，可引导原料自然滑入粉碎腔，避免物料在进料口堆积卡滞。粉碎腔采用侧置式结构，配套的动力单元通过V带传动将动力传递到粉碎转子轴，传动带外侧设置有安全防护罩，防止运行过程中杂物卷入传动副，也能避免操作人员误触运转部件。动力端采用单缸卧式动力单元，与机架之间设置有橡胶减震垫，可抵消动力运行时产生的往复振动，降低整机运行噪音。设备的出料方向沿粉碎腔切线方向设置，粉碎后的物料在转子离心力作用下直接从出料口排出，无需额外配置风送提料机构，简化了整机结构，降低了故障概率。设计过程中充分考虑了乡村使用场景的维护便利性，所有轴承座均采用外置式安装，日常加注润滑脂无需拆解机身，传动带的张紧调节通过动力安装座的长圆孔即可完成，无需专用工装，普通农户经过简单指导即可完成日常维保操作。整机的安装边界尺寸适配小型农家院落的摆放空间，不需要专门搭建高大厂房，露天搭建简易防雨棚即可满足使用要求，进料操作位高度符合人体工程学设计，操作人员站立状态即可完成投料作业，不需要额外垫高操作平台。粉碎腔的转子与筛网间隙经过优化设计，可根据饲喂需求更换不同孔径的筛网，调整成品碎料的粒度，切换筛网仅需松开粉碎腔侧盖的快拆螺栓即可完成，不需要复杂的拆解步骤。
