车床尾座顶尖锁紧调节机构

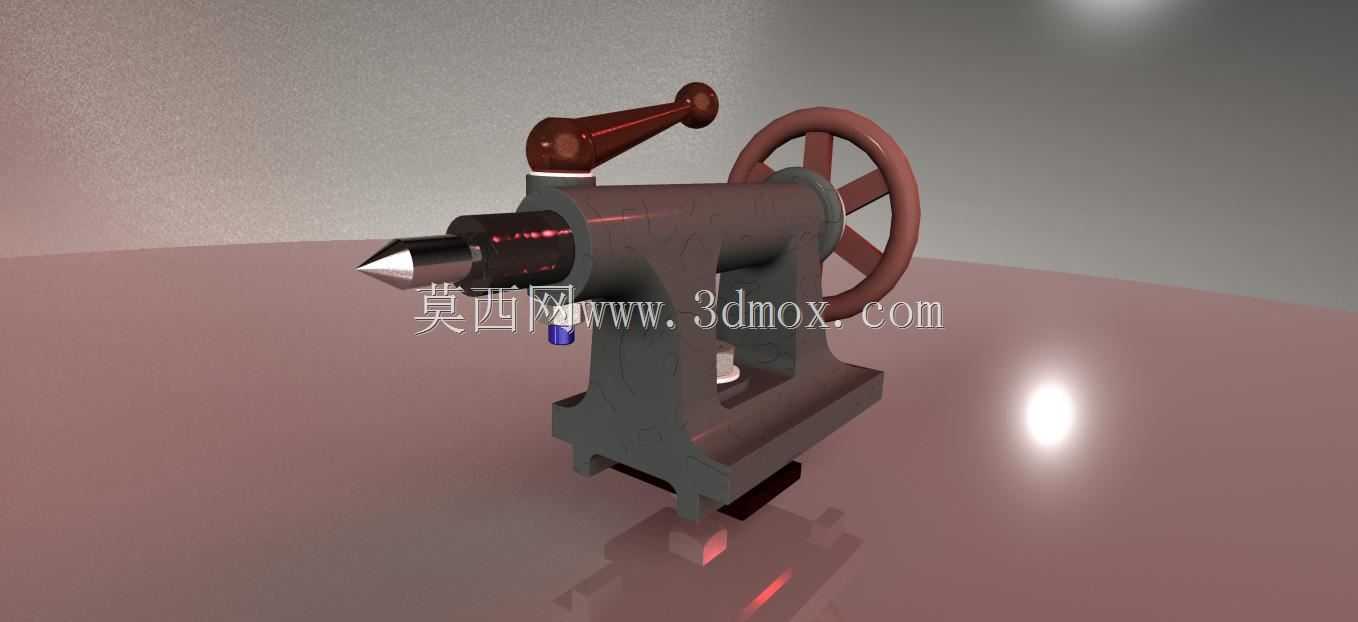

该结构为卧式车床配套的尾座顶尖组件，在轴类零件车削加工场景中承担核心装夹定位作用，可配合卡盘完成长轴类工件的径向支撑，抵消切削过程中工件受径向切削力产生的挠曲变形，避免加工振纹、工件甩动等问题，也可用于装夹钻头、铰刀等孔加工刀具完成端面孔系加工工序。从结构设计逻辑来看，整体采用分体式铸造基座作为承载主体，底部设置与车床床身导轨匹配的安装定位面，安装时可沿床身导轨轴向滑动调整位置，适配不同长度规格的工件装夹需求，到位后通过底部锁紧机构与床身导轨固定，避免加工过程中出现位移偏移。顶尖部分采用莫氏锥度配合安装在套筒内，套筒与基座内孔采用间隙配合，可通过侧面手轮驱动内部丝杆副带动套筒轴向进给，实现顶尖的顶紧与退回动作，手轮旁设置的锁紧手柄可在顶尖顶紧到位后锁定套筒位置，防止切削受力时套筒回缩导致装夹失效。尾座侧方设置的手轮为大直径辐条式结构，增大操作力臂，操作人员无需施加过大作用力即可完成顶尖进给调节，适配车间日常频繁调整的操作需求。顶尖头部采用硬质合金镶尖结构，提升耐磨性能，长期与工件中心孔接触摩擦也不易出现磨损凹陷，保证定位精度的持续性。基座整体采用箱型结构设计，在保证结构刚性的前提下尽可能降低整体重量，避免尾座过重增加床身导轨的负载，同时内部预留丝杆安装空间与润滑通道，可定期加注润滑脂降低丝杆与套筒的磨损速率。安装边界方面，底部导轨定位面的宽度、V型导轨角度与普通卧式车床床身导轨参数完全匹配，无需额外改装即可直接安装在常规卧式车床的尾座安装位，套筒的进给行程覆盖常规轴类零件的顶紧行程需求，顶尖的中心高与对应规格车床的主轴中心高保持一致，安装后无需额外调整中心高即可保证顶尖与主轴同轴，避免装夹后工件出现歪斜影响加工精度。在实际加工场景中，该尾座组件不仅可用于常规外圆车削的工件支撑，还可通过更换不同规格的锥柄附件，完成钻孔、铰孔、攻丝等多种加工工序，是卧式车床不可或缺的核心配套部件，其结构设计充分考虑了车间加工的实际操作需求，调节便捷、锁紧可靠，长期使用过程中维护难度低，仅需定期做好润滑与锁紧机构的间隙调整即可保持稳定的工作状态。
