长行程龙门式自动钻孔加工设备

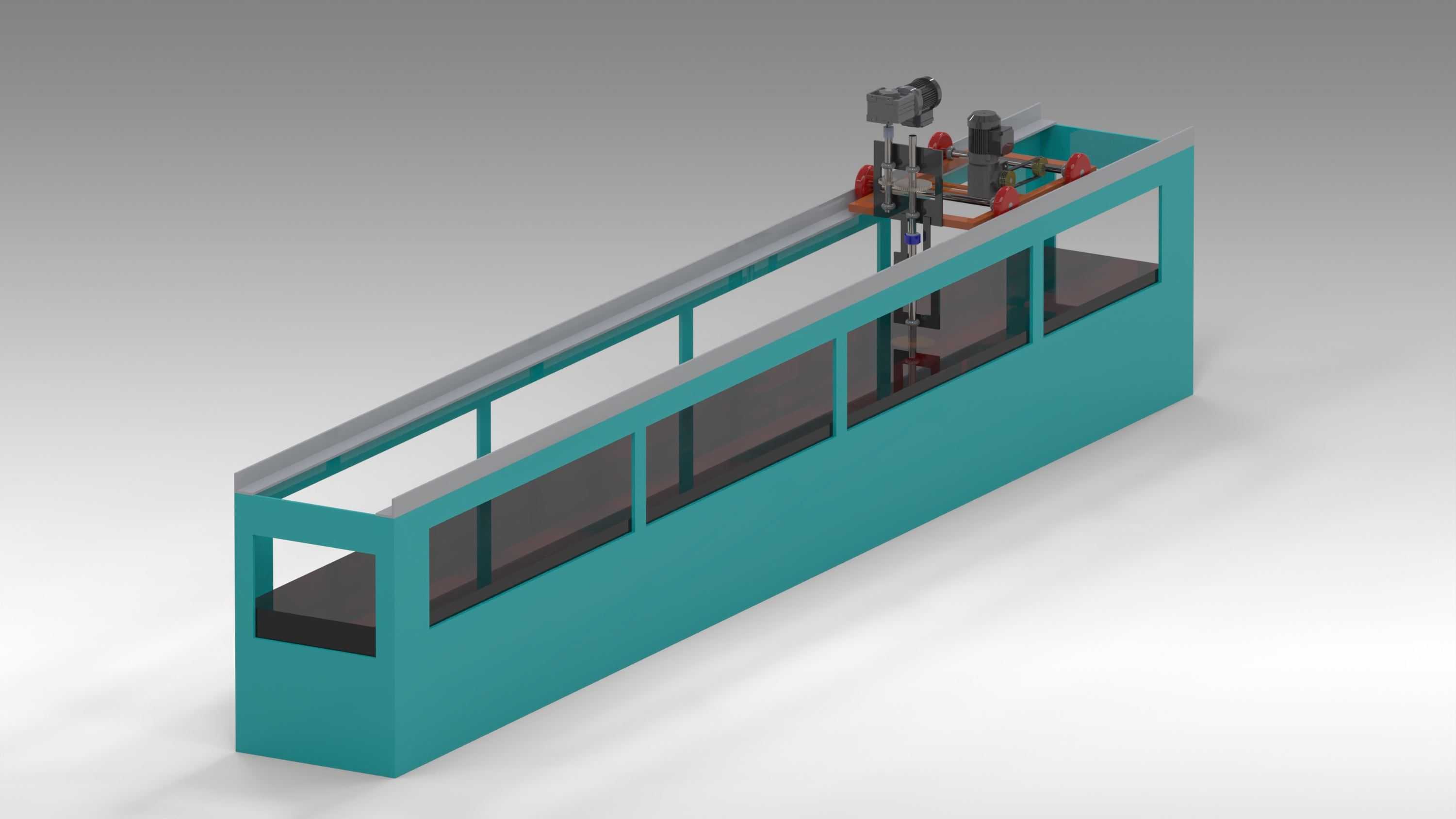

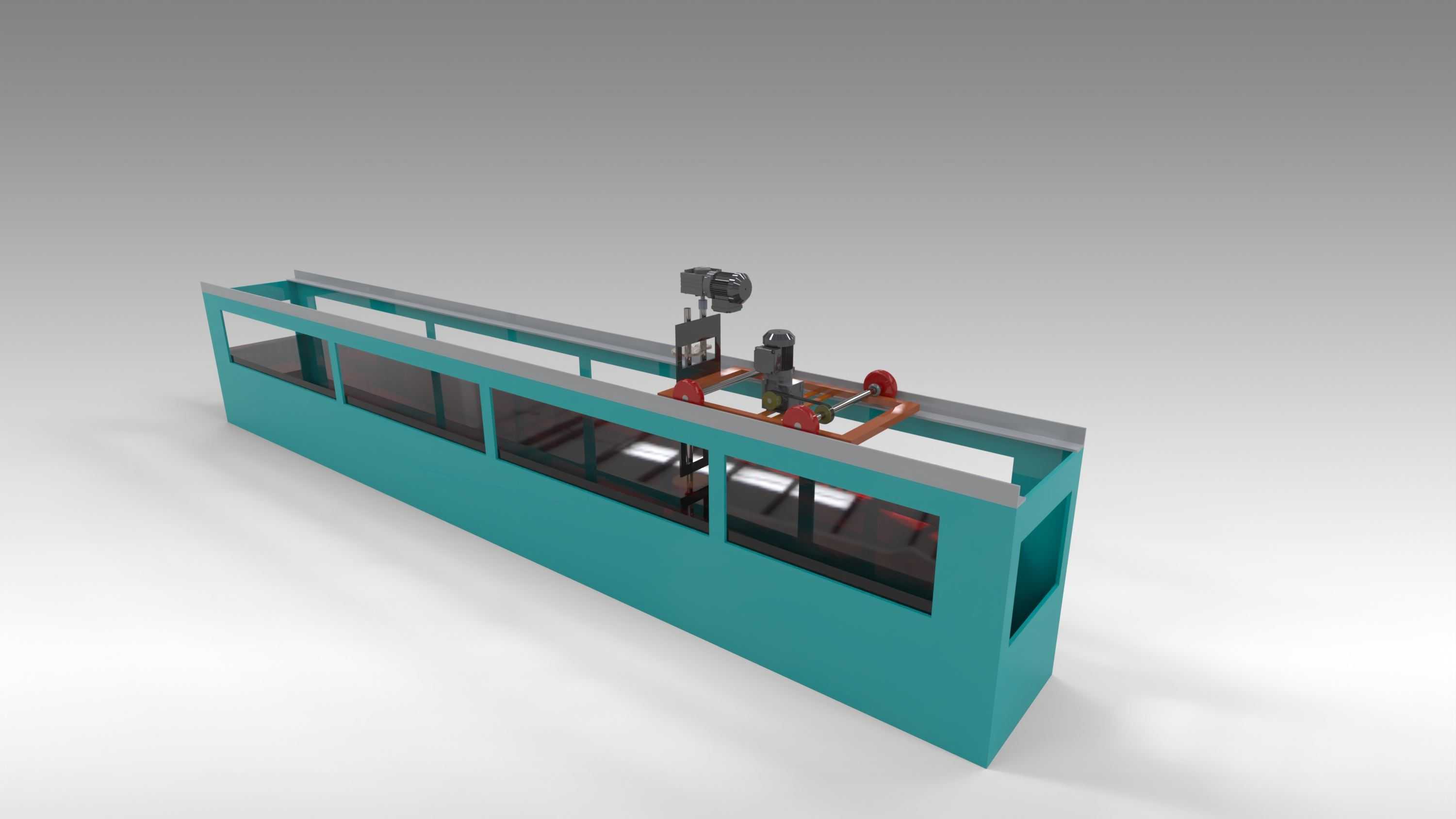

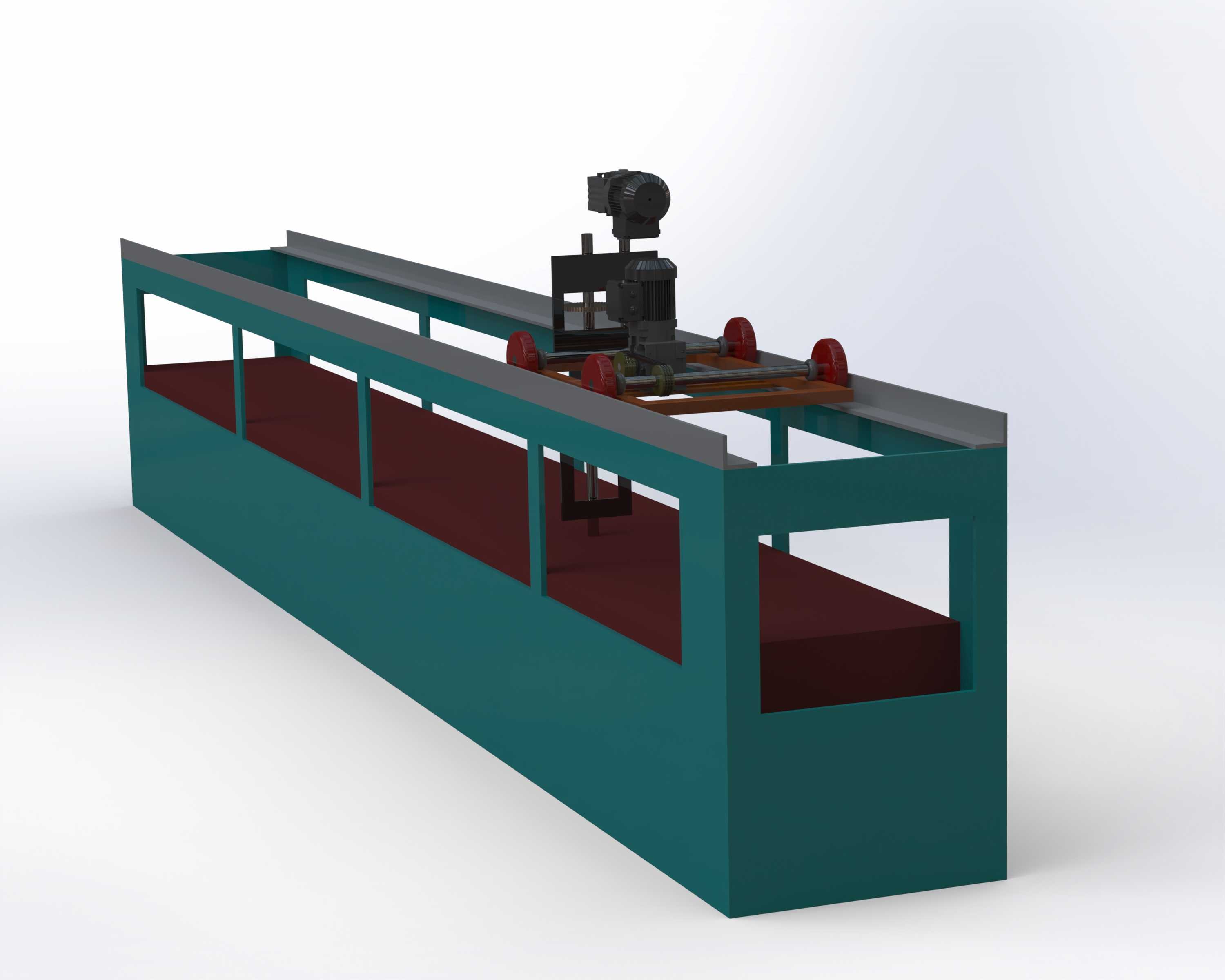

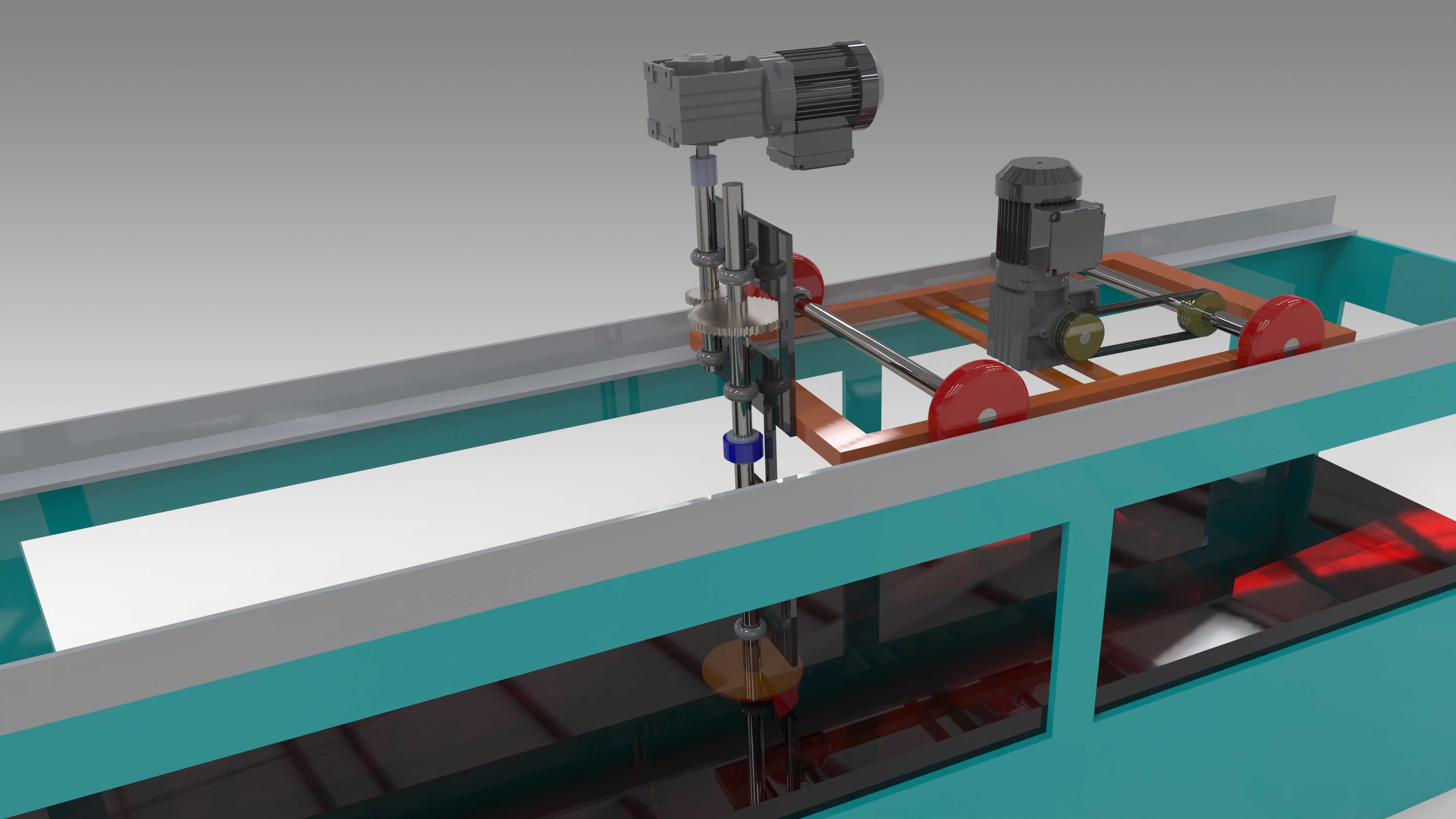

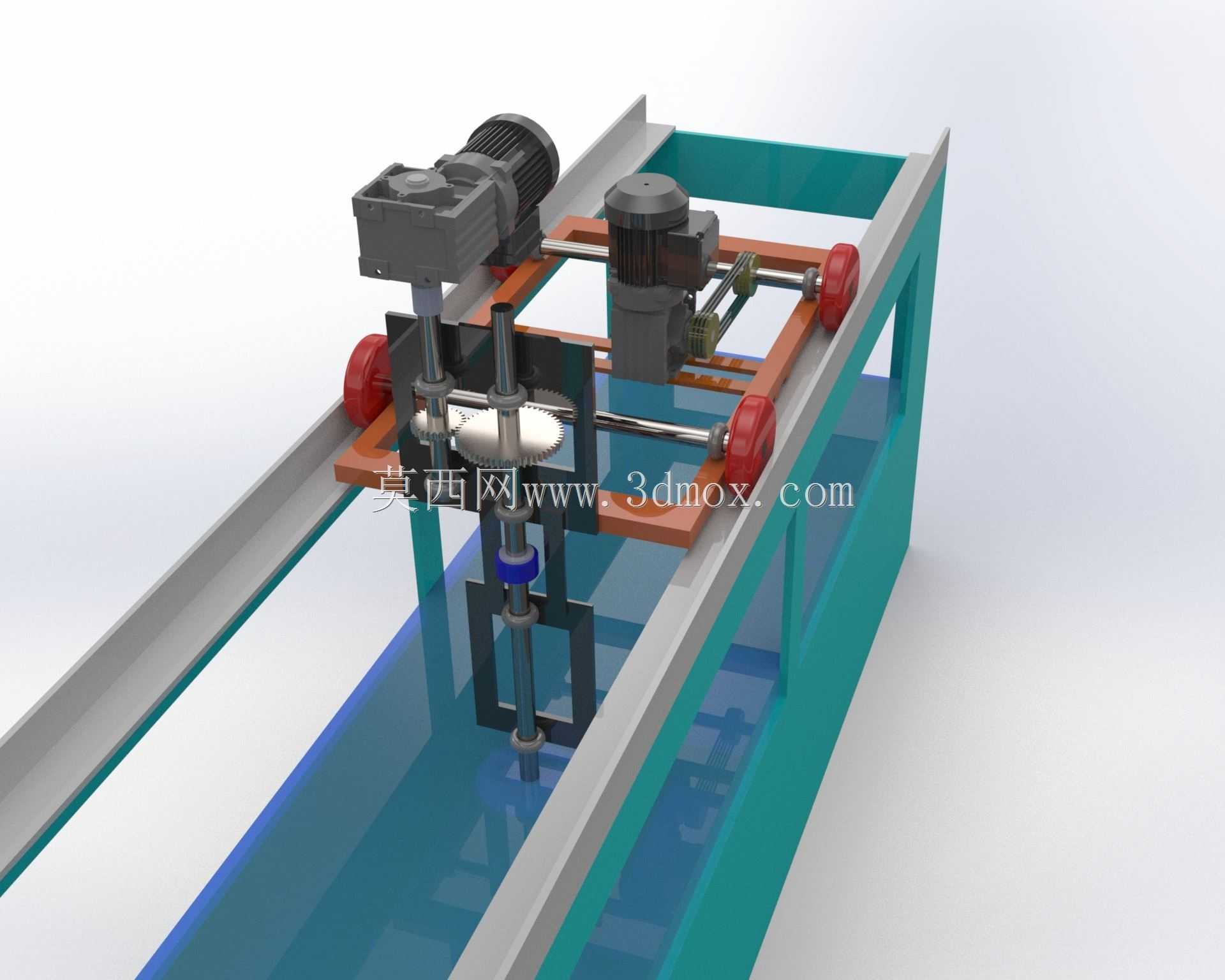

该设备采用长床身配合龙门移动的结构形式，主要面向长条状型材、管材及钢结构件的多孔位连续钻削加工，在农业机械机架、温室骨架、输送线支腿及长尺寸五金件生产中较为常见。整体布局将工件放置于床身工作台面，龙门组件沿两侧纵向导轨做长距离进给，钻削动力头安装于横梁滑座上，可完成横向位置调整与垂直方向进给，从而覆盖较大的矩形加工区域。

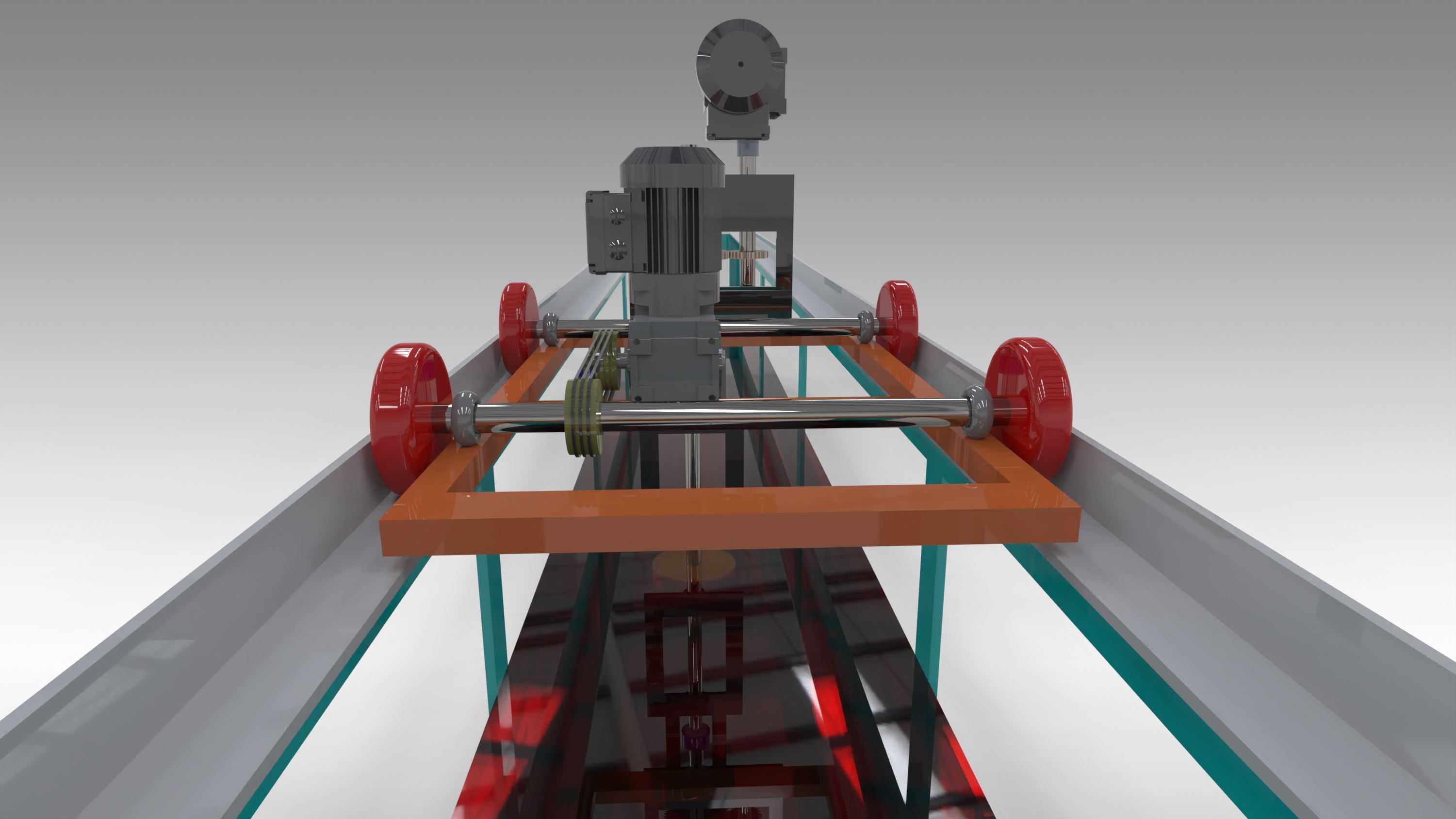

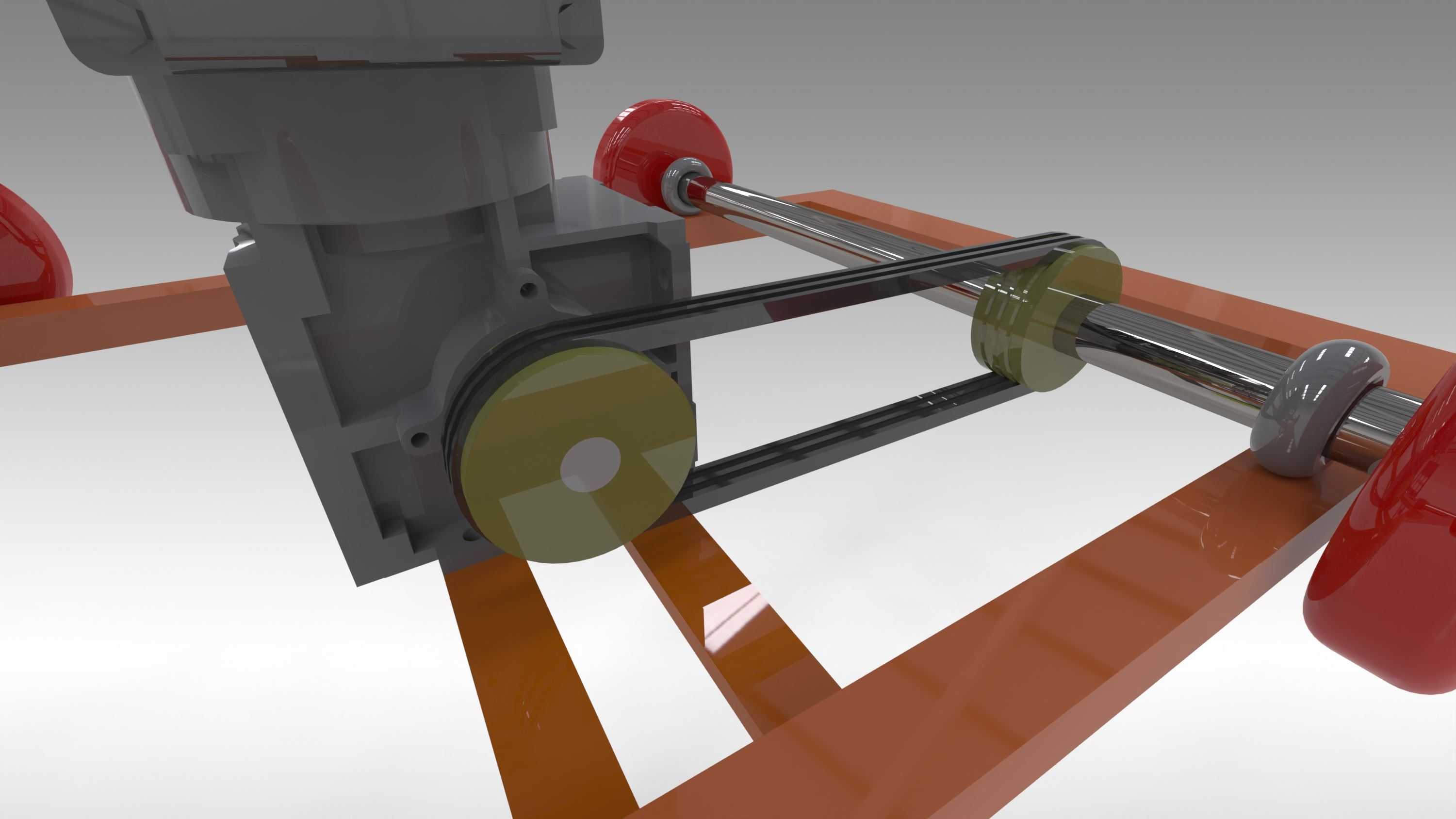

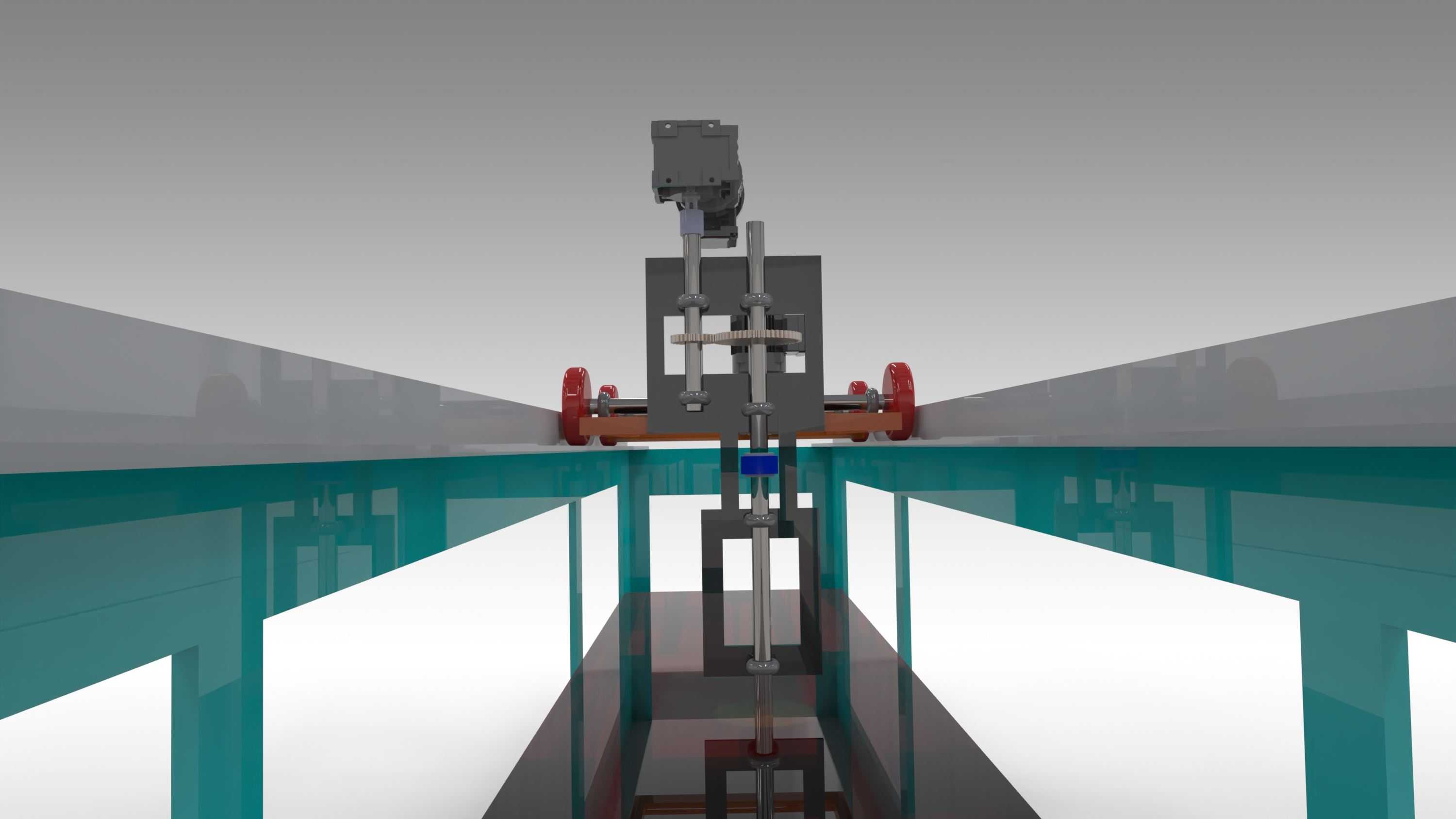

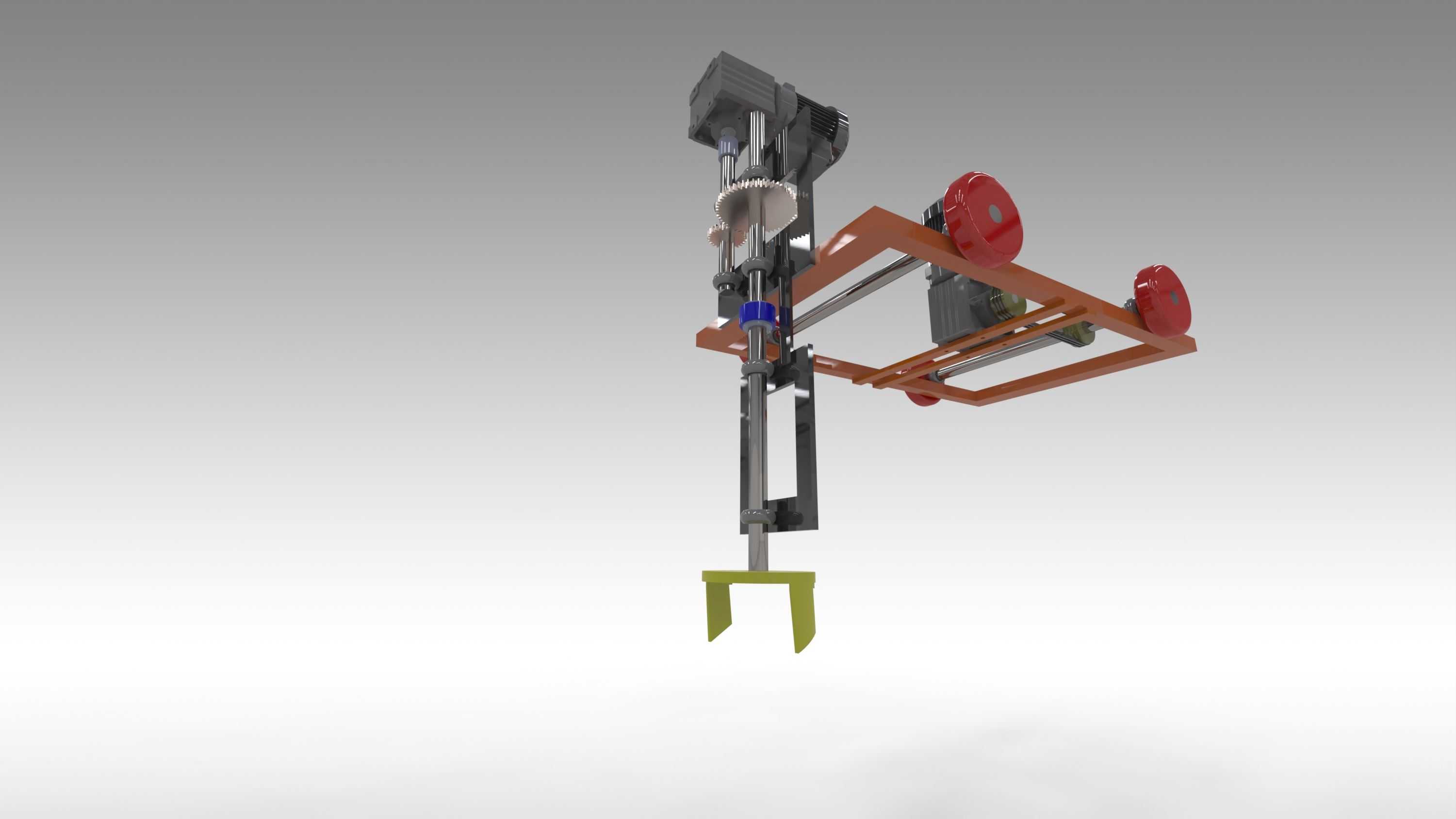

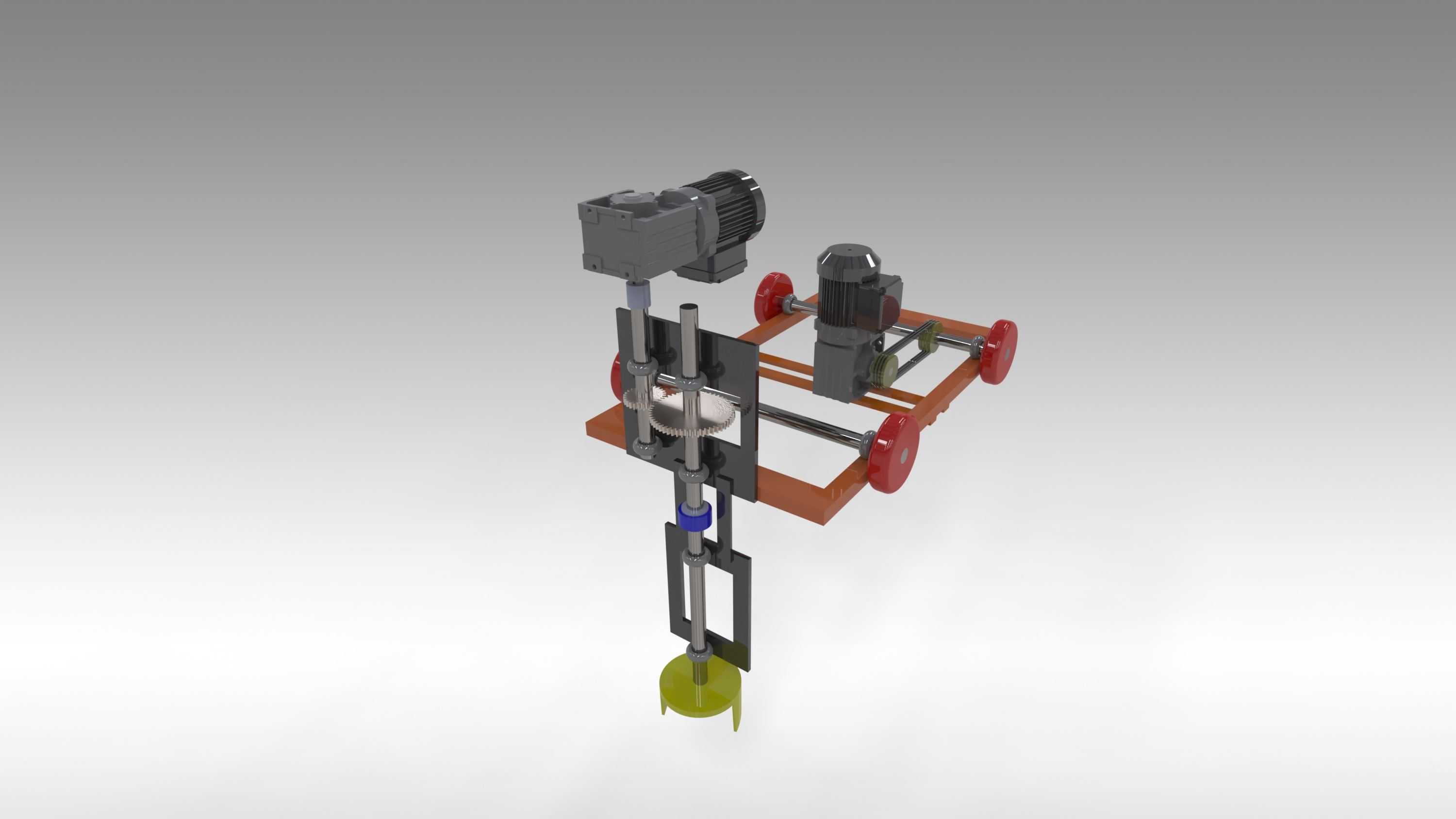

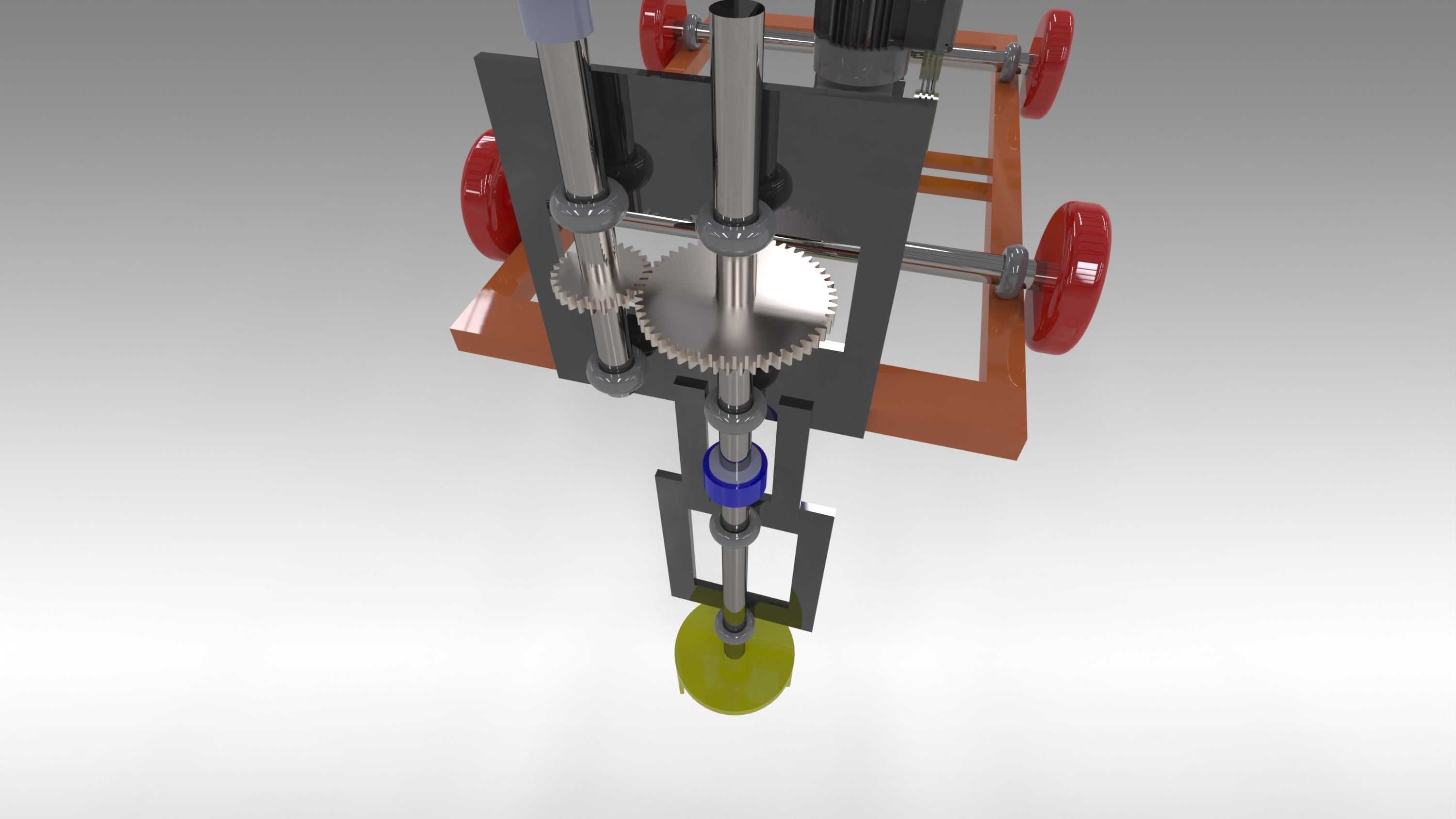

从结构设计思路看，床身采用箱型焊接构件并预留加强筋，用于承受长行程移动带来的倾覆力矩与钻削轴向力；两侧导轨平行度、横梁直线度以及动力头与工作台面的垂直度，是保证孔位精度和孔径稳定性的关键。龙门驱动部分可根据负载与精度要求选用齿轮齿条或丝杠传动，纵向行程决定了工件一次性装夹可加工的最大长度，横向滑座行程则控制排孔间距范围。垂直进给单元集成主轴、驱动元件与导向支撑，钻削时通过导向部件减小钻头偏摆，降低长钻头在深孔加工中的让刀风险。

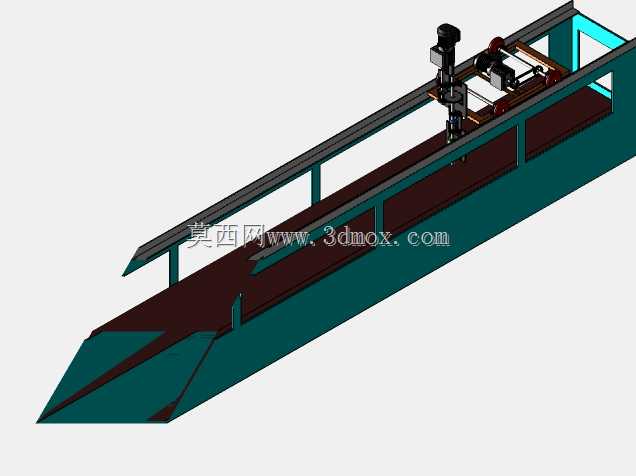

实际使用中，工件可通过压板、定位块或简易夹具固定在台面上，设备按预设孔位依次完成定位、快进、工进、退回等动作，减少人工划线、对位和移动工件的频次。对于农业机械领域常见的方管、角钢、槽钢等杆件，这种一次装夹完成多孔加工的方式，有利于提高孔距一致性和装配互换性。床身端部设置的上料斜面可作为工件承托过渡区，便于长料推入工作台，也能在一定程度上减轻操作者搬料负担。

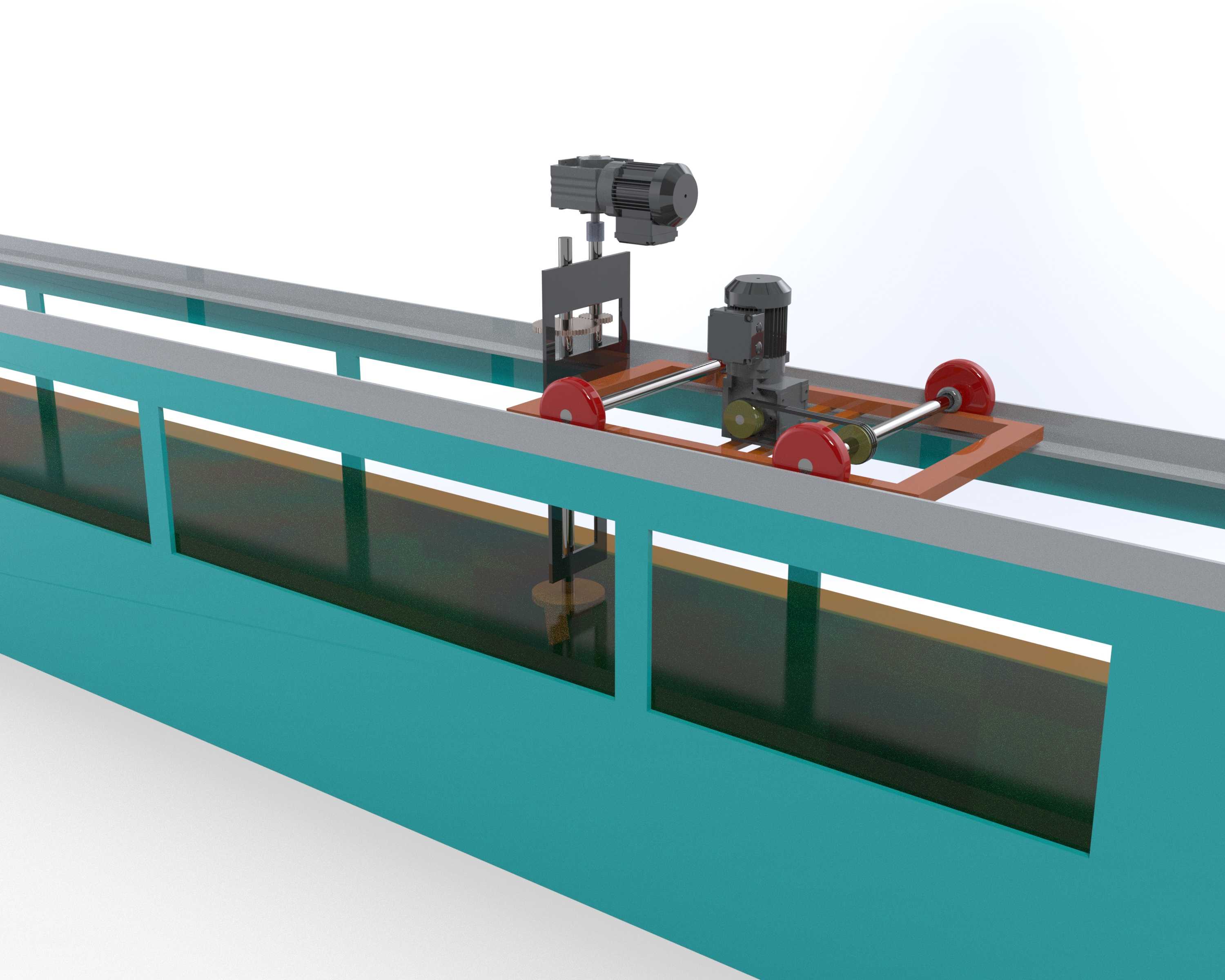

安装边界方面，设备占地呈狭长形，除主机长度外，还需在床身两端预留上料、出料和检修空间；侧面应留出电气柜、排屑及维护操作距离，上方需保证龙门移动和吊具备件空间。基础设计需关注床身水平调整与地脚支撑刚度，避免长床身因地基不均产生扭曲。模型完整呈现了床身、龙门架、横梁滑座、钻削头、传动组件、导轨与端部承托结构，可用于设备方案沟通、布局校核、干涉检查以及非标钻孔专机的改型参考。
