工程机械铲斗类接料承载构件结构设计

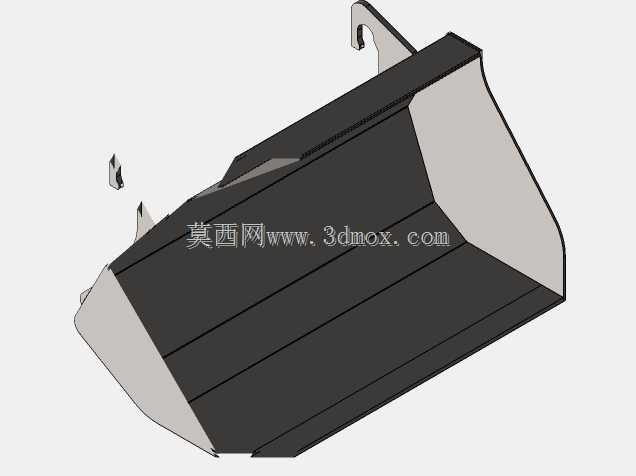

该构件属于散料转运作业场景下的承载接料部件，常见于小型滑移装载机、微型挖掘设备的前端工作装置，也可适配于皮带输送机末端的集料转接工位，核心作用是承接、暂存并完成散状物料的短距离转移与卸料动作，可应对砂石、碎土、工业颗粒废料等多种常规散料的装载需求。从结构设计逻辑来看，整体采用变截面斗型结构，斗腔开口端做外扩斜角处理，能降低物料铲入时的阻力，减少物料洒落的概率；斗底设置多道平行的加强压筋，在不额外增加板材厚度的前提下提升斗底的抗变形能力，应对满载时物料的垂直载荷以及铲料时的地面冲击载荷。侧壁采用不等高的折弯结构，靠近安装端的侧壁高度更高，可与安装挂耳形成稳定的受力三角区，避免重载时安装位出现应力集中开裂的问题。顶部的挂接结构采用一体化折弯成型的挂钩式设计，挂接面预留了足够的安装贴合间隙，可快速适配对应型号的设备动臂前端连接位，无需额外制作转接法兰，安装时仅需对准挂入后插入固定销即可完成装配，拆卸维护的效率较高。构件的边缘位置均做了卷边或钝边处理，避免作业过程中尖锐边角划伤操作人员，也能减少板材边缘的应力开裂风险。从安装边界来看，该构件的挂接位中心距、斗体总宽度、深度均匹配对应吨位级别的小型工作装置，安装后不会与动臂的翻转油缸产生运动干涉，斗体翻转至最大卸料角度时，斗内物料可依靠自重完全滑落，无残留死角。设计过程中针对斗体的受力分布做了针对性的壁厚优化，受力集中的挂接位、斗底前缘位置板材厚度略大于侧壁区域，在保证整体结构强度满足满载冲击要求的前提下，尽可能控制构件自重，降低设备前端的负载损耗，提升作业时的动作灵活性。斗体前缘做了加厚耐磨处理，可应对铲料时与地面、硬质物料的长期摩擦，延长构件的实际使用寿命。
