1.5mm厚度集电片金属板结构设计

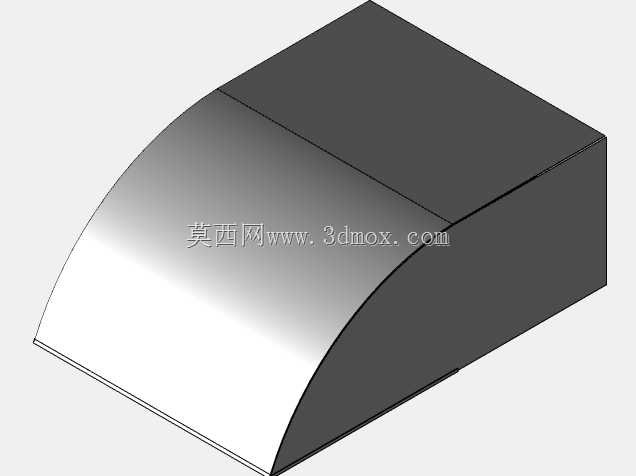

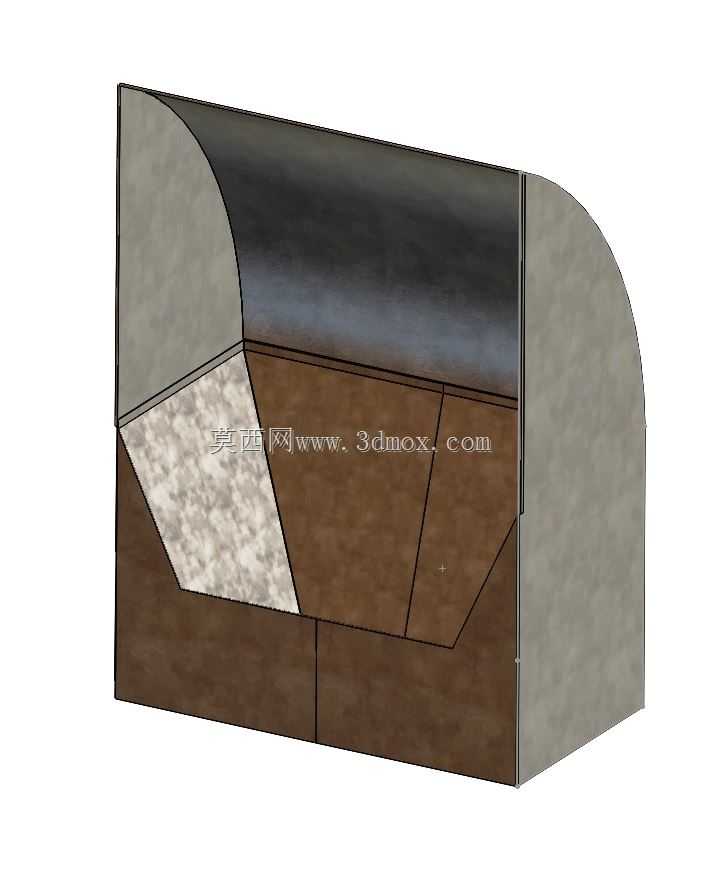

这款1.5mm厚度的集电片金属板构件，主要应用于需要滑动导电、电流汇集传输的机电设备场景，比如旋转导电工作台、集电环组件、动力电池模组的电流汇集端，或是起重设备的移动供电接触部位，承担着将分散支路电流汇总传导、保障运动部件与固定端之间稳定电连接的核心作用。从结构设计来看，整体采用弯折成型的钣金构型，侧边做了圆弧过渡处理，既避免了尖锐边角在装配过程中划伤绝缘层或操作人员，也能在与配对导电件接触时减少应力集中，降低长期往复接触产生的磨损。板材选用1.5mm厚度的金属基材，是综合考量了载流能力与结构刚度的结果：过薄的板材在大电流通过时容易出现发热变形，长期受接触压力也会产生翘曲导致接触不良；过厚则会提升材料成本，同时增加弯折成型的难度，装配时也会占用更多的安装空间。设计过程中，对各拼接分块的边界做了精准的斜切适配，确保多块板材拼接后贴合紧密，不存在缝隙导致的接触电阻增大问题，圆弧端的曲率半径匹配配套安装基座的弧形槽尺寸，安装时可以直接嵌入基座定位，不需要额外设计复杂的定位结构，减少装配工序。安装边界方面，构件整体的平直侧边与安装基座的立面完全贴合，弧形端与基座的圆弧面同轴度控制在合理公差范围内，保证装配后不会出现偏移，接触压力能够均匀分布在整个导电接触面上，避免局部压力过大导致的磨损加速，或是压力过小导致的接触跳火、电阻升高等问题。在实际工况中，这类集电片需要长期承受摩擦、电流热效应以及环境温湿度变化的影响，因此结构上没有设计多余的凸起或薄壁脆弱结构，所有弯折处都预留了足够的圆角，避免应力集中导致的板材开裂，分块式的拼接设计也方便后期局部磨损后的单独更换，不需要整体更换整个构件，降低设备维护成本。从建模逻辑上，先基于安装基座的配合尺寸反推集电片的整体外轮廓，再根据载流需求确定板材厚度，之后拆分各功能分块，逐一验证每一块板材的弯折成型可行性，确保所有折弯角度都在常规钣金加工的工艺范围内，不需要特殊定制模具即可完成生产，最后校验拼接后的整体形位公差，保证与配对部件的配合精度满足导电接触的要求。
