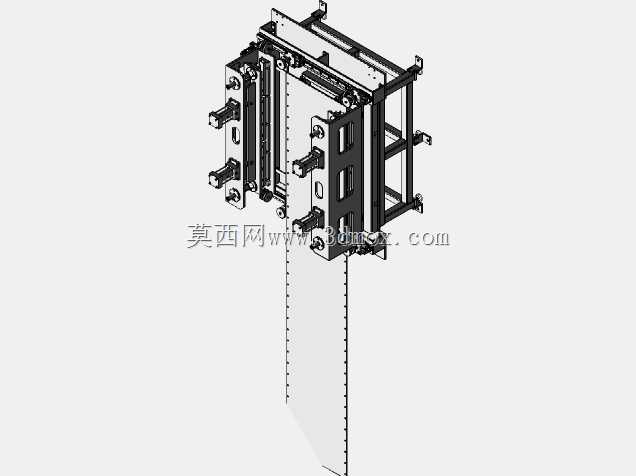

垂直升降类点位输送导向机构

这套垂直导向升降结构，常应用在产线层间物料转运、立体仓储点位存取、工装夹具工位切换这类需要精准垂直位移的场景中，核心作用是承载待输送物件沿固定垂直路径完成定点停靠，适配多工位间的高度差输送需求，相比斜向输送或多段平接输送，能大幅缩减设备占地空间，适合厂房面积受限的布局场景。从结构设计逻辑来看，整体采用双侧对称导向布局，两侧布置的导向组件承担主要的径向载荷与偏载力矩，避免升降过程中载板出现晃动或卡滞，中间区域预留的安装位可根据实际需求搭载载物台、夹具或者拾取机构，适配不同重量、不同尺寸的输送物件。机架部分采用型材拼接加钣金封板的组合形式，型材承担整体结构的支撑强度，钣金件既可以遮挡内部传动部件避免杂物卷入，也能提升整体外观的规整度，安装时可通过机架侧边预留的安装孔位直接与地面基座或者上层设备框架锁固，安装边界需预留两侧导向组件的维护空间，以及前端载具进出的操作空间，避免与周边设备产生干涉。传动部分的布局沿垂直方向排布，动力输出端与载板直接连接，减少中间传动环节带来的间隙误差，保证点位停靠的精度，导向件与载板的连接部位采用可调式安装结构，装配时可通过调整连接螺栓的位置修正导向间隙，降低加工误差带来的装配难度，日常维护时也可快速调整间隙补偿磨损量，延长部件使用寿命。载板部分做了减重开孔设计，在保证承载刚度的前提下降低自身重量，减少动力负载，载板表面预留的多组安装孔位可适配不同的载具安装需求，无需额外打孔改造。整体结构的受力路径经过优化，垂直方向的载荷直接通过导向组件传递到主框架，再分散到安装基座，避免局部应力集中导致结构变形，适合长时间连续运行的工业场景，在设计建模过程中，各部件的装配间隙、运动行程都做了干涉校验，确保升降全行程内无部件碰撞，导向面的平行度公差也在模型中做了标注参考，方便后续加工装配时把控精度。
