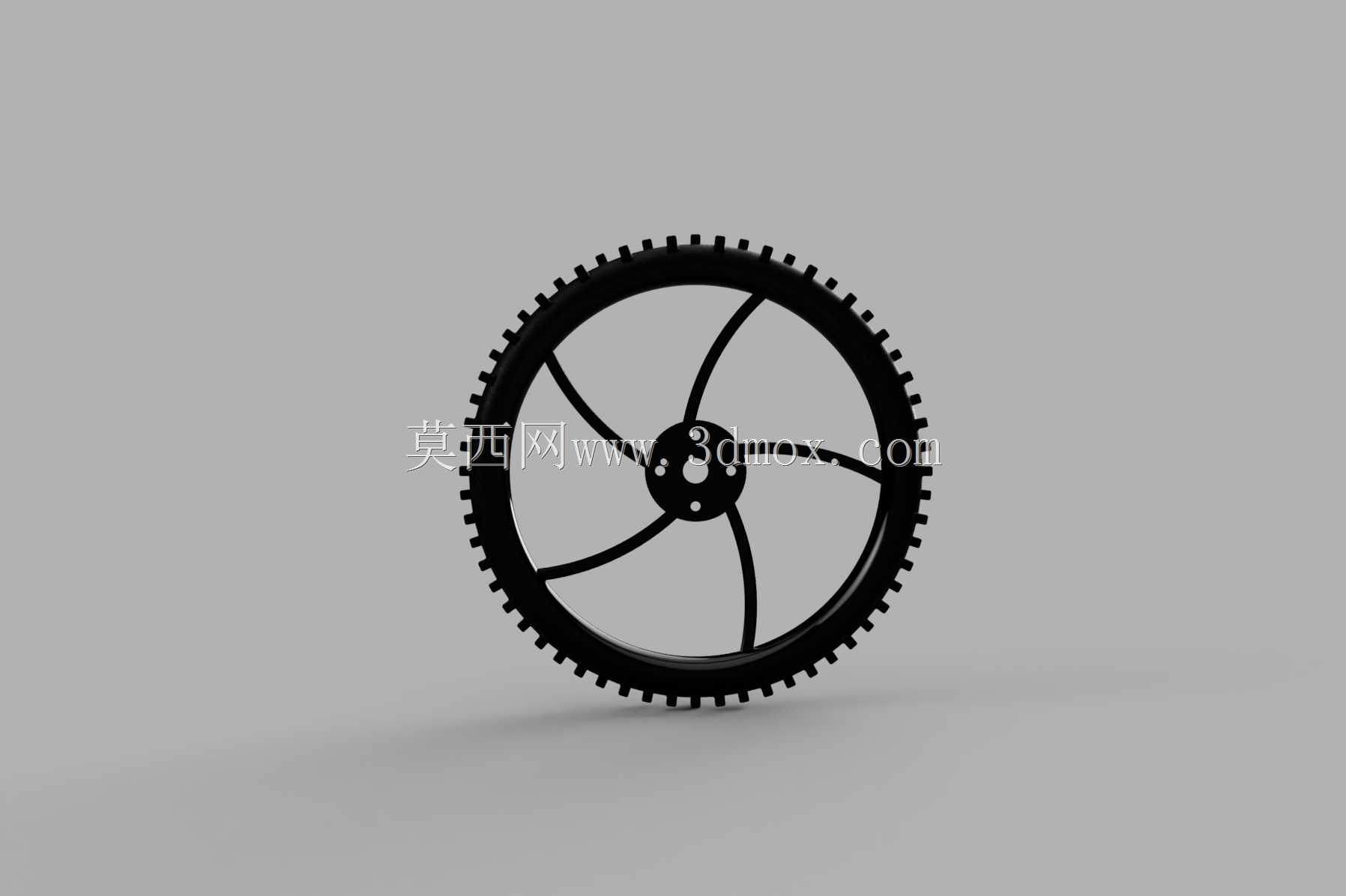

蔬菜移栽机用橡胶抓泥轮结构设计

这款橡胶抓泥轮是专为设施农业及露地蔬菜移栽作业场景开发的行走配套部件，核心适配各类自走式、牵引式蔬菜移栽机的地轮安装位，解决移栽作业时田间泥泞、土壤黏重工况下的行走打滑、带泥堵转问题。从实际作业需求出发，轮体采用轮辐式镂空骨架设计，五根径向辐条均匀分布在轮毂与轮缘之间，在保证轮体整体结构强度的前提下，尽可能降低轮体自重，减少移栽机行走过程中的无用功率损耗，同时镂空结构能让黏附在轮面的泥土在转动过程中自然脱落，避免泥土在轮辐间堆积卡滞，影响行走精度。轮缘外侧均匀排布梯形抓地齿，齿形角度经过田间作业反复验证，入土时能有效切入松软耕作层，提供足够的抓附力，保证移栽机在湿度30%-60%的黏壤土、沙壤土作业时不打滑，确保株距控制精度符合农艺要求；轮缘内侧做光滑圆弧过渡，避免作业时缠绕田间残膜、杂草，减少田间故障清理频次。轮毂部分采用中心定位孔加周向固定孔的安装结构，中心孔尺寸匹配移栽机通用地轮安装轴径，三个周向安装孔呈120度均匀分布，可直接适配多数主流移栽机的地轮安装支架，无需额外改制连接结构，安装边界兼容性强，替换原有普通地轮时不需要改动机架原有安装位。轮体主体采用橡胶复合材质一体硫化成型，轮毂内嵌金属加强衬套，避免长期作业时轴孔磨损松旷，橡胶材质本身具备一定弹性，在田间遇到小土块、作物残茬时能起到缓冲作用，减少整机行走颠簸，保证移栽机构的投苗精度，避免因颠簸导致的苗株倒伏、栽植深度不一致问题。在设计过程中，优先考虑了田间作业的维护便捷性，轮体无复杂内嵌结构，日常作业后只需高压水枪冲洗即可清理附着泥土，不需要拆解保养；抓地齿的磨损冗余量预留充足，正常作业工况下使用寿命能覆盖两个以上作业季，齿形磨损后仍能保留基础抓地性能，不会出现突然打滑失效的情况。轮体的径向尺寸经过匹配计算，转动一周的行进距离刚好适配多数移栽机的株距调节档位，不需要额外调整传动比即可保证株距控制准确，降低整机调试的工作量。
