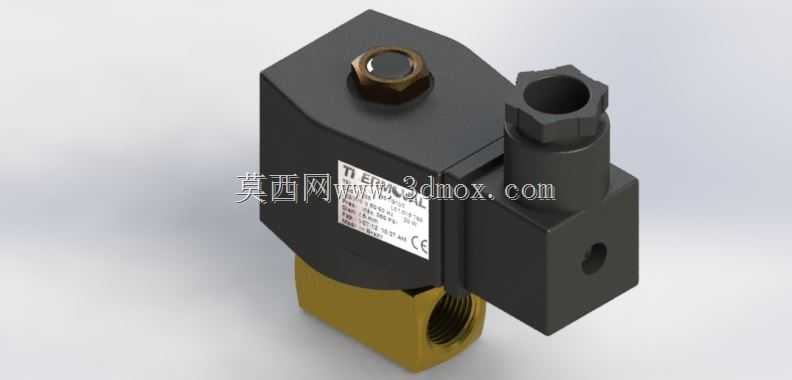

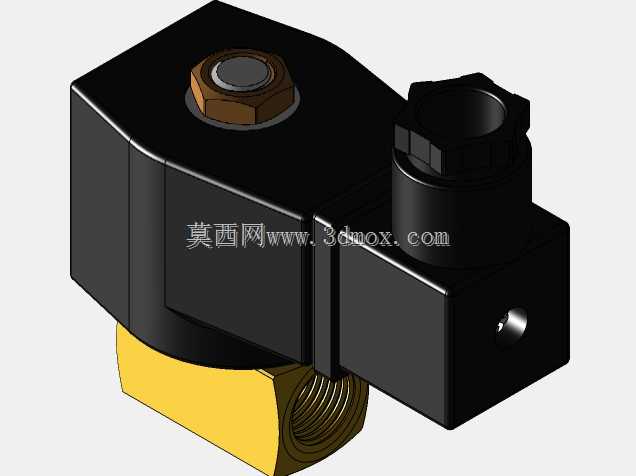

二通常闭式1/4接口直动式电磁阀结构

这款1/4通径的二通电磁阀，在小型流体控制回路里的适配场景非常广，不管是气动控制支路的气路通断，还是低压水、轻质油类的管路切换，都能看到这类结构的应用，比如小型自动化设备的吹气控制回路、小型灌装设备的流体通断、暖通系统的支路介质切换，都依赖这类小通径直动阀完成快速通断动作。从结构设计来看，这款阀采用直动式启闭结构，不需要依赖介质压差就能完成动作，哪怕是零压启动的工况也能可靠吸合，线圈部分做了全包式塑封结构，接线端采用侧出式防水接头设计，能适配多数有轻度防泼溅要求的工业安装场景，线圈顶部的固定螺母兼顾了磁路紧固和手动应急操作的功能，遇到线圈断电需要紧急通断的场景，可以通过顶部结构手动顶开阀芯完成操作。阀体下部的铜质阀块采用锻压成型工艺，1/4英寸的内螺纹接口符合通用管路连接标准，安装时不需要额外做转接接头就能直接匹配同通径的管路，阀块的六角外形设计也方便安装时用扳手夹持紧固，不会因为拧动管路导致阀体跟转损坏内部密封结构。建模的时候需要特别注意几个安装边界尺寸：线圈部分的外形是近似方形结构，接线侧的突出长度要预留足够的接线空间，不能在安装时让接线端子紧贴设备壁面导致接线困难；阀体下部的螺纹接口同轴度要控制在合理公差范围内，避免安装后出现管路别劲导致密封失效的问题；线圈和阀体的连接密封面要做贴合公差约束，保证装配后不会出现介质渗漏到线圈腔的问题。内部流道的设计上，直动式结构的流道阻尼做了优化，在保证通流能力的前提下尽可能降低了阀芯的动作行程，既保证了通断响应速度，也减少了线圈吸合需要的电磁力，能有效降低线圈的工作功耗，长时间通电也不会出现过度发热的问题。密封结构采用适配多介质的密封件，既能适配压缩空气这类气动介质，也能兼容常规的水基介质和低粘度矿物油，在常规工业工况下的使用寿命能满足多数设备的维保周期要求。做三维建模的时候，要把线圈部分的安装让位、接线端的走线空间、阀体接口的扳手操作空间都预留出来，避免在做设备整体装配的时候出现干涉问题，尤其是在密集阀组安装的场景下，相邻阀之间的间距要考虑到线圈的外形尺寸，不能出现装完之后没法接线、没法手动操作顶部应急结构的问题。
