法兰连接式角通截断闸阀结构设计

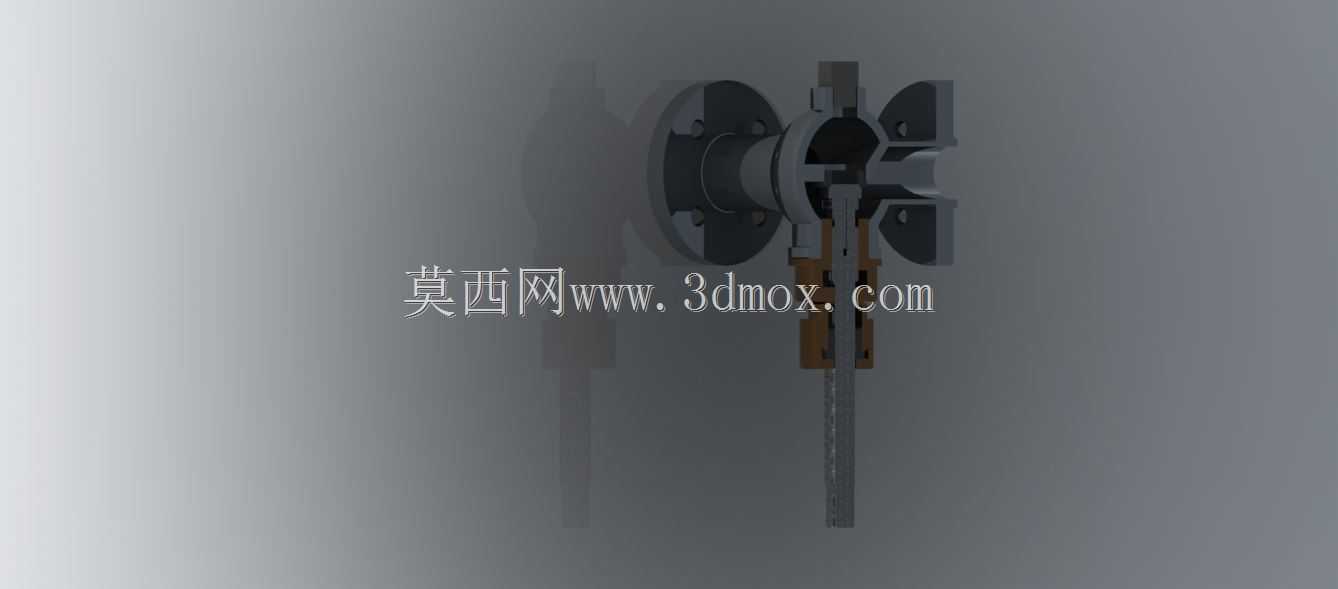

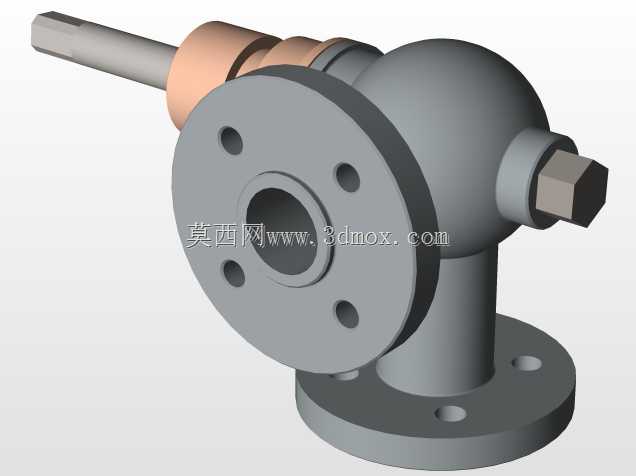

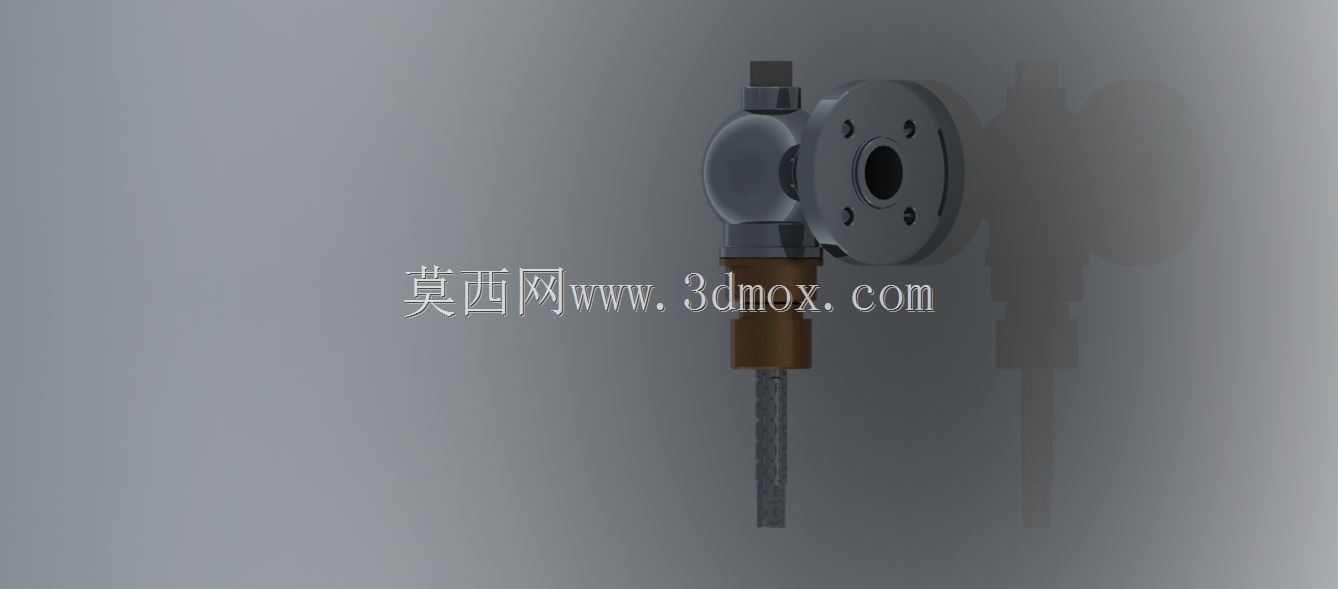

这款角通结构的截断闸阀，主要面向工业流体输送管路的通断控制场景，在给排水、暖通循环、低压化工输送、小型动力设备配套管路中都有广泛适配性，区别于直通式闸阀的轴向流道设计，角通结构可直接实现管路90度转向处的截断控制，省去管路中额外加装弯头的工序，同时减少一处管路连接泄漏点，在空间紧凑的设备集成管路布局中优势明显。从功能特性来看，该闸阀通过提升圆形闸板实现流道的全开与全闭操作，全开状态下闸板完全抬升至阀腔上部，流道无额外节流部件，介质流动阻力极小，不会产生明显的压损，适合对管路压降敏感的循环系统使用；全闭状态下闸板与阀座密封面贴合，可实现低压工况下的可靠截断，避免介质串流。设计过程中优先考虑了安装适配性，两端连接法兰均采用标准四螺栓孔布局，法兰密封面为突面结构，可直接匹配同压力等级的标准管路法兰，安装时无需额外加工转接件；下部立式法兰为安装固定端，可直接将阀体固定在设备基座或管路支架上，抵消阀杆操作时产生的扭矩，避免管路连接处受额外应力。阀杆采用明杆式设计结构，操作时阀杆随闸板同步升降，可通过阀杆伸出长度直观判断阀门的开闭状态，避免操作过程中出现误判；阀杆与阀体接触部位设置了填料密封段，可通过压盖调整填料压紧力，补偿长期使用产生的密封磨损，延长维护周期。阀体流道采用平滑过渡的球形腔体设计，介质转向处无尖锐直角，可减少介质湍流产生的振动与噪音，同时降低介质中杂质在阀腔内的沉积概率；侧部设置的检修螺塞，可在管路停机状态下排空阀腔残留介质，也可用于检查闸板密封面的磨损情况，无需将整个阀体从管路上拆下即可完成基础维护作业。建模过程中对各部件的装配间隙做了合理预留，法兰螺栓孔位置、阀杆行程、闸板密封面配合尺寸均符合常规低压闸阀的工程设计规范，可直接用于教学演示、设备方案选型展示，也可作为同类型阀门改型设计的基础参考模型，帮助结构设计人员快速完成管路配套阀门的布局校核。
