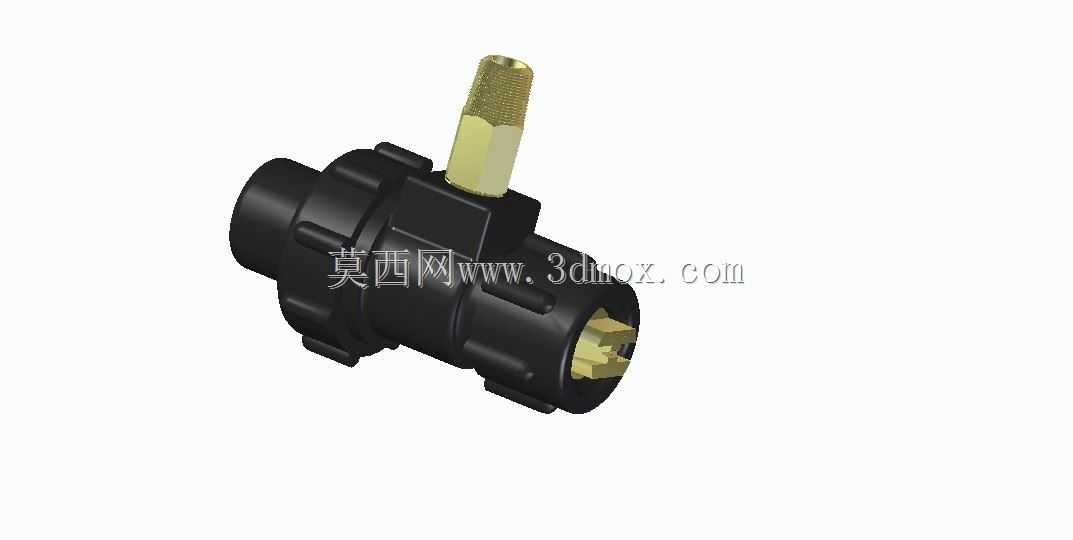

带黄铜操作杆直通式流体杜塞结构

这款杜塞结构主要应用在小通径低压流体输送管路中，常见于民用供水支路、小型气动控制回路、实验台流体管线这类对通断操作频次不高，但要求密封可靠、操作便捷的场景。从实际使用角度看，它的核心作用是控制管路内介质的通断，相比同通径的球阀，它的阀芯启闭行程更短，操作时不需要将手柄旋转90度，只需要小角度转动顶部的操作杆就能完成启闭动作，在安装空间局促、操作余量小的管路布局里优势很明显。

设计上主体采用黑色工程塑料作为壳体材质，一方面能降低整体重量，适配轻量化管路安装需求，另一方面工程塑料本身的耐腐特性，能应对普通水基介质、低压压缩空气的长期接触，不会像普通铸铁件那样容易出现锈蚀卡滞的问题。顶部的操作杆采用黄铜材质，外露部分做了滚花处理，徒手操作时能增加摩擦力，不需要额外借助扳手就能完成启闭，操作杆和壳体衔接的位置做了多级密封槽设计，装配时嵌入O型密封圈就能避免介质从操作杆间隙渗漏，长期使用也不容易出现外漏问题。

壳体两端的接口采用快插式适配结构，不需要额外加工螺纹或者焊接，对应规格的塑料软管、尼龙气管直接插入就能完成密封连接，安装效率比螺纹连接高很多，适合批量布设的气动管线、家装供水支路快速装配。内部的阀芯同样采用黄铜材质，和壳体内部的密封座贴合时能形成可靠的线密封，低压工况下的密封性能比平面密封更稳定，即使介质里带有少量细小杂质，也不容易出现密封面划伤导致的内漏问题。

从安装边界来看，整体结构的轴向尺寸比同通径球阀短30%左右，径向突出的操作杆长度控制在合理范围，安装时不需要在管路周边预留过大的操作空间，即使是并排布设的多路管线，相邻管路的操作也不会出现干涉。壳体外部做了多道加强筋结构，在拧紧管路或者操作启闭时，壳体能承受足够的扭力，不会因为受力出现开裂变形。内部流道采用等径直通设计，介质通过时的流阻很小，不会出现明显的压力损失，适合对流量稳定性有一定要求的小流量管路场景。在做三维建模时，重点还原了密封槽的尺寸公差、操作杆的限位结构、接口的快插卡槽尺寸，这些细节直接影响后续装配的适配性，不管是做同类型产品的结构优化，还是做管路系统的装配模拟，都能直接复用相关尺寸参数，不需要再反复校核安装干涉问题。
