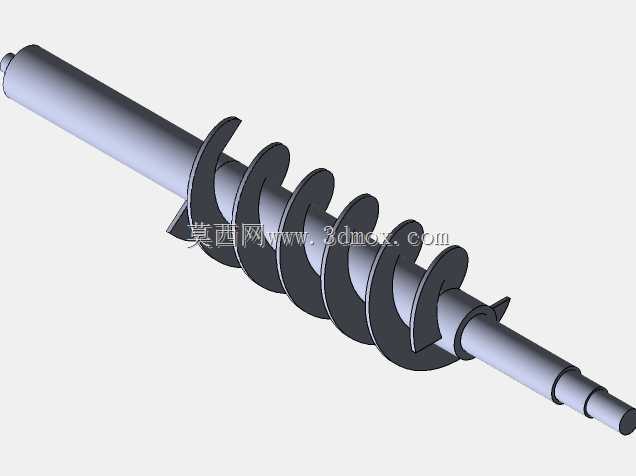

不锈钢螺旋输送绞龙结构设计

这款不锈钢螺旋输送构件，主要面向粉体、小颗粒散料的密闭输送场景，在食品加工、精细化工、粮油储运这类对物料污染防控有要求的生产环节中应用广泛，相比皮带输送、斗式提升的结构，它能在全封闭的筒体内完成物料推移，避免输送过程中物料洒落、扬尘或者外界杂质混入料流。从结构设计逻辑来看，核心的螺旋叶片采用等螺距连续螺旋面构型，叶片与中心轴的焊接位置做了圆弧过渡处理，避免物料在焊缝位置积留卡滞，整体选用不锈钢材质，一方面是适配有腐蚀、卫生等级要求的输送工况，另一方面光滑的金属表面能降低物料与构件的摩擦阻力，减少输送过程中的动力损耗。中心轴采用阶梯轴设计，两端的轴颈位置预留了轴承安装位，轴肩位置做了定位台阶，安装时可以直接匹配带座外球面轴承的安装尺寸，不需要额外加工定位套，两端伸出的轴段长度经过核算，既可以直接连接减速电机输出端，也能加装链轮、联轴器适配不同的动力输入布局，安装边界上，轴端的同轴度公差控制在合理范围，能避免长轴运转时出现径向跳动，降低轴承的异常磨损。螺旋叶片的外径尺寸适配常规的输送筒体内径，叶片外缘与筒壁的间隙控制在3-5mm区间，这个间隙值既不会因为间隙过大导致物料在筒壁残留，也不会因为加工、安装误差导致叶片刮蹭筒壁产生异响和磨损。在实际工况适配中，这种等螺距螺旋结构适合输送流动性较好的散料，进料端可以对接料斗、出料端直接衔接下游设备的进料口，整体结构没有多余的复杂构件，日常维护只需要定期检查两端轴承的润滑状态、检查叶片磨损情况即可，不需要频繁拆解清理。设计过程中特意将叶片的螺旋升角设置在适配散料安息角的区间，保证轴体转动时，物料能沿着轴向持续推移，不会随着叶片一同回转导致输送效率下降，轴体中间段没有多余的支撑结构，避免中间吊挂轴承影响物料通行、造成物料卡堵，适合短距离水平或者小倾角的物料输送场景，整体结构紧凑，安装时不需要占用过大的厂房空间，可以根据生产线的布局调整安装角度，适配不同的进出料高度差需求。
