带挡边爬坡式散料输送设备结构

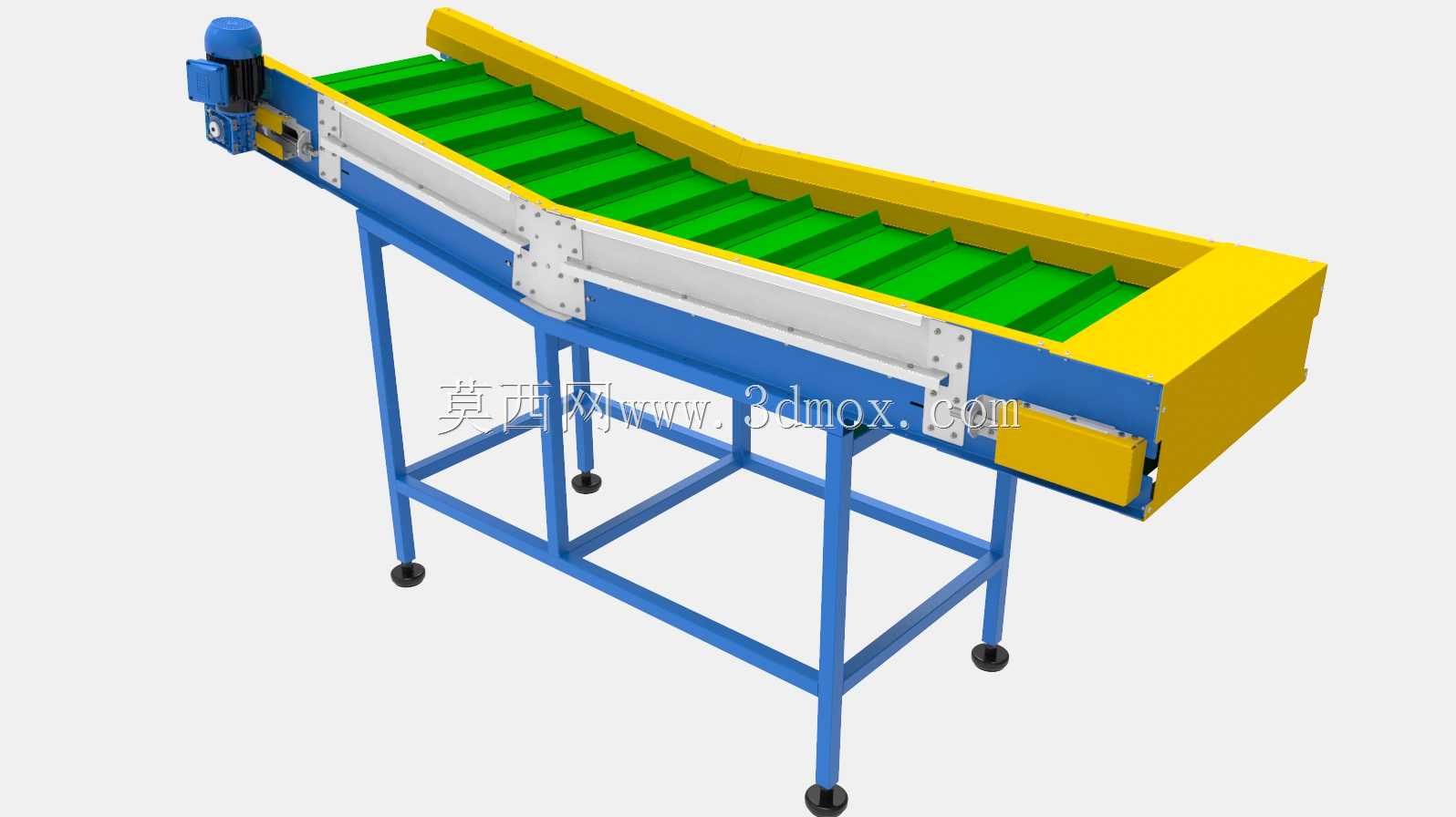

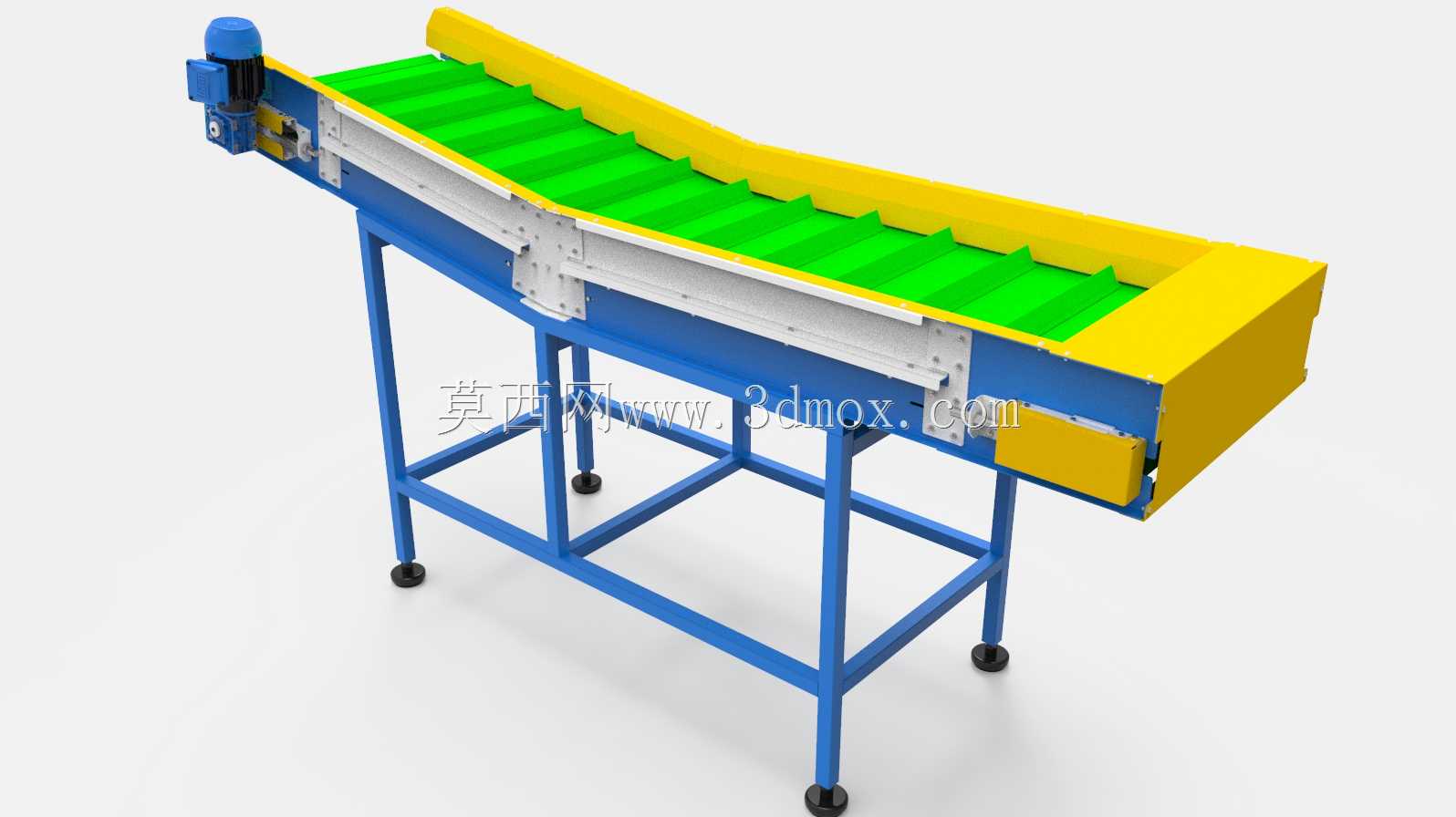

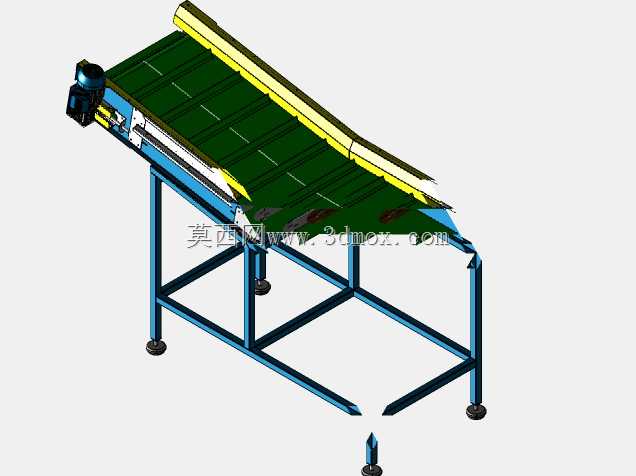

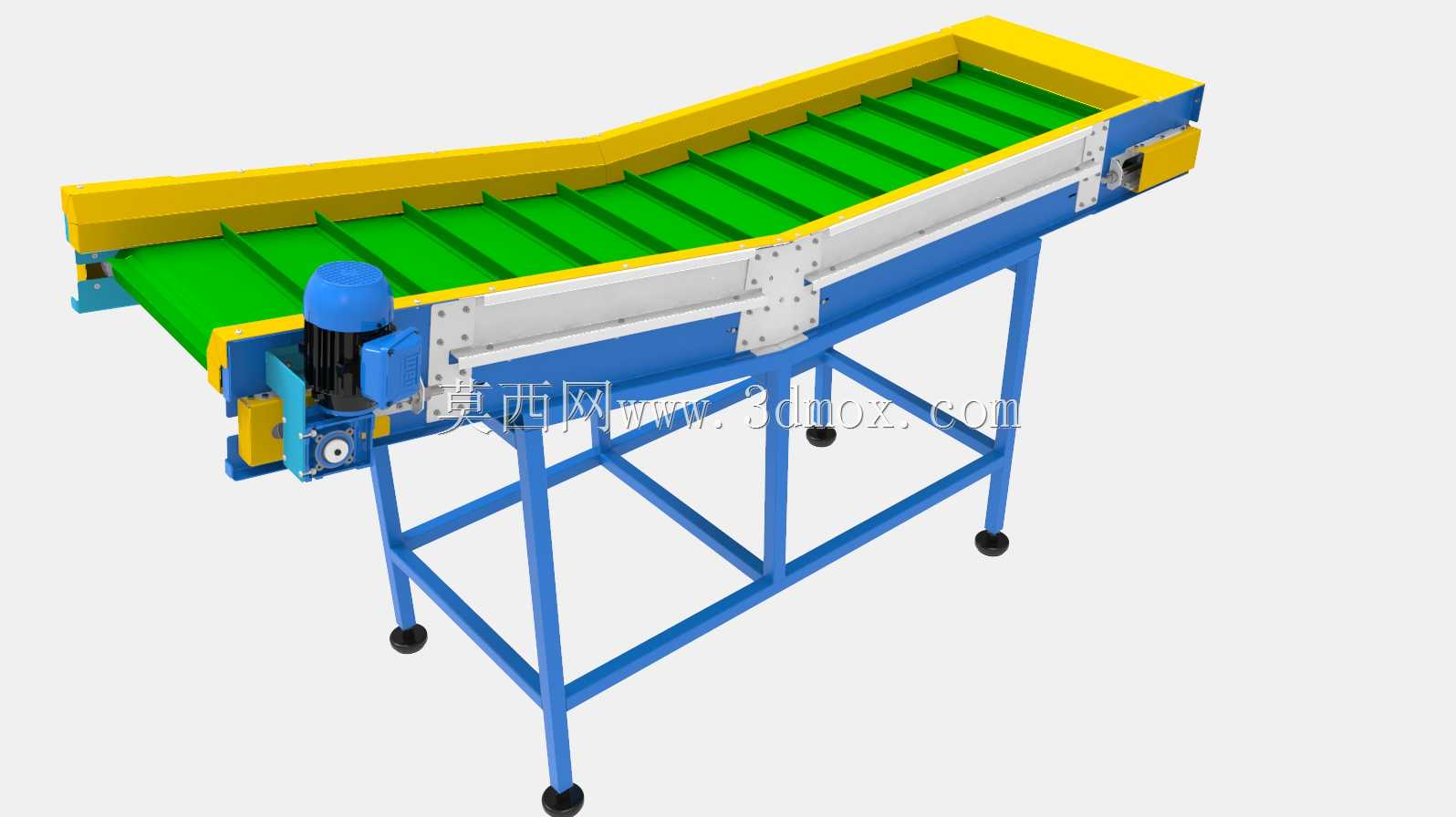

这款带挡边的爬坡输送结构，主要针对散状、颗粒状物料的高低位转运输送场景设计，常见于食品加工、五金分拣、包装流水线的上料环节，也可适配农业加工线中谷物、干果类物料的提升输送，解决普通平皮带在倾斜角度下物料易滑落、回退的问题。设备整体采用倾斜布置的机架结构，底部配置带刹车的万向脚轮，方便在车间内灵活调整工位位置，也可根据现场安装需求拆除脚轮做固定地脚安装，机架采用方管焊接框架结构，整体刚性充足，可承受持续运行时的动载荷，避免长时间运行出现机架变形、皮带跑偏的问题。皮带表面设置连续的横向挡料隔板，两侧加装黄色挡边护板，可在15-30度的倾斜角度下稳定输送散料，不会出现物料沿皮带下滑、从侧边洒落的情况，护板与机架采用螺栓连接，后期维护时可快速拆卸清理皮带缝隙残留的物料。驱动端布置在设备高位侧，采用减速电机直连驱动滚筒的传动方式，传动效率高，结构紧凑，低位侧设置张紧调节结构，可通过调整尾部滚筒的位置调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长，保证皮带运行张力稳定。设计时充分考虑了现场安装的边界条件，设备整体宽度控制在常规流水线适配范围内，进料端高度可对接低位出料的加工设备出料口，出料端高度可匹配包装机、分拣台的进料高度，无需额外做转接料斗即可完成物料的顺畅衔接。机架上沿皮带运行方向布置多组托辊，承托皮带及上方物料的重量，避免皮带重载时出现下凹变形，影响输送平稳性，两侧挡边的高度根据常规散料的堆积角度设计，既保证物料不会溢出，也不会因护板过高增加不必要的结构重量。设备的支腿采用斜撑加固结构，即使在满载运行时也不会出现晃动，脚轮的配置兼顾了小批量多工位生产的柔性需求，固定安装时也可通过脚轮的调节支脚调平设备，保证皮带运行面水平，避免出现跑偏问题。
