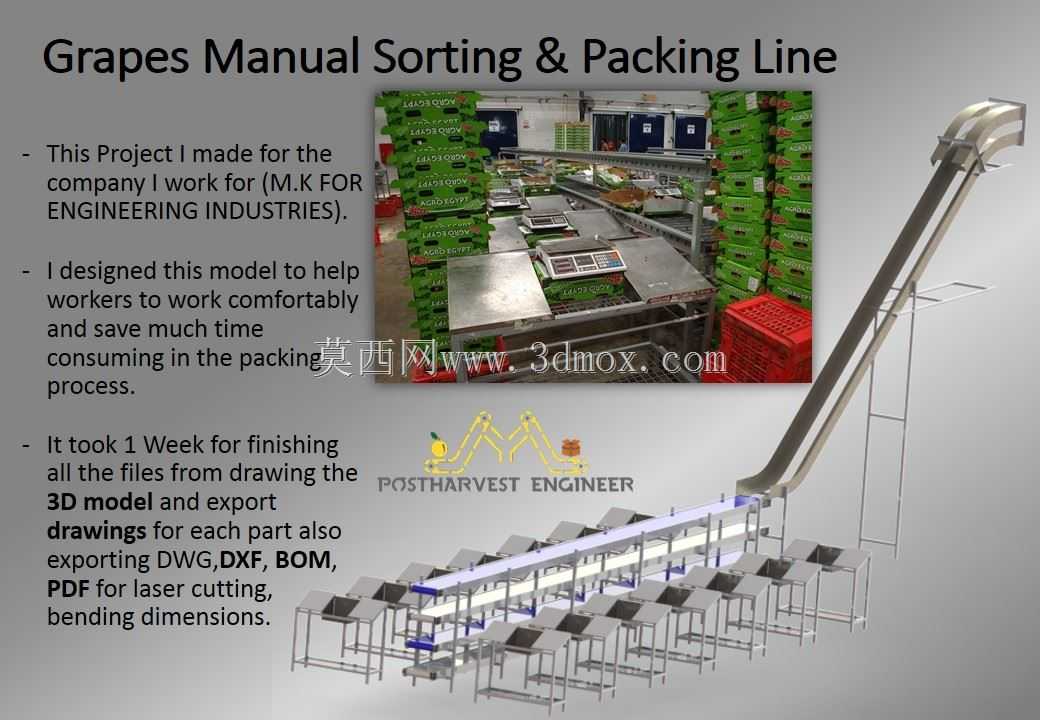

葡萄人工分拣包装生产线结构设计

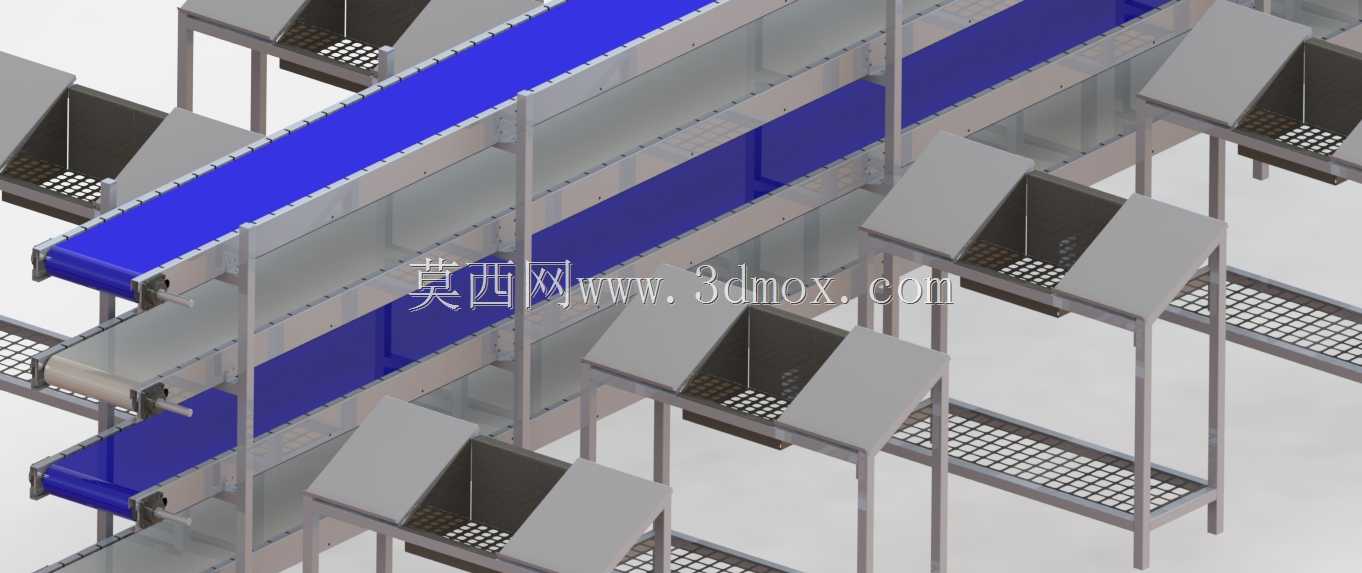

该套设备主要应用于鲜食葡萄产后处理的车间作业场景，适配中小型果蔬加工企业的人工分选包装工序，解决传统散装葡萄转运过程中果粒磕碰损伤、工位排布混乱、包装环节物料流转效率低的实际生产痛点。设备整体采用多层皮带输送架构，上层主输送线负责承载经过初剪的葡萄果穗，从原料暂存区匀速输送至各分拣工位旁，线体边缘设置的挡边结构可避免果穗在输送过程中滑落，皮带选用食品级蓝色PU材质，既符合食品接触类设备的卫生要求，也能通过色彩对比让作业人员快速识别残留的果梗、坏果等杂物。沿主输送线两侧对称排布独立分拣工位，每个工位配置倾斜式投料导槽与带网格漏孔的集料盒，作业人员可随手从主输送线取过果穗，完成坏粒剔除、果穗修剪后，将合格果穗通过导槽投入下方集料盒，修剪产生的残枝、坏粒可通过网格孔落入下层的废料收集皮带，统一输送至末端废料出口集中处理，无需人工单独清理工位垃圾，减少非作业动作的时间损耗。下层设置成品输送皮带，承接各工位集料盒中完成分拣的葡萄，将其输送至末端包装作业区，包装人员可直接从线体取料完成装盒、称重、封箱等工序，全程物料无需人工跨区域搬运，大幅降低作业人员的走动频次与劳动强度。设计过程中充分考虑人因工程要求，工位操作面高度适配成年作业人员立姿操作的舒适区间，导槽的倾斜角度经过反复验证，确保果穗滑落过程速度平缓，不会因冲击力过大造成果粒脱落，工位之间预留足够的操作空间，避免相邻作业人员动作互相干扰。设备整体框架采用工业铝型材拼装搭建，无需复杂焊接作业，安装时可根据车间实际场地大小灵活调整线体总长度与工位数量，支脚配置可调脚杯，可适应地面存在轻微高度差的安装场景，调整水平后即可投入使用，无需额外做地基预埋处理。线体的驱动端设置在整体架构的一端，传动结构做外置防护处理，日常维护时可快速拆卸护罩完成皮带张紧度调整、辊筒轴承润滑等保养作业，不会因维护需求长时间中断生产节奏。各段皮带的运行速度可独立调节，可根据不同批次葡萄的成熟度、当日排班的作业人员数量灵活调整输送节奏，避免出现物料堆积或工位待料的情况，适配不同产能规模的生产需求。
