基于拓扑优化的变截面承力梁结构

在工程机械、航空航天、高端装备的承力结构设计场景中，梁类构件作为传递载荷、支撑整体框架的核心部件，其结构合理性直接决定整机的载荷传递效率、自重占比与长期服役可靠性。传统等截面梁设计往往为了覆盖最恶劣载荷工况，保留大量非必要的材料冗余，不仅抬升了整机自重，还会增加运动部件的惯性负载，在动态响应要求较高的装备场景中，这类冗余设计甚至会制约设备的动作精度与响应速度。

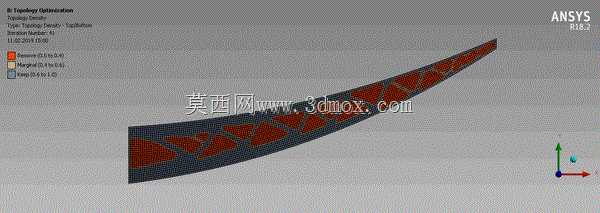

这款经过拓扑优化的承力梁结构，核心设计逻辑是在给定的安装边界与载荷约束下，通过力学迭代计算剔除应力水平极低的非承载区域材料，最终形成沿主应力迹线分布的桁架式填充构型。从结构形态来看，梁体采用变截面弧形走向，完全匹配两端安装位的空间走向要求，安装端的边界尺寸严格适配常规铰接支座的连接尺寸，无需额外加工转接件即可完成装配对接。梁体内部的加强筋构型完全跟随主应力方向排布，没有传统正交筋板常见的应力集中拐点，在承受端部弯扭组合载荷时，应力流可以沿筋条平滑传递，不会在局部区域出现应力突变导致的疲劳失效风险。

在实际工程应用中，这类优化后的梁结构可直接替代自动化设备的悬臂支撑、工程机械的动臂段、无人机的机翼承力梁等部件，相比同载荷等级的传统实体梁，自重可降低40%以上，同时固有频率还有一定幅度提升，能有效避开设备运行时的常见激励频段，降低共振风险。设计过程中充分考虑了加工可行性，优化后的结构所有镂空区域均预留了足够的加工走刀空间，无论是采用金属3D打印直接成型，还是采用铸造后二次机加工的工艺路线，都能顺利完成制造，不会出现工艺死角。梁体的外轮廓保持连续平滑的曲面过渡，没有突兀的结构凸起，在安装时不会和周边的管线、附属部件产生运动干涉，安装边界的连接孔位位置公差控制在常规机械装配要求范围内，能直接适配现有标准件的装配需求，不需要针对连接结构做额外的设计修改。

从力学性能维度验证，该结构在额定载荷下的最大变形量控制在许用挠度范围内，最大应力值远低于常用结构钢的疲劳许用应力，长期承受交变载荷时不会出现早期疲劳裂纹，同时材料利用率相比传统设计提升近一倍，在对自重控制严格的高端装备场景中，这类拓扑优化的承力结构已经成为结构减重、性能升级的核心设计方向。
