斜式自动上料提升输送设备结构

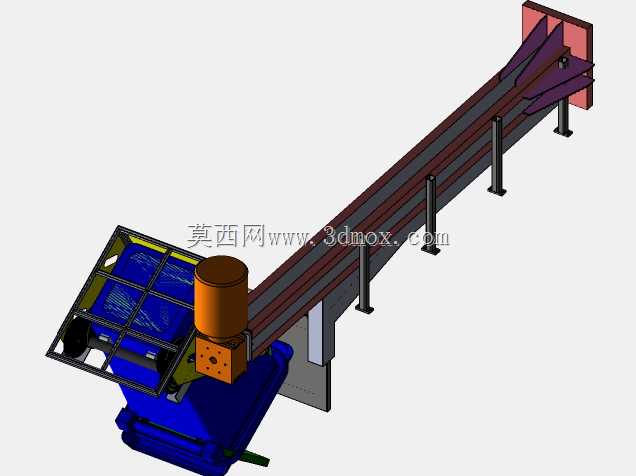

这套斜置式自动提升输送结构，主要面向零散件加工产线、包装工序前段、仓储分拣环节的物料高差转运需求，解决不同工位间存在1.2米至2.8米垂直落差时的连续上料问题，替代传统人工反复搬抬物料的作业模式，降低一线操作工人的重复劳动强度，同时减少人工搬运过程中出现的物料磕碰、掉落损耗。从结构布局来看，设备采用倾斜布置的双梁承托框架，倾斜角度控制在28度至35度区间，这个角度区间既能够保证物料在输送过程中不会因为坡度过大出现下滑回退，也能控制设备整体的水平占地长度，适配多数车间现有工位的预留安装空间，不会过度挤占车间通行通道。设备下端设置物料承接料斗与驱动安装基座，驱动单元采用侧装布局，将动力输出端直接对接输送辊组的主动轴，减少中间传动环节的动力损耗，基座部分预留了地脚螺栓安装孔位，可直接通过膨胀螺栓固定在水泥地面，也可搭配减震垫安装在钢结构平台上，安装时需保证主动轴与从动轴的平行度公差控制在0.2mm以内，避免输送皮带运行过程中出现跑偏、蹭边的问题。输送段沿倾斜方向等距布置支撑立柱，每根立柱底部都设计了可调脚杯结构，可根据现场实际地面的平整度调整支撑高度，调整范围在正负50mm之间，能够抵消地面不平整带来的框架倾斜问题，保证输送面的直线度。输送面两侧设置了挡边结构，挡边高度根据常规输送物料的堆高设计为120mm，能够避免物料在提升过程中从侧边滑落，上端出料位置设计了分叉导料结构，可根据后续工位的布局选择单侧出料或者双侧分料，导料板的角度可通过侧边的固定螺栓进行微调，适配不同落料轨迹的物料，减少物料下落时的冲击。设计过程中重点考虑了设备的维护便捷性，驱动端的护罩采用快拆式结构，日常检查传动部件张紧度、更换易损件时不需要拆解整体框架，输送段的托辊采用标准件选型，出现磨损时可直接快速替换，不需要定制非标配件。设备的安装边界需要注意，上端出料位置需要与后续接料设备预留100mm至150mm的安全间隙，避免设备运行振动过程中出现硬碰撞，下端接料位置的操作空间需要预留至少600mm的宽度，方便操作人员或者前端上料设备补料。整体框架采用型钢焊接后做表面喷塑处理，焊接位置做了去应力处理，避免长期承重运行出现框架变形，输送面的运行速度可根据实际生产节拍调整，常规工况下运行速度设定在0.2m/s至0.6m/s区间，既能够保证上料效率，也能避免速度过快导致物料在出料端飞出。
