DS250型轴式液压动力转换元件

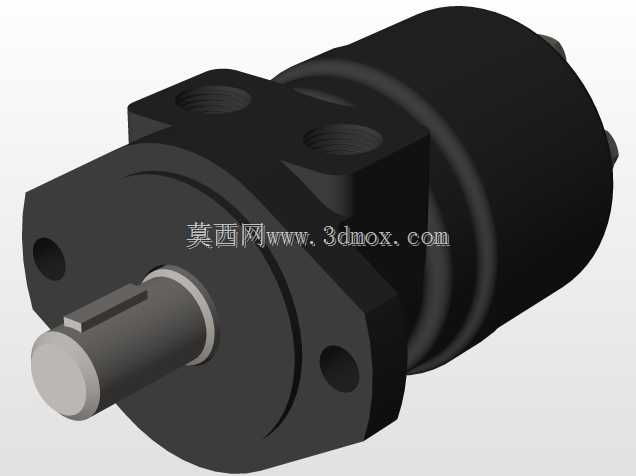

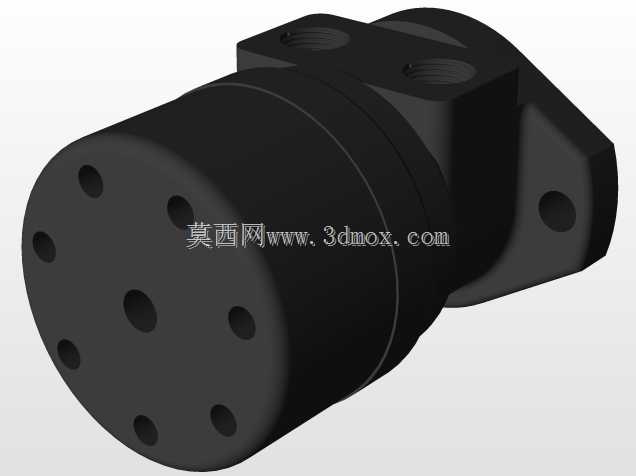

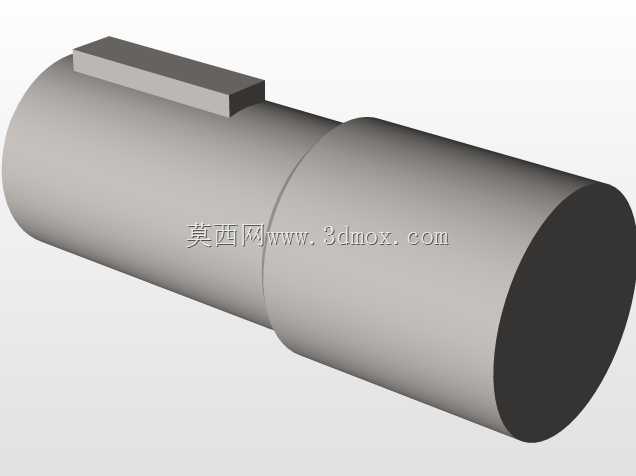

在工程机械、重型机床、冶金设备的液压传动回路里，这类轴式液压马达是把液压能转化为旋转机械能的核心执行部件，区别于电驱传动的布置局限，它可以依托高压油液的压差驱动输出轴持续旋转，在空间局促、需要大扭矩低转速输出的工位上，比同功率等级的电机体积更小、抗过载能力更强，也更容易实现无级调速与过载保护。从结构外形来看，这款马达采用阶梯轴式的本体设计，主体为两段不同直径的圆柱壳体衔接，输出轴端预留了平键安装位，用来和负载端的联轴器、传动轮或者执行机构做周向固定，避免大扭矩输出时出现打滑松脱。做三维建模的时候，首先要明确安装边界：壳体的大直径段是马达的核心容腔段，内部集成了柱塞或者摆线传动的核心结构，建模时要保证外圆的同轴度公差，小直径段一般是进出油口的集成端或者轴承支撑段，两段圆柱的衔接台阶要做合理的圆角过渡，避免应力集中，同时要预留安装法兰或者支座的连接孔位的布置空间，保证和设备安装位的尺寸匹配。实际选型应用中，这类马达常被用在挖掘机的回转机构、输送机的驱动辊、机床的回转工作台进给回路里，它不需要额外的减速机构就能直接输出大扭矩，能简化整套传动系统的结构，减少传动链的间隙累积，提升传动精度。建模过程中要注意输出轴的键槽尺寸要符合平键的国标公差，键槽的位置要和进出油口的方位做匹配，避免现场安装时出现管路和负载干涉的问题，壳体表面的粗糙度、安装面的平面度都要在建模时标注清楚对应的工艺要求，保证后续加工或者选型替换时的装配精度。另外，这类马达的进出油口一般布置在壳体的侧部或者尾部，建模时要预留油口的螺纹连接尺寸，保证和液压管路的接头规格匹配，同时要考虑马达工作时的泄油通道布置，避免内部憋压损坏密封件。在做设备整体布局的时候，要给马达预留足够的检修空间，尤其是油口连接位置和输出轴的密封维护位置，不能被周边的结构件遮挡，日常运维时可以直接更换密封件或者连接管路，不需要拆解周边的其他部件。
