轮式曲臂高空作业升降平台结构设计

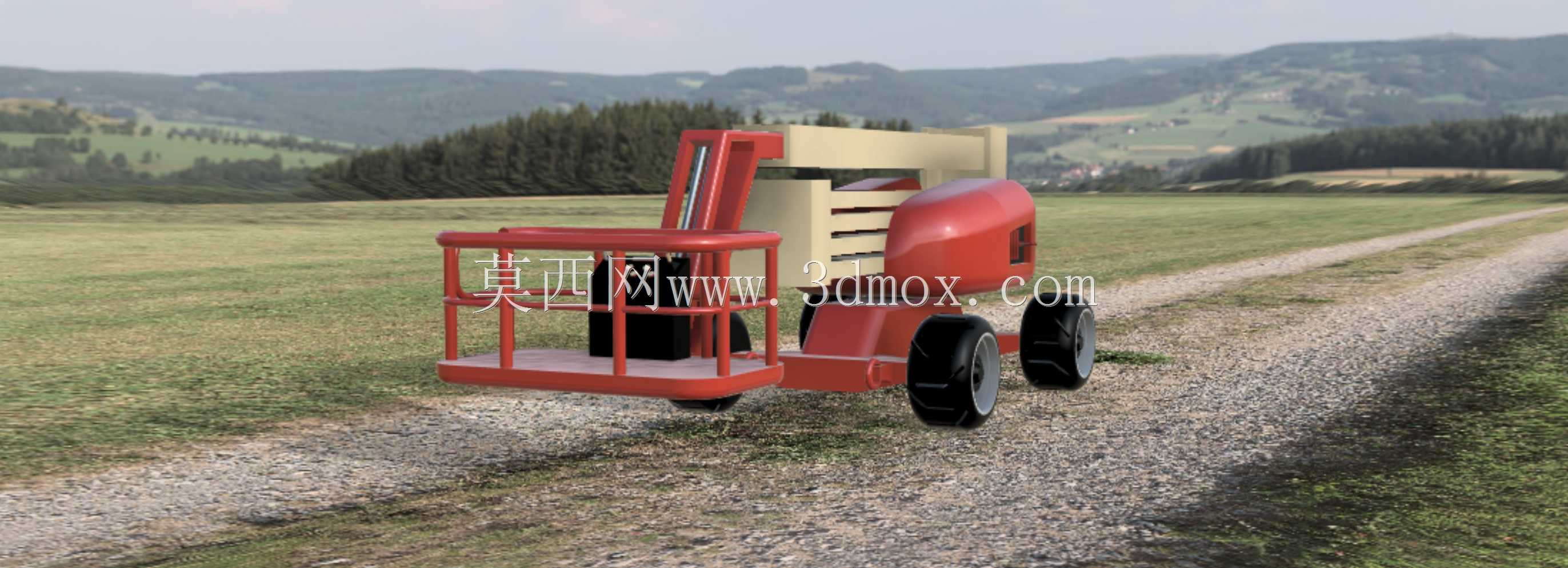

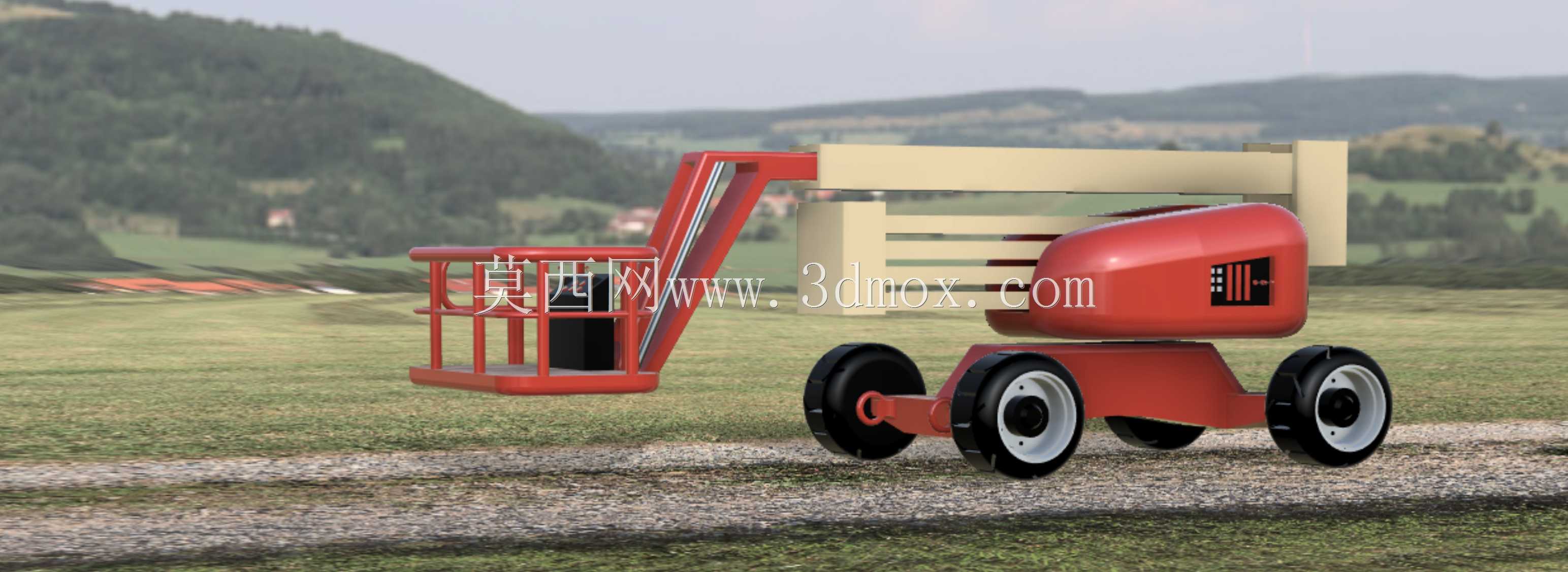

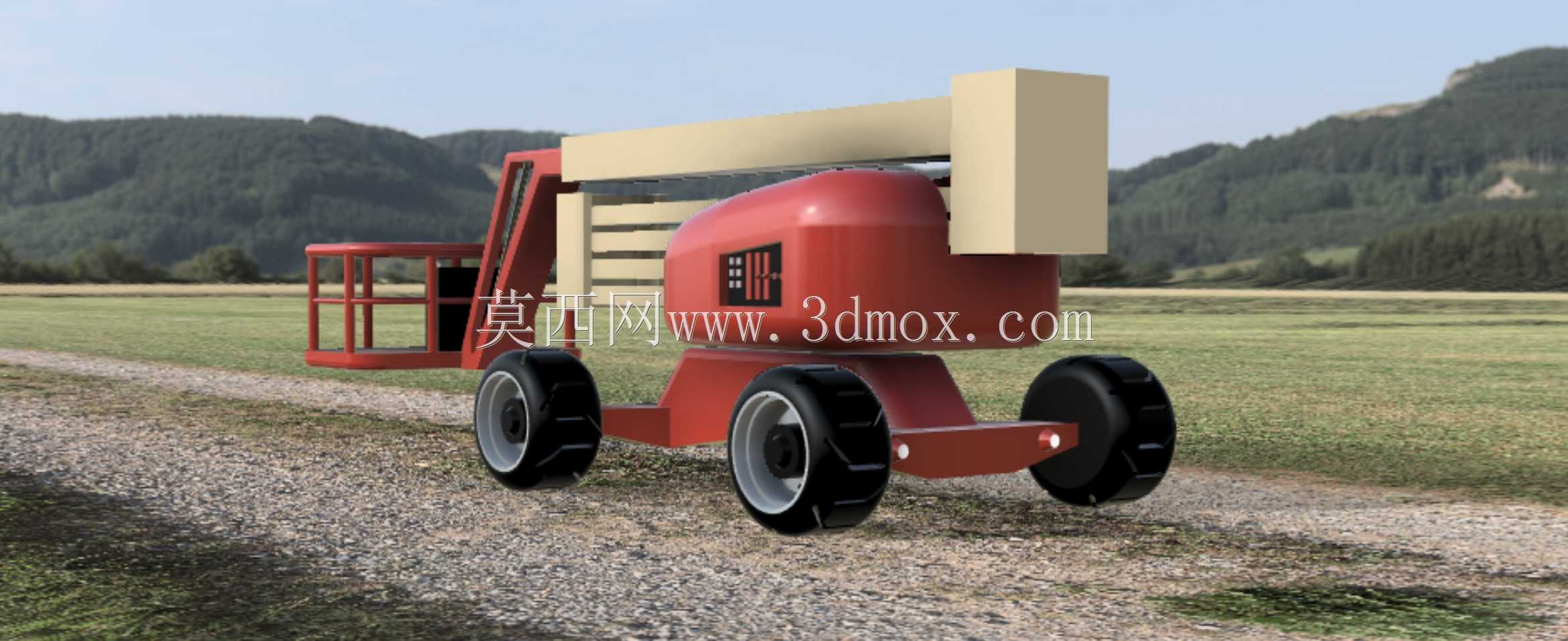

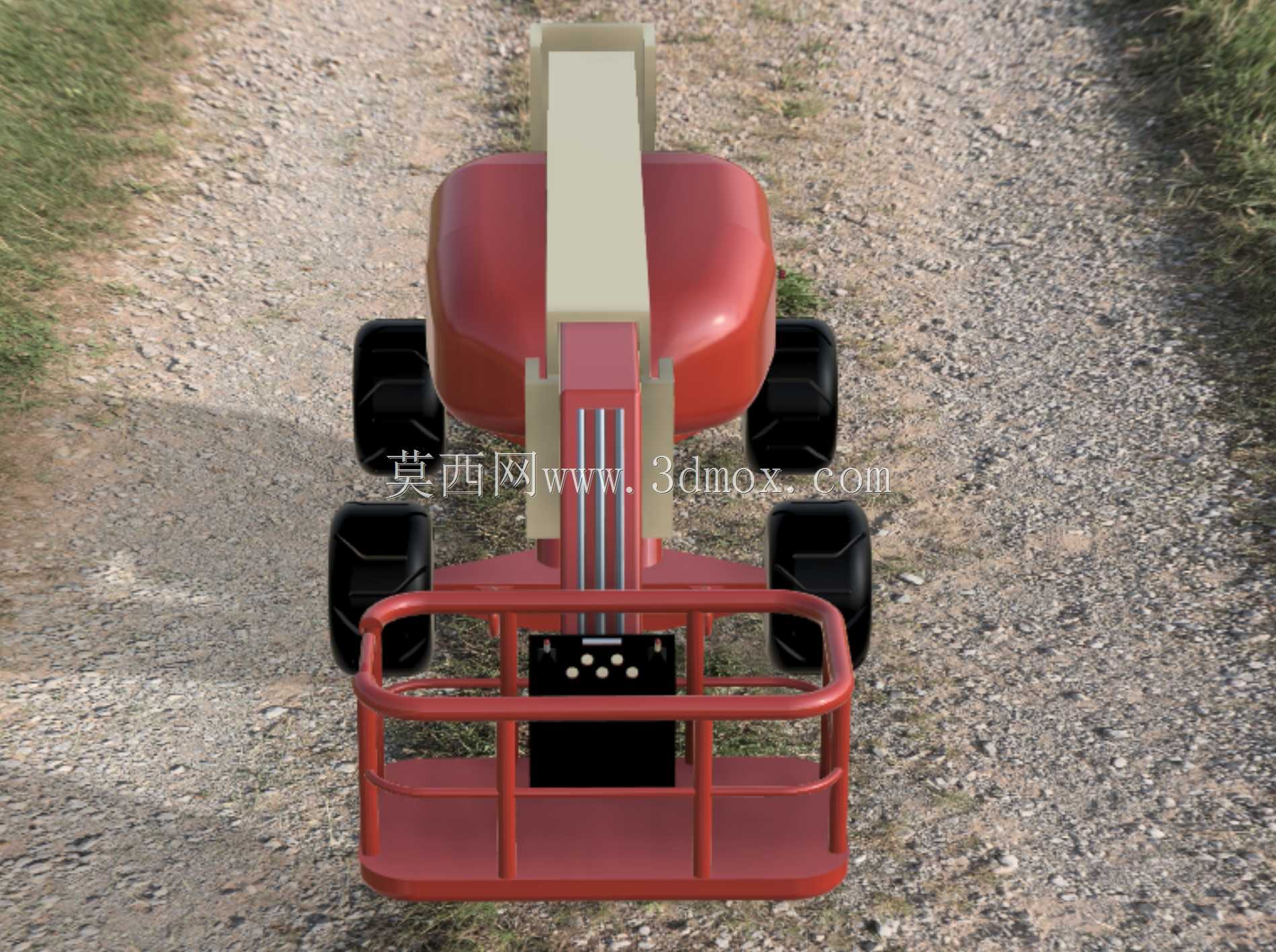

这款轮式曲臂高空作业设备，主要面向户外场地的高空检修、场馆维护、园林修剪、户外广告安装这类需要灵活转场的作业场景，相比固定剪叉式升降设备，它的曲臂结构可以跨越地面障碍物、绕过前方遮挡结构抵达作业点位，在地形有起伏、作业面存在遮挡的厂区、园区、郊野场地适配性更强。设备采用轮式行走底盘，三个行走轮配合前部支撑轮的布局，在硬化铺装路面、压实碎石路面都能稳定移动，转场时不需要额外吊装转运，单人即可完成短距离移位操作，底盘预留的牵引挂点也支持小型车辆牵引长距离转场。曲臂部分采用多段铰接结构，主臂与小臂的铰接点设置了液压油缸安装位，作业时可以通过液压驱动调整各段臂架的夹角，实现作业平台的高度、水平伸出距离的灵活调整，臂架的截面采用箱型结构设计，在保证整体结构强度的同时控制臂架自重，避免臂架伸出后出现过大的下挠变形，臂架内部预留了液压管路、控制线路的走线空间，避免外露管线在臂架动作时被剐蹭损坏。前端作业平台设置了安全护栏，护栏高度符合高空作业的防护要求，平台底部设置了防滑踏板，平台与小臂的连接位置设置了回转支撑结构，作业人员可以在平台上调整平台朝向，不需要反复移动整车位置就能覆盖更大的作业范围。底盘部分的配重布局经过重心校核，在臂架最大伸出长度、最大作业高度状态下，整车的重心依然落在车轮支撑的稳定区域内，避免作业时出现倾翻风险，底盘上的动力单元、液压泵站采用集成式布局，预留的检修空间可以方便日常维护时拆解更换滤芯、检查液压油位。设计过程中重点校核了臂架全伸状态下的结构变形量、铰接点的受力载荷，轮组的承载能力匹配整车满载重量，各运动部件的运动间隙做了合理预留，避免臂架俯仰、回转时出现运动干涉，设备的整体转弯半径做了优化，在狭窄的厂区通道、楼宇间的空地也能灵活转向调整位置。
