五旋翼多用途无人机结构设计方案

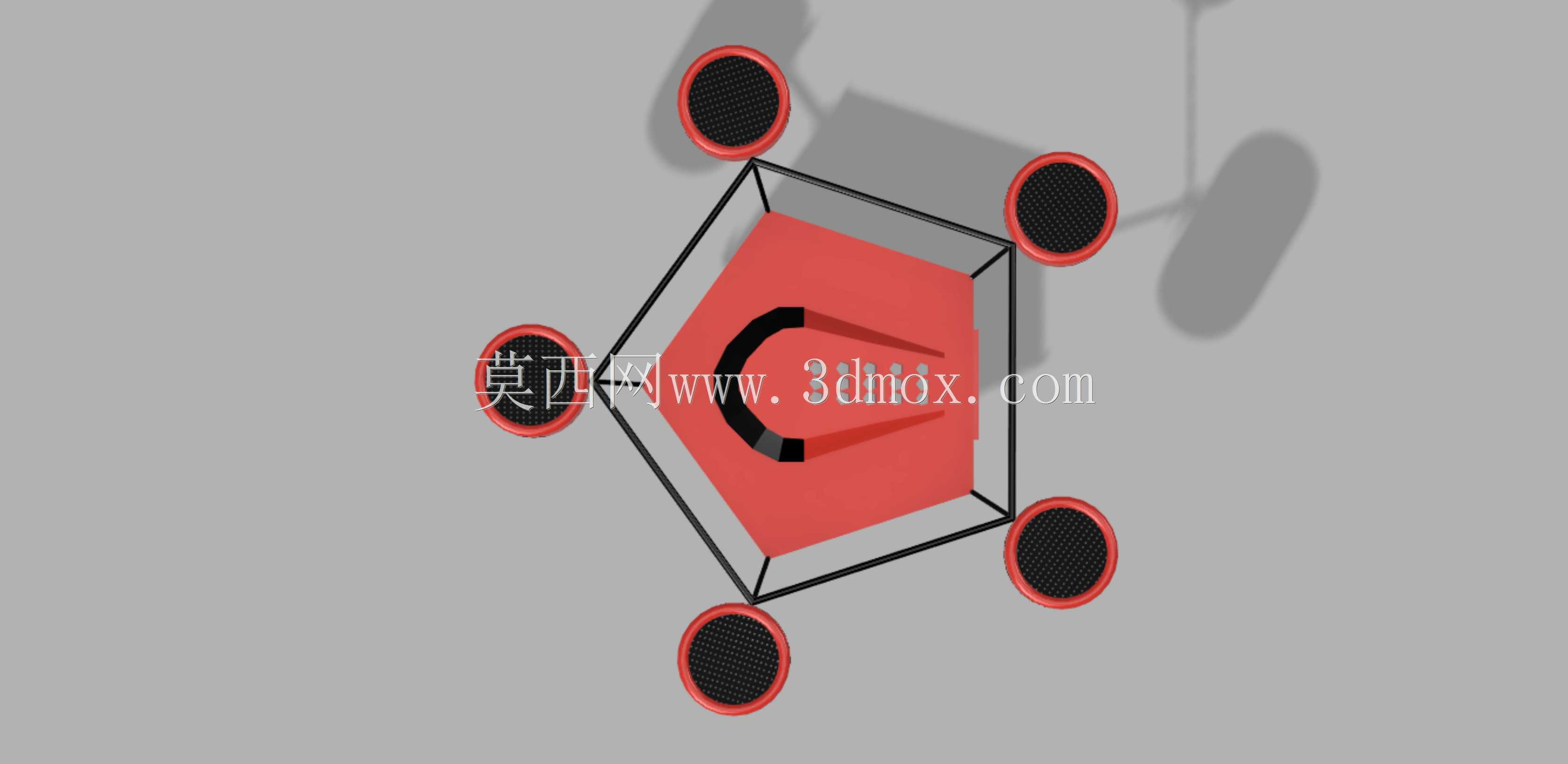

这款五旋翼飞行器的结构设计，跳出了常规四旋翼的对称布局逻辑，在正五边形机架的五个顶点位置分别布置独立动力舱，中心区域预留载荷安装位，整套结构在做静力学校核时，首先考虑的是单动力失效场景下的姿态冗余能力——相比四旋翼任意一轴失效就会直接自旋坠机的缺陷，五组旋翼呈72度夹角均匀分布，当其中一个动力单元输出异常时，剩余四个旋翼可通过差速补偿快速调整力矩平衡，能给飞控系统留出至少1.2秒的姿态调整窗口，这一特性让它在城市楼宇间巡检、林区防火巡查这类气流紊乱的作业场景下，作业安全性比常规四旋翼提升近40%。

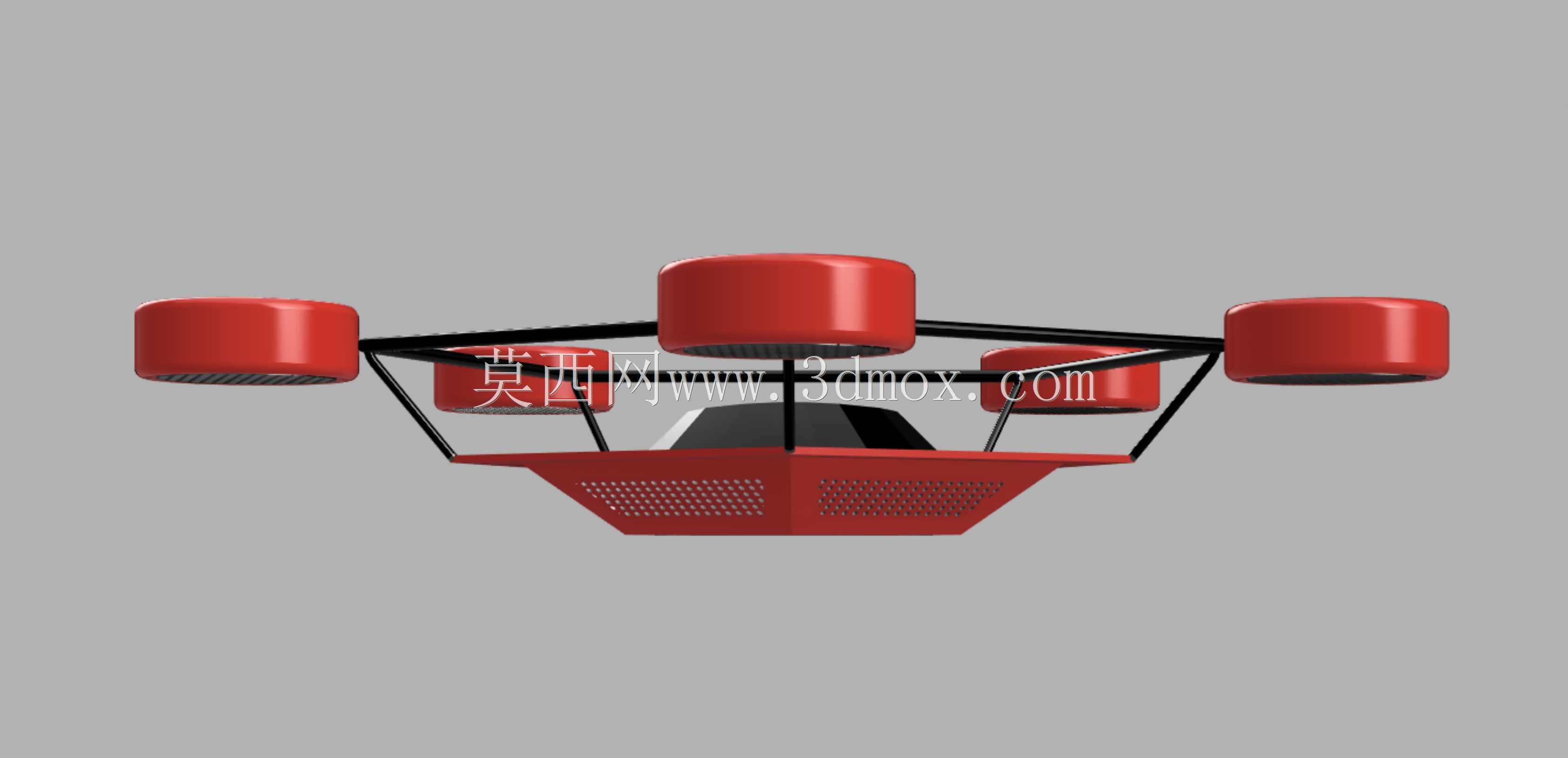

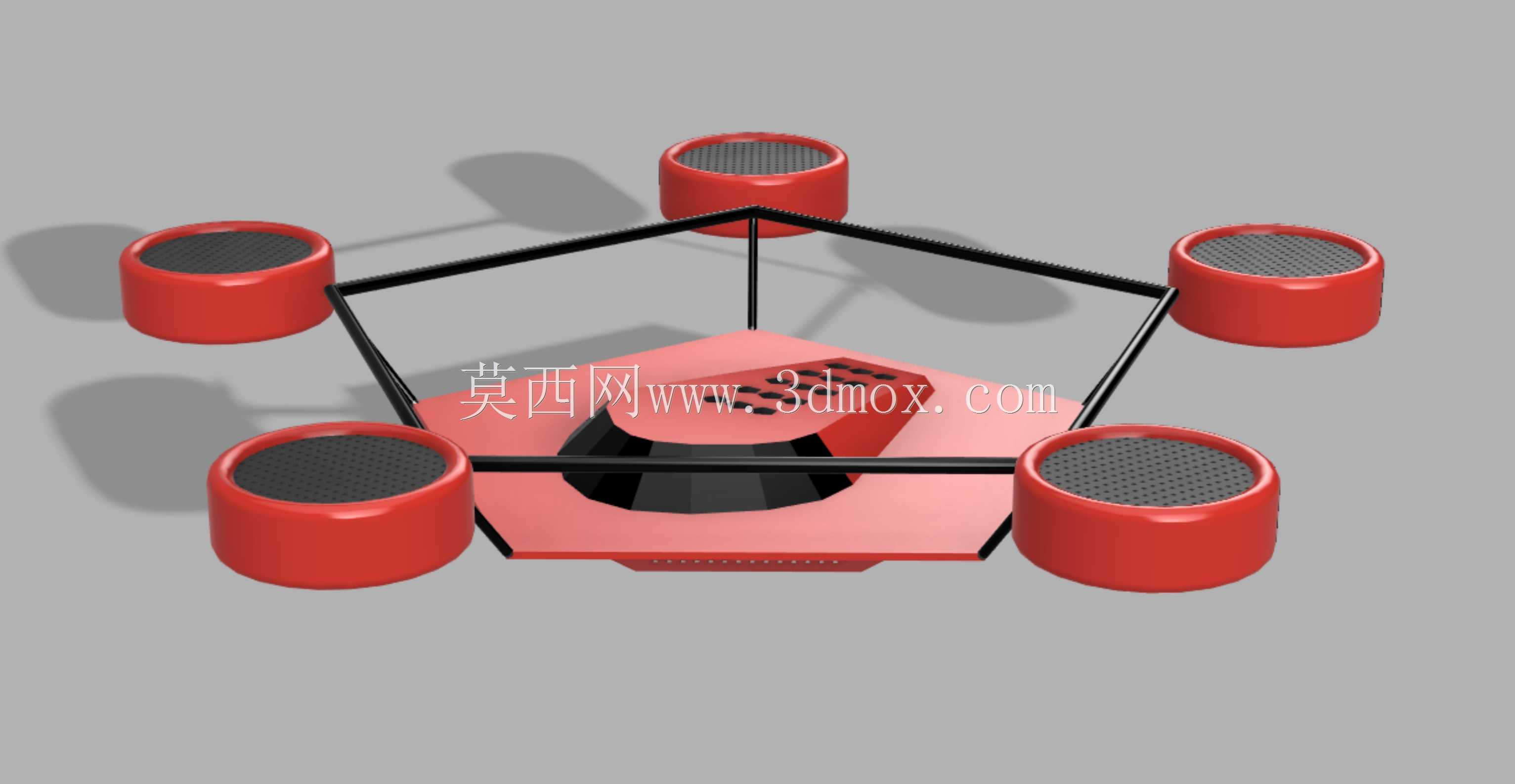

从结构细节来看，五个圆柱形动力舱采用等直径设计，舱体内部预留了电机安装座、电调固定槽与走线空腔，舱体上沿的网状结构是动力散热风道的进风口，旋翼转动产生的下行气流会在网面形成负压区，主动带走电机与电调工作产生的热量，不需要额外加装散热风扇就能满足持续大拉力输出的散热需求。机架主体的连接杆采用等径碳纤维管材设计，管材与中心平台、动力舱的连接位置做了内嵌式衬套强化，避免硬连接在高频振动下出现应力开裂，中心平台采用六边形切角设计，平台上表面预留了标准化的载荷安装螺孔阵列，可根据作业需求快速更换航拍云台、气体检测模块、喊话装置或者小型抛投机构，不需要对机架主体做二次打孔改装。

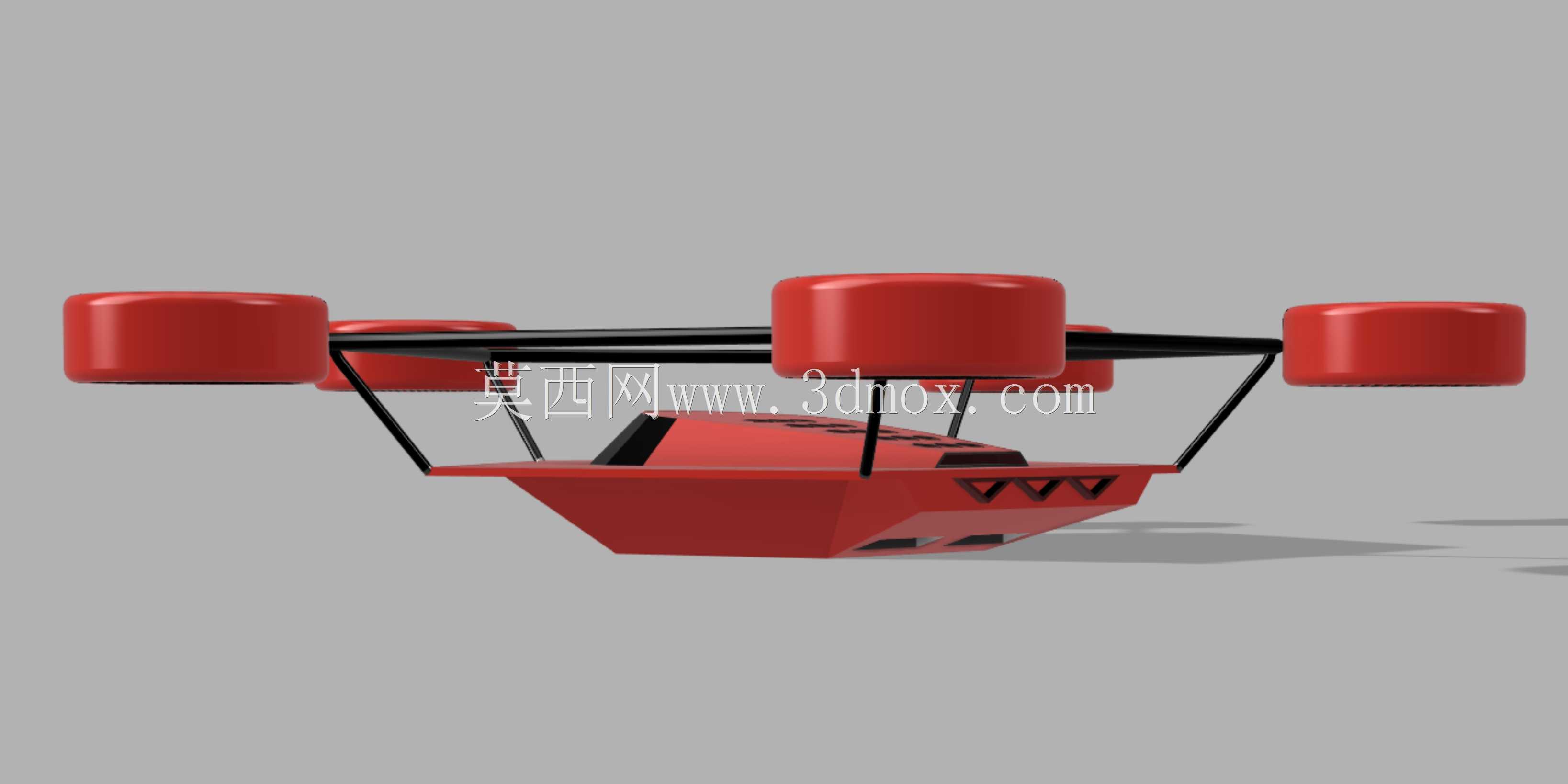

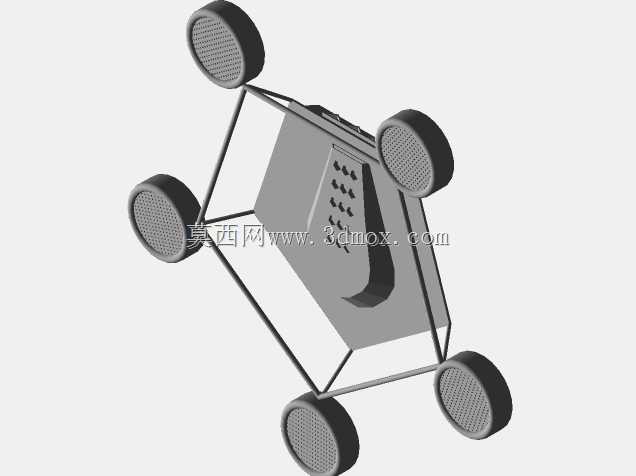

在安装边界的设计考量上，整套机架的外接圆直径控制在常规多旋翼收纳包的适配尺寸范围内，五个动力臂没有采用折叠结构，是因为折叠结构的铰接点在长期振动下会出现装配间隙，直接影响飞行姿态的控制精度，对于需要长期重复作业的工业级应用场景，固定臂结构的维护成本更低，定位精度更稳定。中心平台的下表面预留了电池仓的滑轨安装位，电池重心与整机气动中心完全重合，避免电池位置偏移带来的额外配平消耗，起落架采用隐藏式集成设计，没有额外突出的支架结构，减少飞行过程中的风阻损耗，同时能保证起降时的整机稳定性，在平整硬质地面起降时，五个动力舱的下沿可同时作为支撑点，分散着陆瞬间的冲击载荷，不需要额外加装减震起落架就能满足常规起降的强度要求。

这套结构在做模态分析时，特意将机架的固有频率避开了旋翼转动的常用转速区间，避免飞行过程中出现共振问题，所有走线都隐藏在机架连接杆的内部空腔里，既减少了线缆外露带来的风阻，也能避免户外作业时树枝、线缆勾挂外露线路引发的故障。动力舱与机架的连接位置做了快拆设计，单个动力单元出现故障时不需要拆解整架飞机，只需要拧下两颗固定螺丝就能完成动力模块的更换，外场作业时的维修效率能提升60%以上，非常适合森林防火、电力巡线、应急测绘这类需要长时间在外场连续作业的应用场景。
