不锈钢谷物输送料斗配套升降导料装置

在粮食仓储、粮油加工、散粮转运站点的散料处理工段，这类导料衔接装置是衔接暂存料仓与后续输送、提升设备的关键结构件，主要解决散粮从敞口暂存区域向封闭输送管道导流的问题，避免谷物在落料过程中出现撒漏、积料、流速不均的情况，适配小麦、稻谷、玉米等常见颗粒状粮食的输送工况，也可兼容部分流动性较好的粉状粮油加工副产物的导料作业。

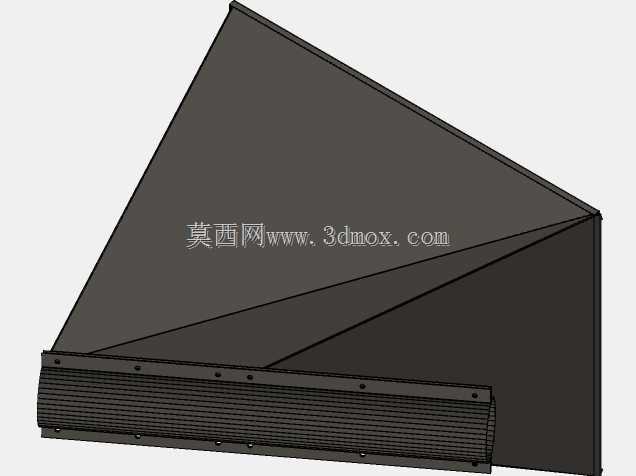

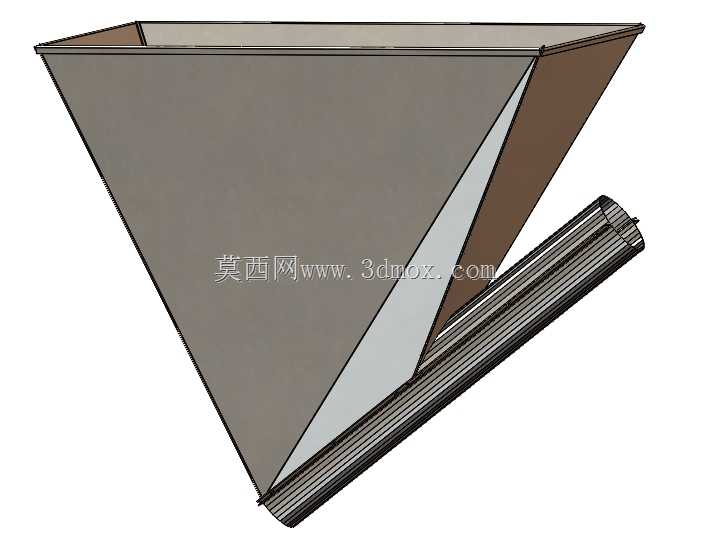

从结构设计逻辑来看，上部采用敞口倒三角锥斗结构，上沿大开口设计能够匹配上方暂存料斗或者人工投料区域的出料范围，避免投料过程中物料外溢，锥斗的坡面角度经过反复校核，完全满足散粮的自然休止角要求，不会在斗壁形成积料死角，所有坡面衔接位置均做圆弧过渡处理，减少谷物流动过程中的磕碰破损，降低粮食输送环节的破碎率。下部衔接的长条形导料通道与锥斗底部出料口平滑对接，通道截面尺寸与输送管道内径完全匹配，能够将锥斗汇集的物料均匀导入下方的垂直提升或者水平输送管道内，避免物料集中下落造成的管道冲击、堵料问题。

整体结构采用1.5mm厚度的不锈钢板材加工，板材选型充分考虑粮食接触设备的卫生要求，同时兼顾结构强度与耐腐蚀性能，能够适应粮食加工车间多粉尘、偶尔有清理水汽的作业环境，长期使用不会出现锈蚀脱落污染物料的问题。设备总高度控制在740mm，上部敞口区域尺寸为500x800mm，下部衔接的管道内径为102mm，安装时上部敞口可通过法兰或者快装卡扣与上方暂存料仓的出料端固定，下部导料通道可直接套入对应规格的输送管道，不需要额外做变径衔接，安装边界清晰，能够直接嵌入现有散粮处理生产线的对应工位，不需要对周边设备做大规模改造。

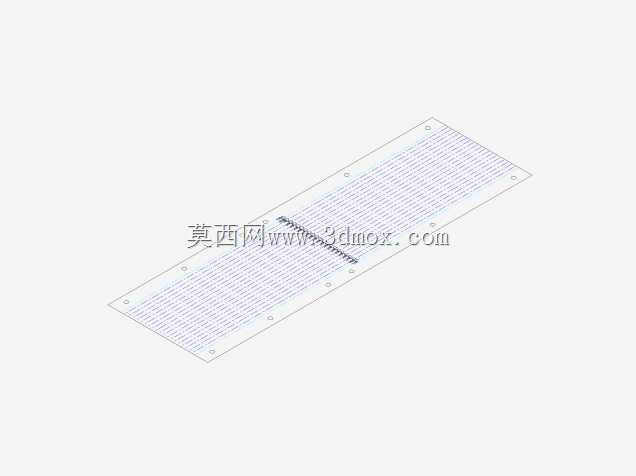

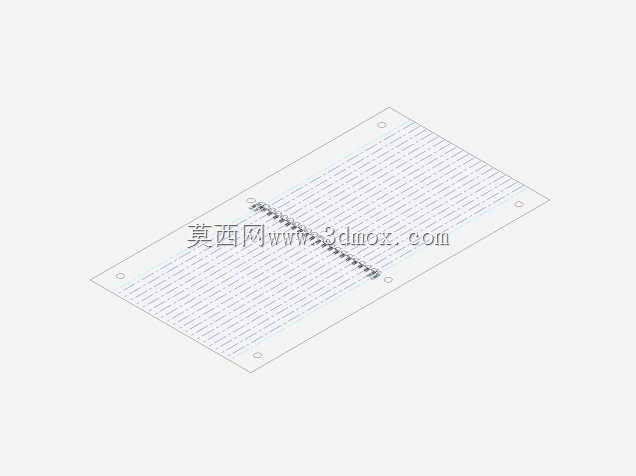

建模过程中对所有钣金折弯位置做了工艺预留，锥斗的拼接焊缝位置均设置在非物料直接冲刷的坡面侧边，减少物料对焊缝的长期磨损，导料通道与锥斗的衔接位置做了加强折边，避免长期受物料冲击出现焊缝开裂、结构变形的问题，同时配套的展开文件能够直接用于钣金下料、折弯加工，不需要二次做工艺拆分，可直接对接生产环节的加工需求。
