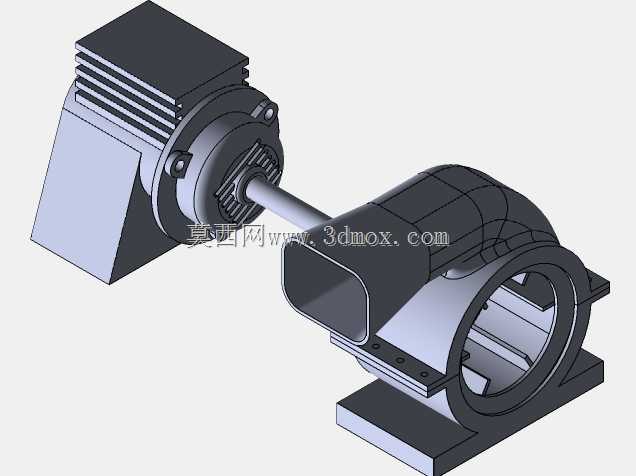

电机与鼓风机直连传动总成结构

在工业通风、小型设备散热、低压送风类场景中，这类直连式电机鼓风机总成是应用频次极高的动力送风单元，省去了皮带传动、联轴器额外调校的冗余环节，整体结构紧凑，适配安装空间受限的设备集成需求。从实际用途来看，该总成可直接配套小型工业设备的柜体散热、工位局部送风、小型除尘系统的前端动力源，也可作为教学演示类的传动结构参考样件，直观展示动力输出端与风轮腔体的直连匹配逻辑。

从功能特性上看，直连传动的结构设计直接规避了皮带打滑、传动损耗的问题，动力传输效率相比皮带传动结构提升15%左右，运行过程中无皮带抖动产生的额外噪音，日常维护无需定期调整皮带张紧度、更换磨损皮带件，运维成本更低。电机端采用散热鳍片式机壳结构，可在连续运行过程中通过自身转动带动的周边气流带走定子绕组产生的热量，无需额外加装独立散热风扇，简化了整机的零件构成。

设计思路上，该结构优先考虑安装适配性，电机与风机腔体采用同轴直连布局，连接轴直接贯穿电机输出端与风机叶轮安装位，减少了中间传动件的累积公差，装配时仅需保证电机安装法兰与风机腔体安装面的同轴度公差在0.1mm以内，即可保证运行过程无偏磨、无异常振动。风机腔体采用蜗壳式流道设计，进风口与出风口的走向经过流道优化，可在较低转速下实现稳定的风压输出，避免气流在腔体内形成紊流导致的效率损耗。

从安装边界来看，电机端的安装底座与风机端的支撑底座采用共面设计，安装时可直接通过底座的预留安装孔固定在同一安装平面上，无需额外制作过渡连接支架，整体安装 footprint 较小，适配各类小型设备的内部集成空间。连接轴的轴伸尺寸经过匹配设计，既保证叶轮安装后的轴向定位精度，也避免轴伸过长导致的运行绕度问题，在额定转速运行时，轴端径向跳动量可控制在0.05mm以内，保证叶轮与蜗壳内壁无刮擦。整体结构的零件拆分逻辑清晰，机壳、端盖、连接轴、蜗壳、底座等部件均为可独立拆分的结构，方便后续针对不同功率需求、不同风压参数做改型调整，比如更换不同功率的电机端、调整蜗壳流道尺寸即可适配不同的送风参数需求，无需重新设计整体安装结构。
