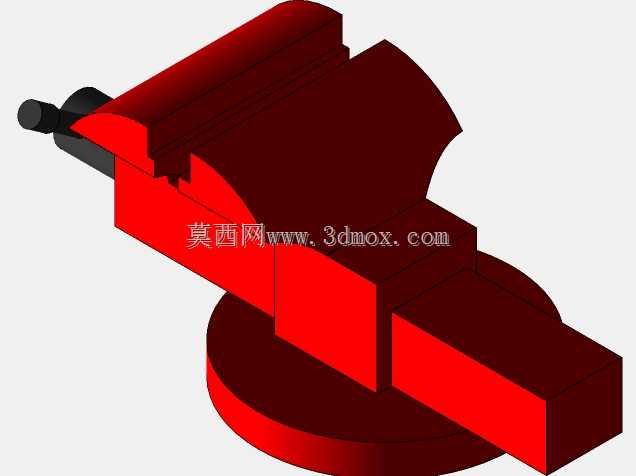

机加工用回转式台虎钳夹持结构设计

在钳工实操、机床辅助装夹、小型工件修配场景中，台虎钳是工位上不可或缺的基础夹持工装，本次呈现的回转式台虎钳结构，完全围绕一线装夹的实际使用需求做结构排布。从实际应用场景来看，这类虎钳多安装在钳工台、铣床、钻床的工作台边缘，承担小型金属件、非金属件的锉削、锯切、钻孔、攻丝、装配对位等工序的夹持固定，适配从单件修配到小批量零件加工的夹持需求，不需要复杂的配套工装即可完成多数常规工件的装夹定位。

从功能特性来看，该结构采用固定钳身与活动钳身配合的丝杠进给结构，通过摇动手柄带动丝杠转动，驱动活动钳身沿导轨方向做直线往复运动，实现钳口的开合与夹紧力调节，钳口部位预留了可更换钳口板的安装位，可根据工件材质更换带齿防滑钳口、软质铜钳口或者平口钳口，避免夹伤精加工工件表面。底座采用回转式结构设计，松开底座锁紧手柄后，钳身可绕底座中心轴做360度水平回转，调整到合适加工角度后扳动锁紧手柄即可完成固定，不需要反复挪动工件或者调整工位位置，能大幅降低多面加工时的装夹对位时间。

设计思路上，整体结构优先保证夹持刚性，活动钳身与固定钳身的配合导轨采用燕尾式结构，相比平导轨拥有更好的抗倾覆能力，在承受敲击、较大切削力时不会出现钳身上抬或者错位的问题；丝杠采用梯形螺纹传动，具备自锁特性，夹紧工件后不会因为加工振动出现钳口松动退夹的情况，同时梯形螺纹的耐磨性更好，长期频繁开合使用也能保持稳定的传动精度。底座的安装边界预留了三个螺栓沉孔，可通过T型螺栓或者膨胀螺栓直接固定在工作台面上，安装时只需要保证底座安装面与工作台面贴合，锁紧固定螺栓即可，不需要额外做找平处理，常规钳工台的台面厚度都能适配该安装结构。

外形尺寸上，该虎钳钳口张开最大行程可覆盖多数小型零件的装夹需求，整体重心落在底座中心位置，即使夹持偏重的工件时也不会出现倾翻风险，钳身的轮廓做了圆角过渡处理，避免工位操作时磕碰划伤操作人员，手柄部位采用穿杆式结构，需要更大夹紧力时可接长力臂，不需要额外配套加力杆，日常使用时可将手柄收至贴合钳身位置，减少工位空间占用。
