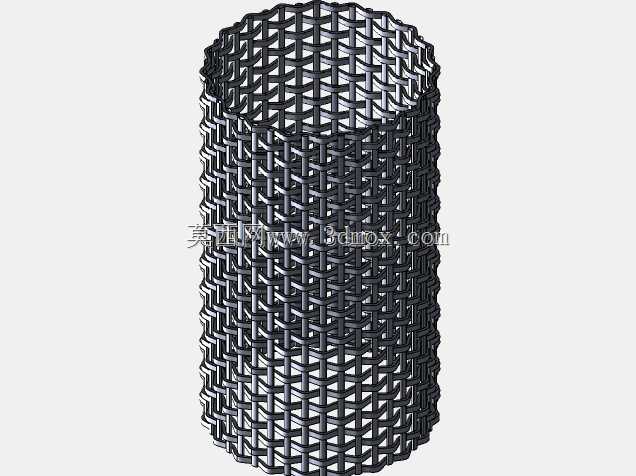

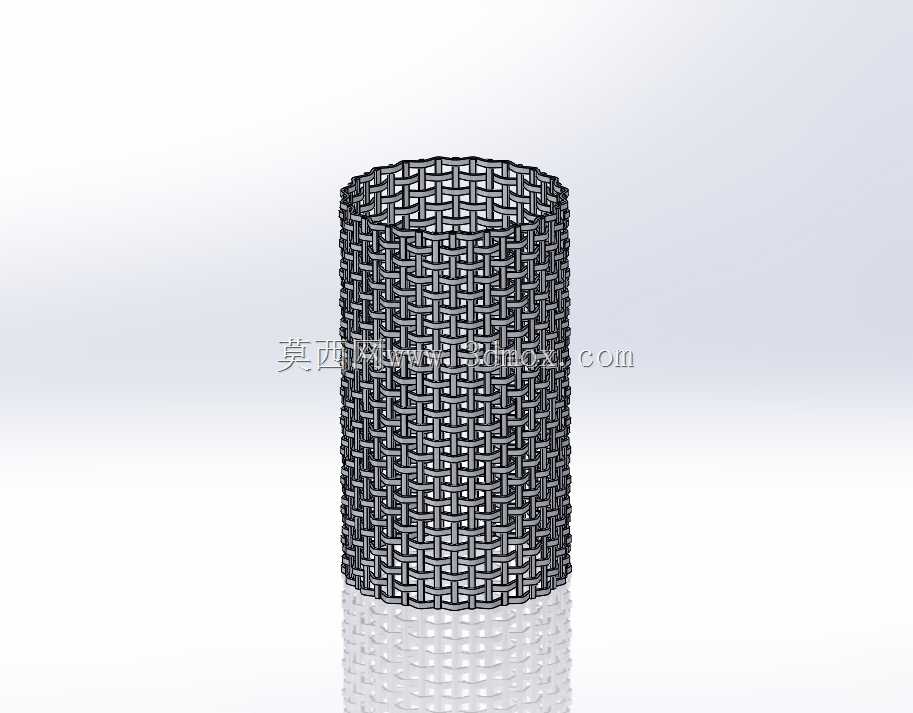

编织结构圆筒形金属丝网过滤管件

这类编织网格管件在流体过滤、物料筛分场景中应用十分广泛，从化工管路的前置粗滤单元，到食品加工生产线的浆料筛分组件，再到通风系统的进气防护网罩，都能见到这类结构的身影。不同于冲孔板类的过滤构件，编织丝网的通透率更高，同等通流面积下的压损更小，适合对流量要求较高、杂质粒径相对均匀的工况使用。设计这类构件时，首先要确认安装边界的配合尺寸，管件的外径要和对接的管路内壁预留合理的安装间隙，过大会导致装配时刮擦丝网造成网丝错位，过小则会出现旁流缝隙，让未经过滤的介质从侧边漏过，直接影响过滤效果。网丝的直径和编织密度要匹配工况的过滤精度要求，网丝过细虽然能提升通透率，但在带压流体的长期冲刷下容易出现断丝问题，尤其是输送带有固体颗粒的介质时，颗粒的持续撞击会加速网丝的疲劳破损；网丝过粗则会降低有效通流面积，提升管路的运行阻力，增加后端输送设备的负载。建模过程中要优先处理编织结构的交错逻辑，每根网丝的上下叠压关系要和实际编织工艺保持一致，经丝和纬丝的弯曲弧度要贴合真实编织的应力状态，不能为了建模省事直接用交叉穿插的结构代替，否则后续做有限元受力分析时，网丝接触位置的应力计算结果会和实际情况出现较大偏差，无法指导后续的样件试制。圆筒的上下端要根据安装需求设计对应的连接结构，常见的有翻边压合、端圈焊接两种形式，翻边结构适合厚度较薄的细网，安装时直接卡在管路的密封槽内即可，焊接端圈的结构则适合高压工况，端圈可以加工出螺纹或者快装接口，和上下游管路实现刚性连接。建模时还要注意丝网拼接位置的处理，整圈网面的编织纹路要连续对齐，不能出现纹路错位或者网孔大小不均的问题，实际生产中这类拼接缺陷会导致局部应力集中，在压力波动时最先从拼接位置出现开裂。另外要考虑丝网的成型回弹，金属丝编织完成后弯成圆筒时会有一定的回弹量，建模时的预弯半径要根据网丝的材质和直径预留对应的回弹补偿，保证卷制完成后的管件尺寸刚好符合安装要求，不需要二次校形就能直接装配。这类构件的支撑结构也不能忽略，当管件长度较长或者工作压力较高时，要在丝网内侧增加冲孔支撑衬管，衬管的孔径要大于丝网的过滤孔径，避免遮挡通流面积，同时给丝网提供足够的径向支撑，防止丝网在压差作用下出现凹陷变形甚至撕裂。
