连续式物料称重计量料斗装置

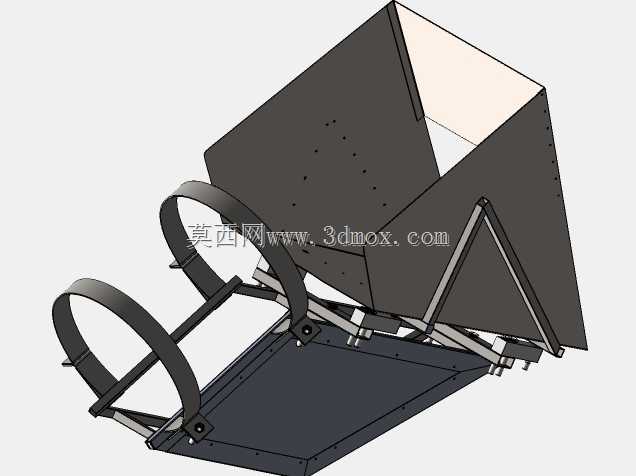

在散料加工、粮食储运、建材生产、化工原料输送这类需要连续作业的生产场景里，物料的动态在线计量一直是流程管控里的核心环节，这套连续称重装置正是针对这类工况设计的在线计量单元，可直接嵌入现有物料输送链路，无需中断生产流程就能完成物料重量的实时采集，替代传统间歇式称重需要停机、人工转运计量的低效模式。从结构设计来看，装置上部采用敞口斜壁式受料斗结构，斗壁倾斜角度经过物料安息角校核，针对颗粒状、粉状散料可实现无滞料滑落，避免物料粘附斗壁造成的计量偏差，料斗侧板预留多组安装孔位，可根据现场输送物料的粒度、流动性差异加装耐磨衬板或者导流挡板，适配不同物料的进料缓冲需求。下部的承载框架采用双侧箍带式抱紧结构配合铰接支撑点，将料斗的重量载荷均匀传递到下方的称重传感单元，避免偏载造成的计量误差，框架侧面的三角加强筋结构可抵消物料落料时产生的侧向冲击力，减少动态称重过程中的数值波动，保证计量精度稳定。安装层面，装置底部预留标准安装基面，可直接对接皮带输送机、振动给料机的出料端，整体安装边界可适配多数常规输送线的架体高度，进料口宽度可覆盖常规皮带输送机的出料幅宽，无需对现有输送线做大规模改造即可完成加装。功能实现上，这套装置可在物料连续通过的过程中实时采集累计重量数据，可对接生产线的PLC控制系统实现给料速度的闭环调节，当累计重量达到设定阈值时可联动下游设备完成物料分流、批次管控，相比静态称重设备，可大幅提升连续生产流程的计量效率，减少物料转运过程中的撒漏损耗。设计过程中针对动态称重的干扰因素做了结构优化，铰接支撑点采用低摩擦阻尼结构，可过滤物料下落冲击、输送设备振动带来的数值干扰，保证动态计量的稳定性，整体框架采用型材焊接后去应力处理，避免长期受载出现结构形变影响计量精度，箍带式的料斗固定结构也方便后期料斗的拆卸清理，针对有腐蚀性的特殊物料，可快速更换对应材质的料斗部件，无需改动整体承载框架。
