手摇式旋转传动曲柄结构设计

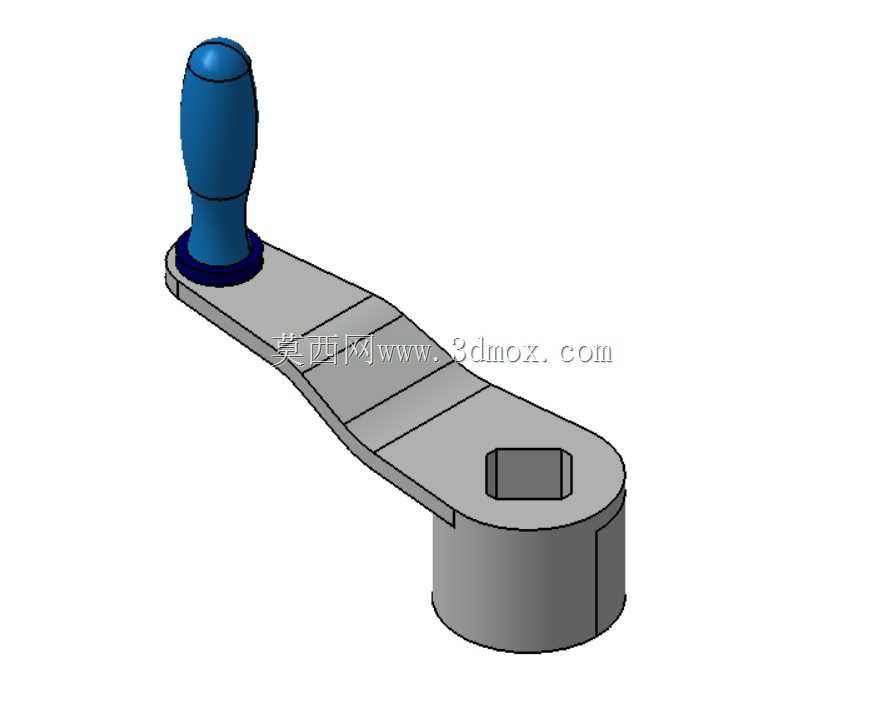

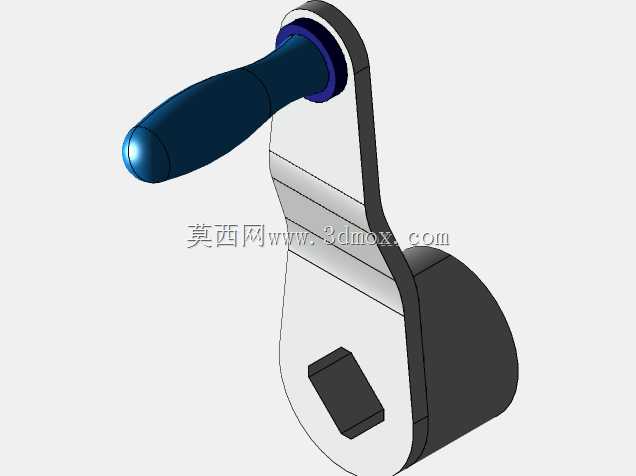

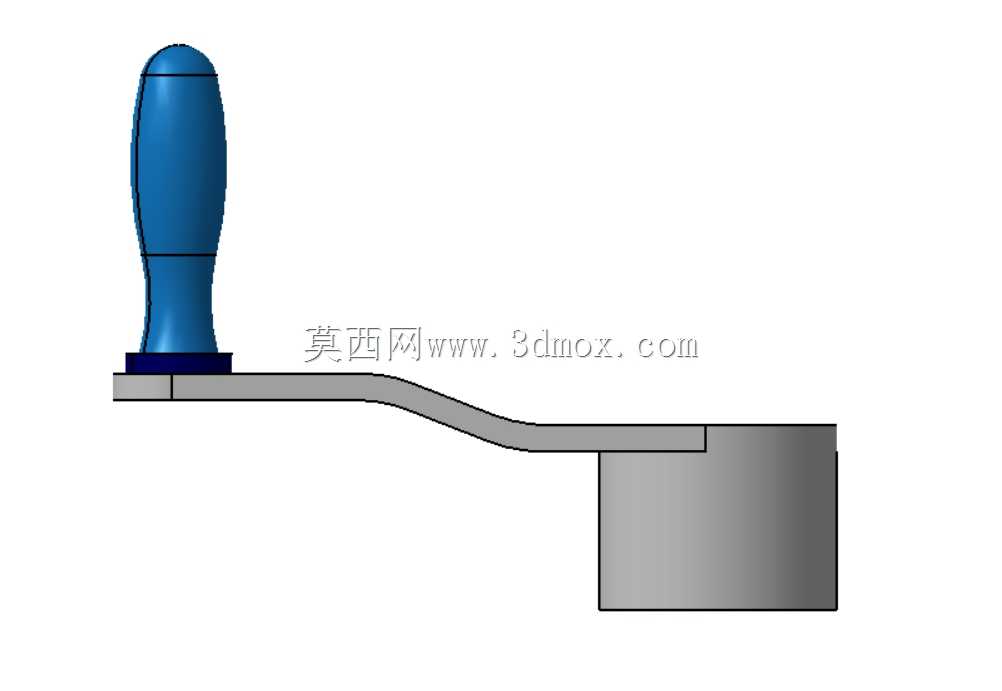

这款手动曲柄构件，核心作用是将人手施加的圆周摆动力矩转化为转轴的旋转动力，在不少需要手动驱动、应急操作的机械场景里都能见到它的身影。早年的燃油发动机启动环节，这类曲柄是核心操作部件，操作人员通过摇转曲柄带动发动机飞轮达到启动转速，完成整机的初始点火启动；部分老旧车型的启动机构也搭载同结构构件，作为电启动失效后的备用操作方案。除了重型设备的应用场景，微型化的同结构曲柄还广泛用在小型文具、户外钓具上，比如卷笔刀的进刀驱动、钓鱼卷线器的收线传动，都依赖这类曲柄的力矩放大作用，降低手动操作的施力强度。从结构设计逻辑来看，这款曲柄采用了偏心摇臂布局，握持端做了符合人体工学的椭球形握柄设计，握柄与摇臂主体之间设置了独立的旋转衬套，摇转过程中握柄可相对摇臂自转，避免操作人员手掌与握柄之间产生滑动摩擦，长时间操作也不会磨伤手部。摇臂主体采用变截面的流线型结构，从握柄安装端到动力输出端，截面厚度逐步增加，匹配力矩传递过程中的应力分布规律——越靠近输出轴位置，扭矩载荷越大，加厚的结构可以避免长期受力出现形变断裂。动力输出端采用内四方孔的连接结构，这种连接形式加工简单，对中性好，传递扭矩时不会出现径向打滑，同时能承受一定的轴向窜动，适配多数需要手动驱动的方头转轴安装需求。安装边界上，输出端的圆柱凸台起到轴向定位作用，安装时凸台嵌入设备端的定位沉孔内，可限制曲柄工作时的轴向窜动，保证摇转过程的稳定性；摇臂的回转半径经过合理设计，既保证人手操作时的力臂长度足够，降低施力要求，又不会因为回转半径过大导致操作空间占用过多，适配多数设备的侧边安装空间。握柄表面做了圆弧过渡处理，没有尖锐棱角，握持时贴合手掌弧度，即使施加较大的摇转力也不会产生硌手的问题。整个构件的受力路径清晰，人手施加的力通过握柄传递到摇臂，再通过内四方接口传递到被驱动转轴，结构上没有多余的冗余设计，在保证结构强度的前提下尽可能控制了整体重量，手动操作时不会有过重的累赘感。
