水培种植系统储液供水箱体结构设计

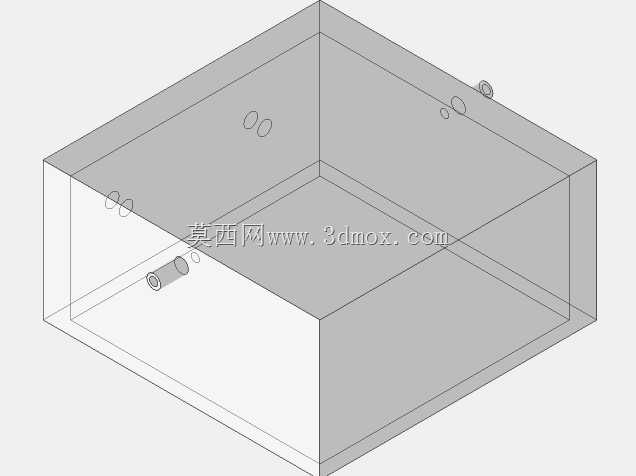

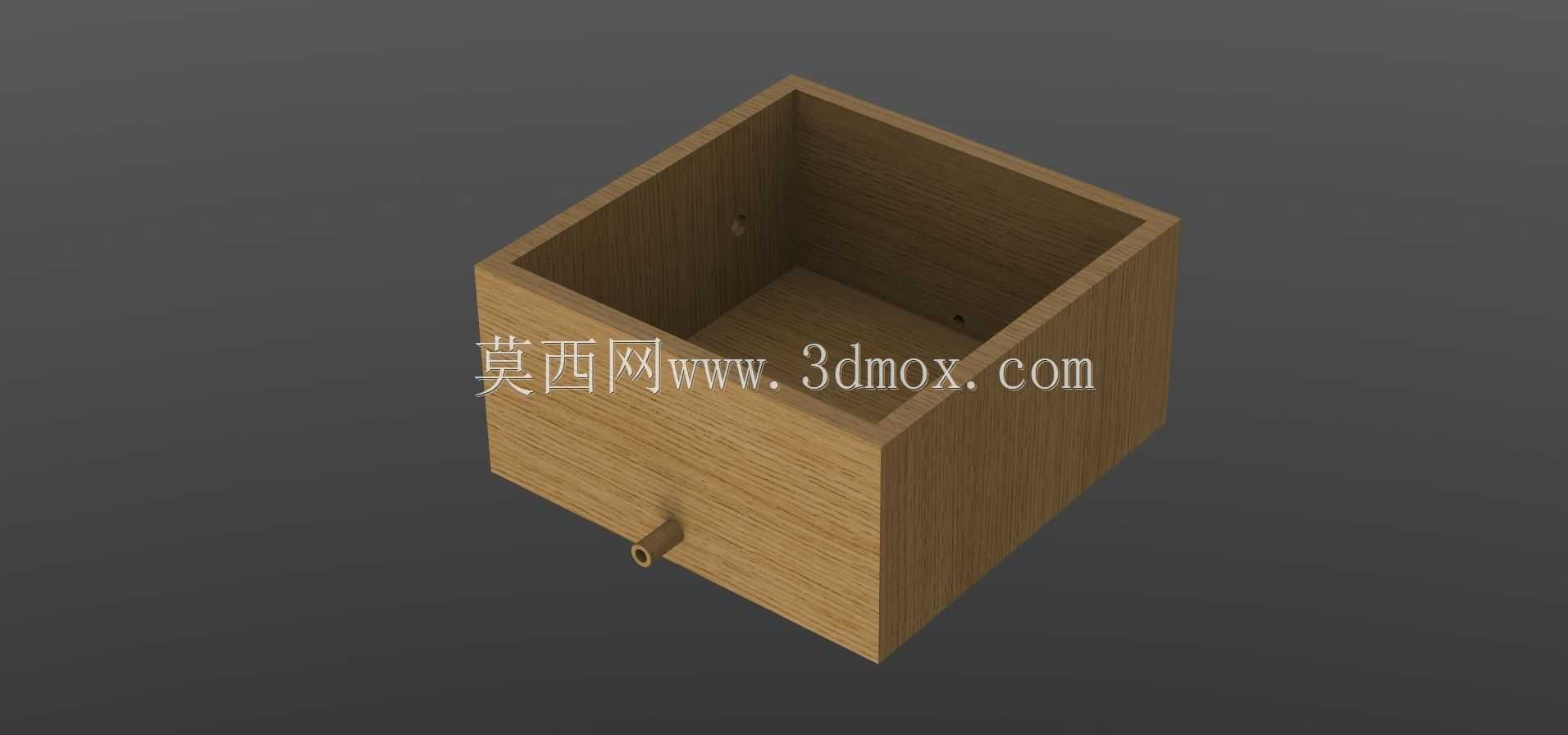

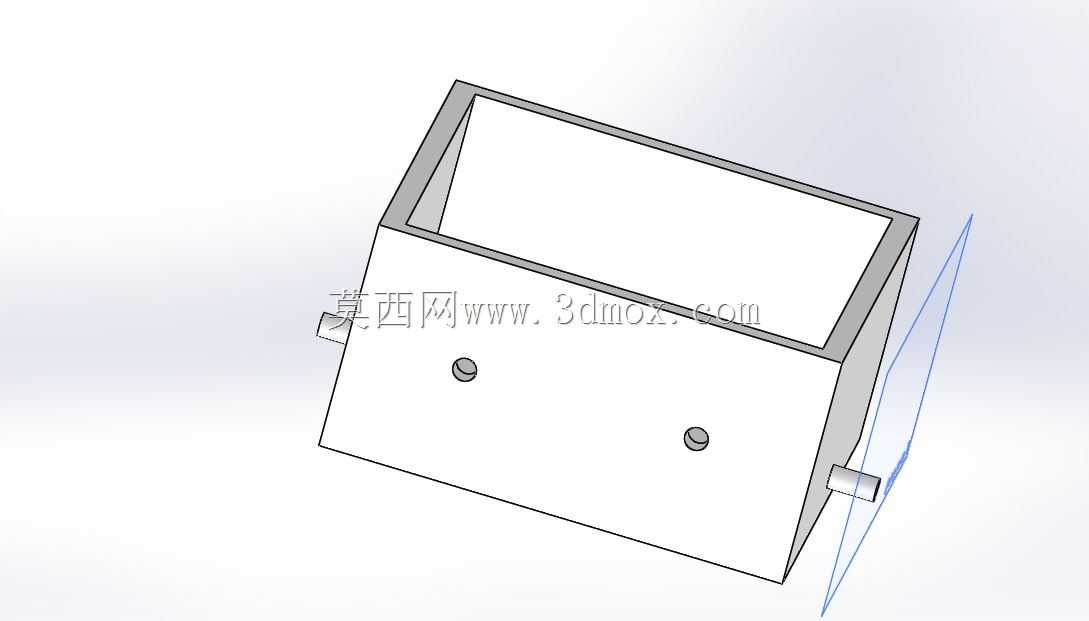

在设施农业无土栽培领域，水培箱体是水培种植系统的核心储液与供液承载部件，主要应用于家庭小型水培种植架、阳台蔬菜种植装置、商用叶菜水培生产线的单元储液环节，承担营养液存储、根系承载空间围挡、供回液路径衔接的多重作用。这款箱体的设计首先围绕水培作业的实际使用需求展开，整体采用敞口内嵌式上沿结构，上方可直接卡接定植板，无需额外设置固定压条，定植板放置后可完全遮挡箱体敞口区域，减少营养液受光照滋生绿藻的概率，同时避免外界杂物掉落污染栽培液。箱体侧壁设置的两组外伸接头，分别对应供液管路与回液管路的安装位，接头采用外圆等径结构，可适配常用的PVC软质水管快接接头，安装时无需额外加工转接结构，直接将管路套入接头后使用喉箍锁紧即可完成管路连接，能够有效降低现场装配的工作量。箱体正面预留的两个沉孔安装位，可用于安装液位传感器或者液位观察浮球组件，方便种植人员实时掌握箱体内的营养液剩余容量，及时补充调配好的栽培液，避免因液位过低导致水泵空转或者作物根系缺水干枯。从结构强度角度考虑，箱体侧壁与底板的连接处采用圆弧过渡结构，既避免了直角位置的应力集中问题，也能减少清洗时的卫生死角，圆弧半径控制在5mm，既不会占用过多内部储液空间，也能满足注塑或者板材焊接加工的工艺要求。箱体的外形尺寸适配常规的600mm宽度种植层架，安装时可直接嵌入层架的预留安装位，侧边与层架立柱的预留间隙控制在10mm，方便后期拆卸维护，箱体底部设置有2mm高度的垫高边，可避免箱体底板直接与层架板面接触，减少长期接触积液导致的板材腐蚀问题。在实际使用场景中，这款箱体可单独作为小型水培装置的主体使用，也可多个拼接组成多层水培种植系统的独立储液单元，每个箱体可独立控制供液节奏，适配不同生长周期作物的营养液供给需求，箱体的内壁做光滑平面处理，日常清洗时可直接用软布擦拭内壁附着的营养液残留，无需使用特殊清洁工具。设计过程中充分考虑了不同使用场景的适配性，箱体的壁厚根据储液容量做了对应匹配，满载营养液时侧壁形变量控制在1mm以内，不会出现侧壁鼓胀导致定植板移位的问题，外伸接头的位置距离箱体底部有15mm的高度差，可避免箱体内沉积的杂质被吸入供液管路造成滴头堵塞。
