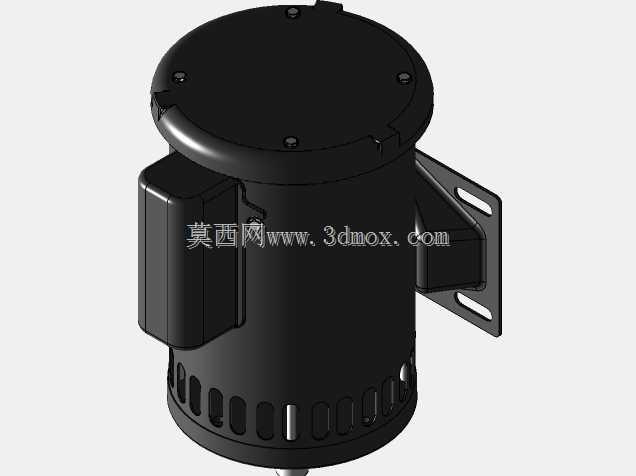

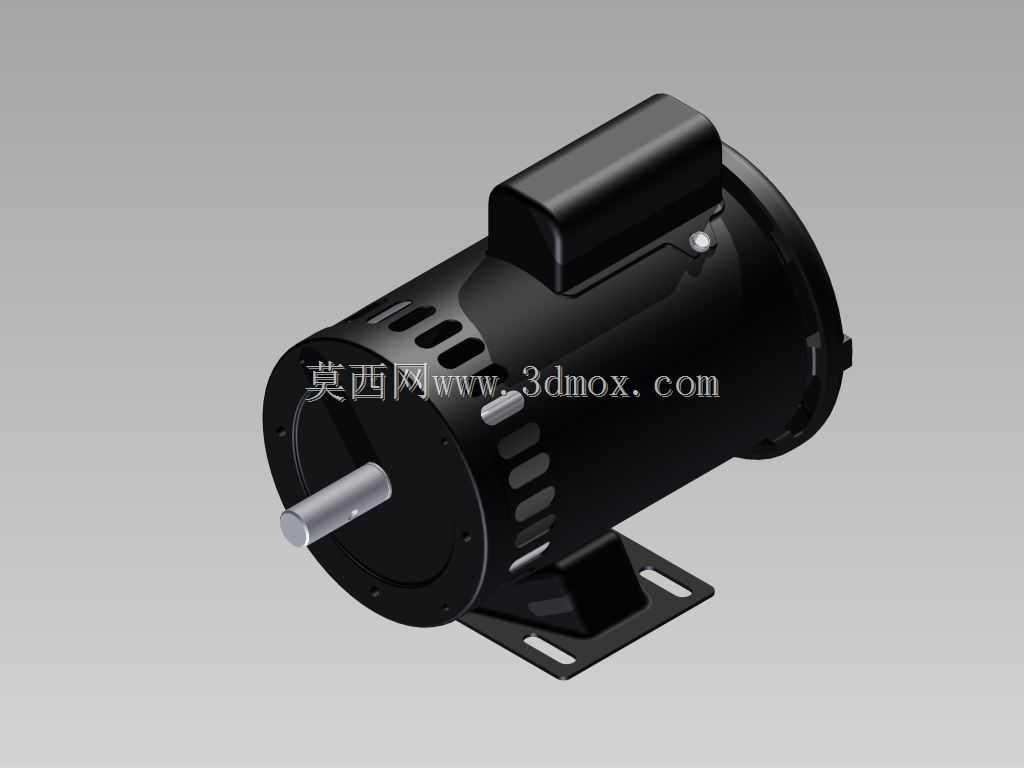

卧式底座安装单相异步电机结构

这款单相异步动力单元，常被应用在民用小型加工设备、家用配套机具、小型输送装置等对三相供电没有覆盖的作业场景中，作为核心动力输出部件，它不需要复杂的变频配套电路，直接接入民用单相供电回路即可稳定输出扭矩，适配台钻、小型砂轮机、家用粮食加工机具、简易输送线等设备的动力需求。从结构设计来看，它采用卧式底脚安装形式，底部的两个安装支脚开有长圆形安装孔，这类孔位设计可以在安装时适配一定范围内的安装孔距偏差，降低机架加工的精度要求，安装时只需将支脚贴合设备的电机安装平面，穿入固定螺栓即可完成定位，不需要额外制作转接法兰，适配多数通用小型设备的安装接口。机身采用全封闭散热结构，外壳表面排布有轴向的散热筋条，电机运行时，尾部自带的风叶产生的气流会顺着散热筋的走向流动，带走绕组运行产生的热量，即使在连续长时间运行的工况下，也能维持绕组温度在合理区间，避免过热烧毁。机身顶部的接线盒采用凸起式独立结构，内部预留了足够的接线空间，方便现场施工时接入电源线与启动电容，接线盒与机身的接缝处做了贴合密封处理，可以阻挡日常作业环境中的粉尘、飞溅水滴进入接线腔，降低线路短路的风险。输出轴采用标准圆柱形轴伸，轴端加工有标准键槽，可以通过键连接传递扭矩，适配带轮、联轴器、齿轮等多种传动连接件，不需要额外对轴伸进行二次加工即可直接配套使用。端盖部分采用止口定位结构，与机身的配合精度较高，能保证输出轴的同轴度，减少运行时的径向跳动，降低轴承的额外磨损，延长整机的使用寿命。在建模过程中，对安装边界的尺寸做了精准还原，包括底脚安装孔的中心距、轴伸的直径与伸出长度、机身的最大外径、接线盒的凸起高度等关键尺寸都做了1:1复刻，设计人员在做设备整体布局时，可以直接调用该模型进行干涉检查，不需要反复测量实物尺寸，能有效缩短设备开发的周期。这类小功率单相电机的启动扭矩足够应对小型设备的带载启动需求，运行时的噪音控制在合理区间，不需要额外做隔音处理就能满足多数作业场景的噪音要求，日常维护也比较简便，只需定期给两端轴承补充润滑脂即可长期稳定运行。
