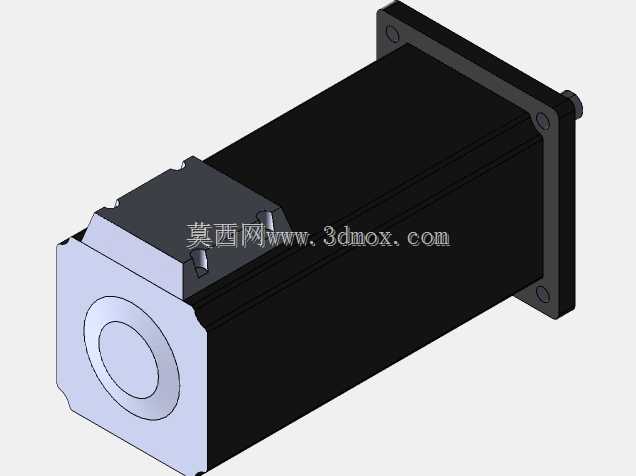

方形法兰安装式步进电机三维结构模型

这款步进电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，没有做多余的外观美化，所有结构特征都对应量产实物的真实设计。从应用场景来看，这类电机大量出现在3C装配流水线的点位进给机构、小型数控雕刻机的轴系驱动、包装设备的定长送料单元、医疗检验设备的样本移载模组中，核心是依靠脉冲信号对应固定转角的特性，实现开环状态下的精准位置控制，不需要额外加装位置反馈元件就能满足多数中低速点位运动的精度要求，能大幅降低整套设备的电控成本。

模型完整还原了前端方形安装法兰的所有安装边界，法兰端的四个通孔位置、止口直径、轴伸长度与直径都严格对应实物安装尺寸，做设备布局时可以直接将这个模型导入装配体，核对安装面与周边传动件的干涉情况，不需要反复调整安装位的预留空间。电机本体的方形机壳做了等比例还原，机壳表面的散热筋结构、后端出线端的防护结构、尾部编码器（部分规格适配）的安装位都做了细节呈现，设计选型时可以直接根据模型的外轮廓尺寸，预留设备内部的布线空间与散热间隙，避免出现装机后电机与周边线槽、结构件碰撞的问题。

从设计思路上，这个模型的结构拆分完全遵循实际电机的装配逻辑：前端盖与机壳的定位止口、定子组件与机壳的过盈配合位、转子与输出轴的连接结构、后端盖的密封槽都做了分层建模，做结构改进时可以直接编辑对应特征，比如调整法兰安装孔的位置适配非标准安装面，或者修改轴伸的键槽尺寸匹配不同的联轴器规格，不需要从零开始绘制基础轮廓。输出轴端的轴肩定位尺寸也做了准确还原，选型时可以直接核对配套同步轮、联轴器的轴向定位尺寸，避免出现轴伸过长导致传动件顶死、或者轴伸过短导致锁紧失效的问题。

实际工程应用中，这类步进电机的选型核心除了扭矩参数，就是安装边界的匹配度，很多新手设计时容易忽略法兰止口的配合尺寸，导致电机安装后出现同轴度偏差，运行时产生抖动与噪音，这个模型把止口的配合公差带对应的尺寸做了明确呈现，装配时可以直接参考这个尺寸设计安装板的止口孔，保证电机轴与负载轴的同轴度要求。另外模型还原的机壳安装基准面，也能帮助设计人员确认电机安装后的平面度要求，避免安装板变形导致电机运行时轴承承受额外径向力，缩短使用寿命。
