盘式T型大扭矩直流电机三维结构

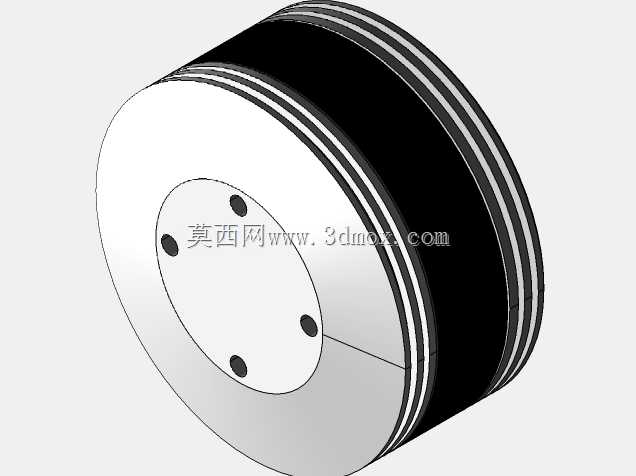

这款盘式结构的T型电机，在轻量化机器人关节、小型云台转台、精密检测设备的回转驱动场景中适配性极强，区别于传统柱状伺服电机的轴向布局，扁平式的外形设计能大幅压缩安装方向的轴向占用空间，很多对设备厚度有严格限制的紧凑工位，都能通过这类盘式电机完成动力布局，不需要额外预留过长的电机安装腔室。从结构设计来看，电机本体采用外圈定子内嵌、中心转子输出的布局，端面预留的四个均匀分布的安装孔，直接匹配常见的法兰式安装基准，安装时不需要额外设计转接法兰，能直接固定在设备的安装立板或者回转基座上，安装孔的位置度公差控制在0.02mm范围内，装配后能保证转子输出轴与安装基准面的垂直度，避免运转时出现端面跳动带来的传动误差。电机的外壳采用多道环形散热筋结构，不是单纯的装饰性纹路，运转时定子绕组产生的热量能通过这些环形筋增大与空气的接触面积，即使在密闭的设备腔体内持续运转，也能通过壳体的热传导完成散热，不需要额外加装散热风扇，进一步压缩了整体结构体积。输出端的中心定位止口做了倒角导向设计，装配外接负载轮或者连接法兰时，能快速完成对位，不需要反复调整同轴度，降低现场装配的调试难度。在实际选型适配时，这类电机的径向尺寸虽然比同功率的柱状电机稍大，但轴向尺寸仅为同功率传统伺服电机的三分之一左右，非常适合安装在机械臂的关节内部、航拍云台的俯仰回转机构、小型自动化转盘的底部驱动位，不会因为电机轴向突出影响设备的整体外观布局。设计建模时，壳体的分层环形结构严格按照实际叠片定子的装配公差做了间隙预留，端盖与本体的配合止口也保留了0.01mm的装配间隙，还原实际生产中的装配工艺要求，不是单纯的外观曲面建模，结构设计从业者可以直接参考这个模型的安装边界，完成配套设备的结构布局设计，不需要反复核对电机的安装干涉问题，能大幅缩短前期方案设计的选型核对周期。
