热电厂热能转换电压厂区整体布局三维设计

　　这套三维设计完整还原了热电厂将热能转换为电能的全厂区布局，从工程落地的角度出发，把厂区内的核心生产单元、辅助配套设施、场内运输动线都做了等比例的结构还原，没有做过度的艺术化简化，所有构筑物的相对位置、设备排布逻辑都贴合实际热电厂的建设规范。在实际的工业应用场景中，这类厂区整体三维模型多用于项目前期的规划评审、厂区改扩建的方案推演、新员工入职的厂区布局认知培训，也可作为热能动力相关专业的教学演示载体，帮助从业者快速建立热电厂整体空间布局的认知，不用到现场就能理清各生产单元的衔接关系。

　　从设备实际用途来看，模型中还原的核心生产区包含了锅炉单元、汽轮发电机组单元、升压变电单元，配套的冷却设施、物料存储区、场内运输通道、围墙与出入口都做了对应呈现，各单元之间的管线通廊预留位置也做了结构示意，完全贴合热电厂从燃料输入、热能转换、机械能传递到电能输出的全流程生产逻辑。设计过程中没有刻意追求单个设备的极致细节，而是把重心放在厂区整体的空间排布合理性上，各功能区的防火间距、运输通道宽度、设备检修预留空间都按照常规热电厂的设计规范做了对应设置，比如核心锅炉区与升压站之间的安全距离、物料堆场与生产区的隔离带、环形消防通道的转弯半径预留，都在模型中做了符合工程实际的体现。

　　在功能特性上，这个模型采用模块化的建模思路，每个功能分区都可以单独拆分查看，既可以整体展示厂区全貌，也可以单独调取某一个生产单元做局部的方案调整，方便设计人员在做厂区优化时快速修改对应区域，不用整体重构模型。所有构筑物的外形都采用实体建模，没有使用贴图替代结构，各建筑的层高、设备的安装高度都按照常规热电厂的实际尺寸做了等比例缩放，不会出现比例失调的问题。

　　设计思路上，建模初期先确定厂区的整体用地边界，按照生产流程的动线逻辑排布核心生产区，再依次配套辅助生产设施、物料存储区、场内道路，最后完成围墙与出入口的设置，整个排布逻辑遵循热电厂生产的物料流向、能量流向，避免出现生产动线交叉、运输路径过长的问题。比如燃料运输通道直接对接物料存储区与锅炉上料区，减少物料转运的距离；冷却设施布置在厂区夏季主导风向的下风侧，减少湿热空气对核心生产区的影响；升压变电单元布置在厂区靠近外电网接入的一侧，减少电能输出的线路损耗，这些排布逻辑都在模型中得到了体现。

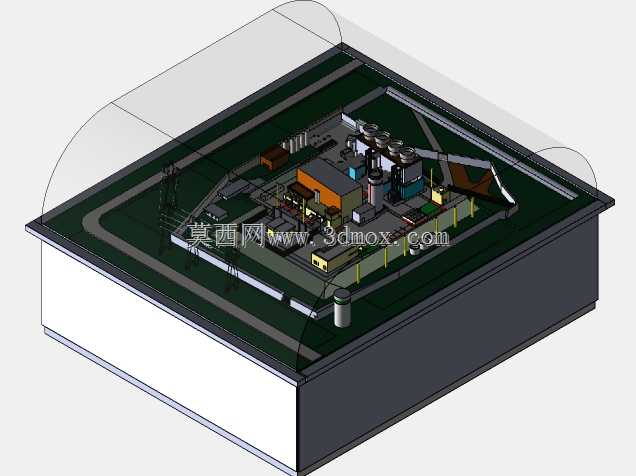

　　从外形尺寸与安装边界来看，整个厂区模型的外轮廓按照常规中小型热电厂的用地规模设置，整体为矩形布局，外围的弧形罩结构为展示用的透明防护结构，不属于厂区实际建设内容，实际厂区的边界为外围的围墙结构，围墙内所有设施的安装边界都预留了足够的检修与通行空间，各设备基础的位置都做了对应的结构示意，方便后续对接土建基础的设计工作。场内的道路宽度满足消防车通行与设备运输的要求，核心生产区周边的检修通道预留了大型设备吊装的作业空间，不会出现设备安装时空间不足的问题。

　　对于结构设计从业者来说，这个模型可以作为厂区整体布局设计的参考模板，在做同类能源类厂区规划时，可以直接参考其功能分区的排布逻辑，结合具体项目的用地条件调整各单元的尺寸与位置，减少前期方案排布的重复工作量；对于设备选型人员来说，可以通过模型直观了解各核心设备在厂区内的布置位置，理清设备之间的衔接关系，在做设备选型时提前考虑设备运输、安装的空间需求；对于三维建模从业者来说，这种大场景厂区建模的模块化思路、比例控制方法、功能区排布逻辑都有实际的参考价值，可以借鉴到同类工业厂区的建模工作中。模型中没有添加冗余的装饰性结构，所有呈现的内容都服务于厂区生产功能的展示，完全贴合工程实际的需求，没有做脱离实际生产的夸张设计。
