高精度温湿度一体传感模块结构设计

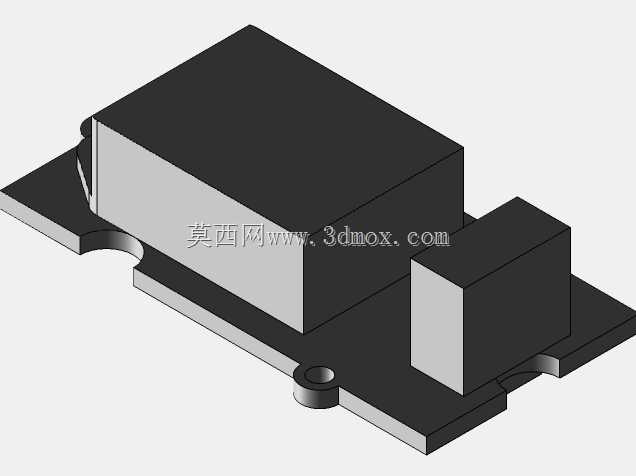

在工业现场环境监测、农业大棚环境调控、实验室恒温恒湿设备配套、智能家居环境感知单元的选型与结构适配工作中，这类温湿度一体传感模块是应用频次极高的感知类元件。不同于基础版本的传感单元，该专业版模块在结构设计上充分考虑了多场景安装的兼容性，主体采用高低错落的双区块布局，较高的区块为核心传感与信号处理电路的封装腔体，较低的区块预留了接口对接的结构空间，底部一体化的安装基板两侧延伸出带定位孔的安装耳，安装孔位做了沉台处理，适配M2规格的固定螺丝，可直接锁附在设备内壁的安装柱上，也可通过配套卡扣卡在标准格罗夫规格的安装导轨上，安装边界清晰，不会和周边排布的其他电子元件产生结构干涉。从功能实现层面看，该模块的检测覆盖范围适配绝大多数常规民用与工业非极端场景，湿度检测区间覆盖5%RH到99%RH，温度检测区间覆盖-40℃到80℃，检测精度控制在相对湿度2%、温度0.5℃的水平，完全能满足对检测数据准确度有较高要求的应用场景，比如医药仓储的环境监测点位、精密电子生产车间的环境反馈单元，都可以直接选用该模块作为感知前端。在做三维结构适配设计的时候，需要重点注意模块的气流流通空间，核心传感区域的上方不能被结构件完全遮挡，要预留不小于5mm的空气流通间隙，避免因为局部气流滞止导致检测数据出现偏差；模块的接线接口位于侧端，布线时要预留足够的线缆弯折空间，避免线缆硬折挤压到模块本体。整个模块的外壳做了哑光防静电处理，既可以减少外界粉尘在表面积累，也能避免静电积累对内部电路造成干扰，底部基板的边缘做了圆角过渡，没有尖锐的毛刺结构，在自动化装配线上也能顺利通过振动盘送料，不会出现卡料的问题。不同于散件式的传感元件，该模块已经完成了核心电路的封装与校准，结构设计人员在做设备配套的时候，不需要额外设计传感元件的保护电路结构，只需要预留对应的安装空间与接线点位即可，能大幅缩短整机的研发周期，也减少了后期校准调试的工作量。在户外柜体类设备中应用时，可在模块外部配套透气防水罩，不影响检测精度的同时，避免雨水直接淋洒到模块表面造成元件损坏，模块本身的结构强度足够应对常规的装配应力，正常锁附安装时不会出现壳体开裂的问题。
