曲面造型PET饮料包装瓶三维设计

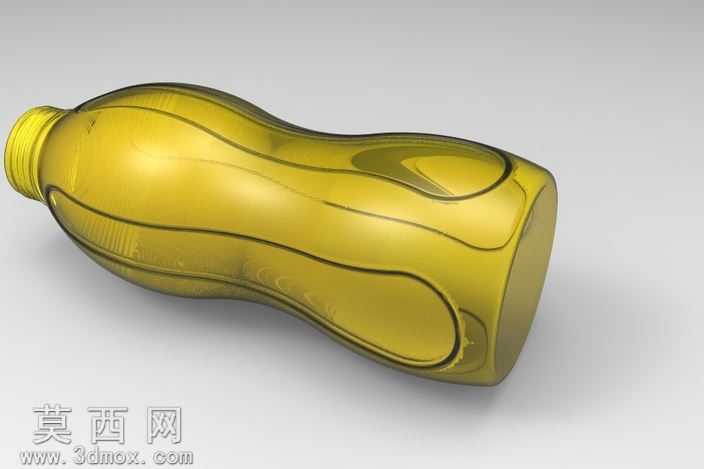

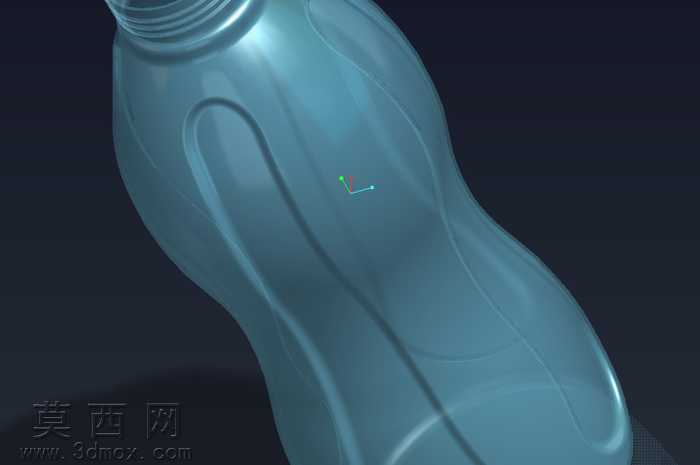

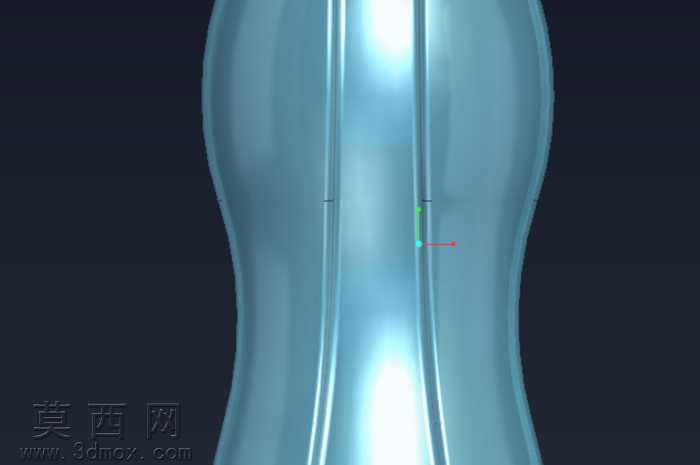

本作品为PET材质饮料包装瓶的三维设计方案，全程采用曲面建模逻辑完成整体造型构建，精准还原了PET瓶的实用结构与流畅外观特征。建模过程中首先梳理瓶身的整体轮廓曲线，从瓶口螺纹区域开始搭建基础线架，瓶口部分严格匹配通用饮料瓶盖的旋合尺寸，螺纹牙型的螺距、牙高都按照实际包装标准做参数化控制，保证后续结构对接的通用性。瓶身主体部分采用多组引导线扫掠、边界曲面混合的方式构建，针对瓶身的握持凹陷区域做了曲面连续性优化，确保G2连续的曲面过渡，避免出现棱角生硬、光影断层的问题，既还原了真实PET瓶握持时的贴合手感，也让曲面在渲染阶段能够呈现自然的光影反射效果。瓶身底部的花瓣式防滑结构做了细节处理，每一处凹陷的曲面都做了加厚前的偏移校验，避免后续实体化时出现壁厚不均的问题。材质设置上选用半透明PET塑料材质，调整了材质的折射度、粗糙度与透光参数，还原PET材质特有的淡蓝色通透质感，渲染时添加了柔和的环境光与定向光源，让瓶身的曲面起伏能够通过光影变化清晰展现，直观呈现曲面造型的流畅度。设计过程中重点考量了PET吹塑工艺的成型特性，所有曲面的转角位置都预留了合理的脱模斜度，瓶身壁厚按照常规PET瓶的0.2-0.3mm区间做均匀偏移处理，避免出现壁厚突变导致的吹塑成型缺陷。整体模型没有冗余的几何特征，曲面拓扑结构规整，既可以作为包装设计的外观方案参考，也可以用于后续的模具设计、吹塑工艺仿真等环节，完整展现了曲面建模在薄壁包装容器设计中的应用技巧，通过线架搭建、曲面构面、连续性校验、实体加厚、材质赋予的完整流程，实现了外观还原度与结构合理性的统一。
