螺旋式单立柱旋转台阶结构设计

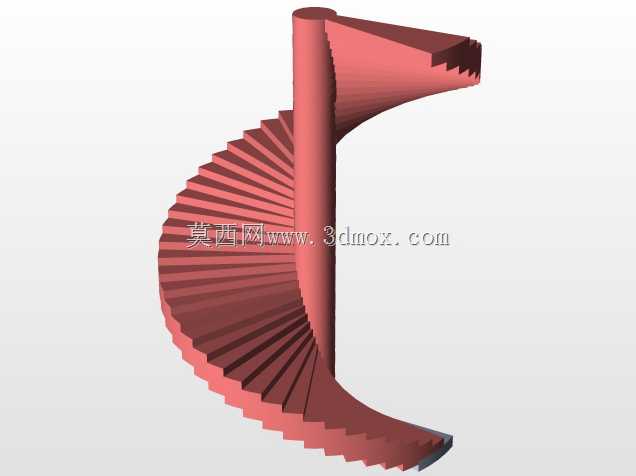

这类单立柱螺旋台阶结构，常应用在空间受限的工业操作平台、设备检修通道、小型仓储夹层通行场景中，相比直跑台阶能节省60%以上的水平投影占地，在层高3米以内的垂直通行场景下适配性极强。整个结构以中心圆柱作为核心承重载体，所有踏步板沿立柱周向螺旋排布，每一级踏步的内端与立柱外壁做刚性连接，踏步外侧无额外支撑结构，整体受力通过踏步传递至中心立柱，再由立柱上下端的固定结构传导至安装基面，这种受力形式对安装基面的承重要求较低，不需要额外布设大面积支撑梁架。设计阶段首先要确定通行需求对应的踏步参数，常规单人通行的踏步内侧宽度不小于15厘米，外侧宽度控制在40厘米以内，踏步厚度根据通行载荷调整，常规检修通行场景下踏步板厚度取6-8毫米即可，相邻踏步的垂直高差保持在18-22厘米区间，避免通行时出现踏空或抬腿费力的问题。螺旋升角的设定需要结合总层高调整，总升角控制在35度到40度之间，既保证踏步投影不出现重叠，也不会因为坡度过陡增加通行风险。中心立柱的直径根据整体高度匹配，3米以内通行高度的立柱直径取120-150毫米即可，立柱上下端需要预留法兰安装位，上端可连接上层平台的预埋钢板，下端固定在地面预埋的承重基础上，安装时需要保证立柱的垂直度偏差不超过千分之一，避免螺旋排布的踏步出现倾斜。每一块踏步板都做了等角度偏转，相邻踏步的周向偏转角度根据总踏步数计算，保证整圈螺旋上升的轨迹顺滑无突变，踏步边缘做了小角度的防滑折边，避免通行时脚底打滑，部分踏步外侧预留了扶手安装孔位，可根据实际使用需求加装螺旋扶手，提升通行安全性。这类结构在实际应用中不需要占用连续的直线通道，可在角落、设备旁的狭小空间内完成布设，日常维护只需要检查踏步与立柱的连接焊缝是否开裂、立柱固定螺栓是否松动即可，整体结构没有易损传动部件，使用寿命长，适配多种工业场景的临时或永久垂直通行需求。建模过程中需要重点校验每一级踏步的空间位置，避免出现踏步干涉、高差不均的问题，螺旋线的轨迹要与立柱同轴度保持一致，保证所有踏步的受力均匀，避免局部应力集中导致结构变形。
