柴油发动机燃油喷油器总成结构

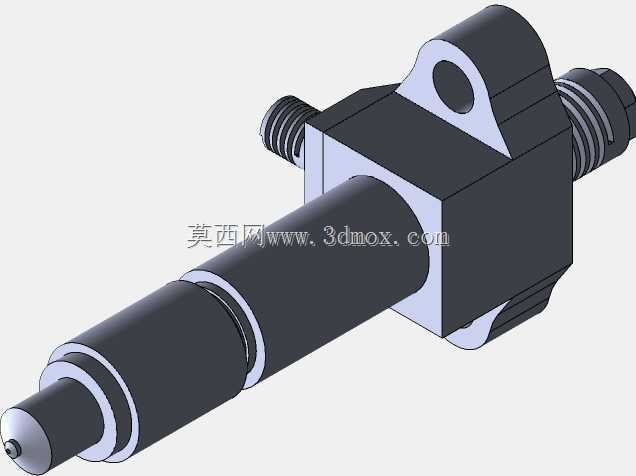

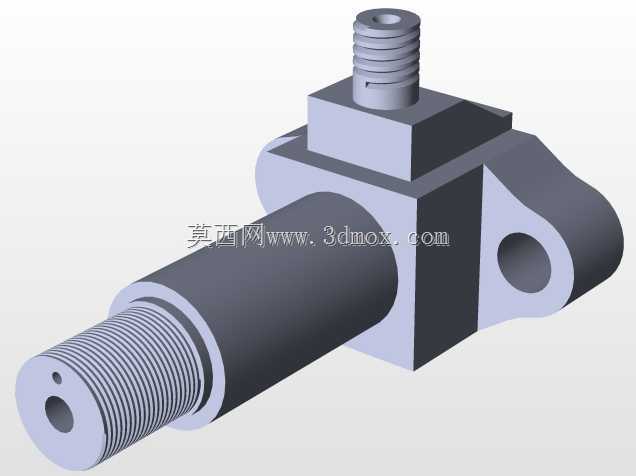

　　这套喷油器总成的三维结构，围绕柴油发动机缸盖安装位的实际边界搭建，主体沿长轴方向布置，前端细长喷嘴段伸入燃烧室区域，中段方形阀体作为核心承载块，后端两侧伸出带外螺纹的燃油接管，顶部带孔耳板用于缸盖定位固定。从整机布置角度看，喷油器属于燃油喷射系统的终端执行部件，工作时高压燃油经侧方螺纹接口进入阀体内部，经精密偶件调压后，由前端喷嘴以雾化形态喷入气缸，直接决定柴油的雾化质量、喷油正时与燃烧效率，广泛配套在商用车柴油机、工程机械动力单元、农用机械发动机以及固定式柴油发电机组上。

　　做结构设计时，最先要卡的是安装边界：前端喷嘴的外径与伸入长度必须匹配缸盖喷油器护套的孔位，插入后喷嘴尖端要落在燃烧室凹坑的设计位置，既不能过长触碰活塞顶面，也不能过短导致油束落点偏移；中段方形阀体的对边尺寸决定了缸盖上安装座的沉孔空间，周边要留出压板或紧固件的操作间隙；顶部耳板的通孔中心距与孔径，直接对应缸盖上的安装螺柱，装配时喷油器绕自身轴线的转角也要锁定，因为喷嘴的喷孔方向有严格方位要求，装偏会让油束打到缸壁或气门上。后端两侧的螺纹接头分别承担高压油进油与回油的职能，螺纹规格、接头伸出长度以及六角对接面的位置，都要和整车高压油管的走向匹配，避免油管出现急弯、干涉气门室罩盖，或者在发动机振动下产生附加弯矩。

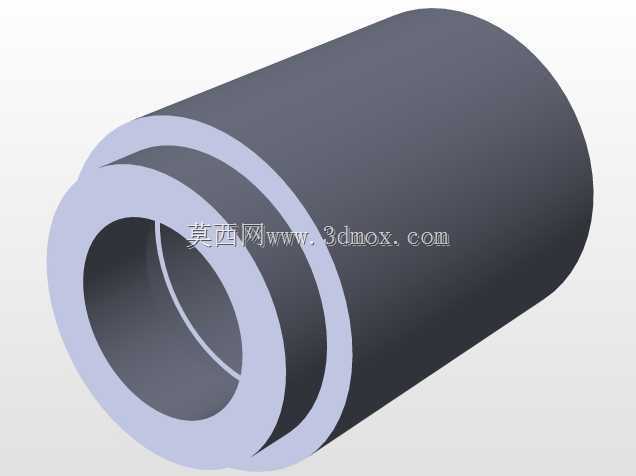

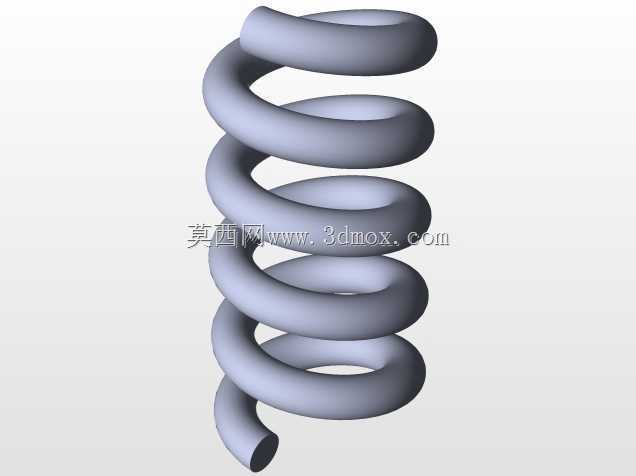

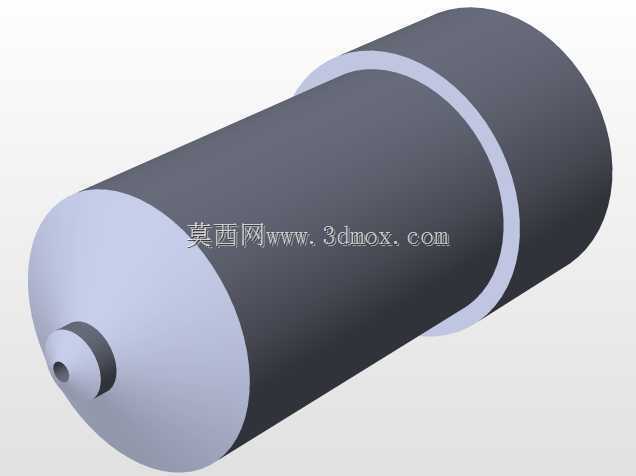

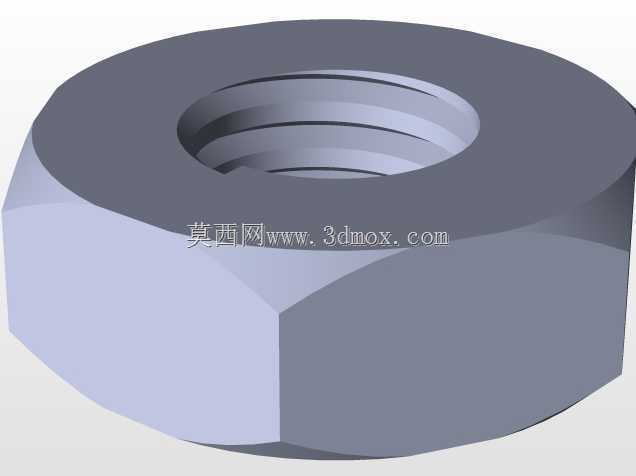

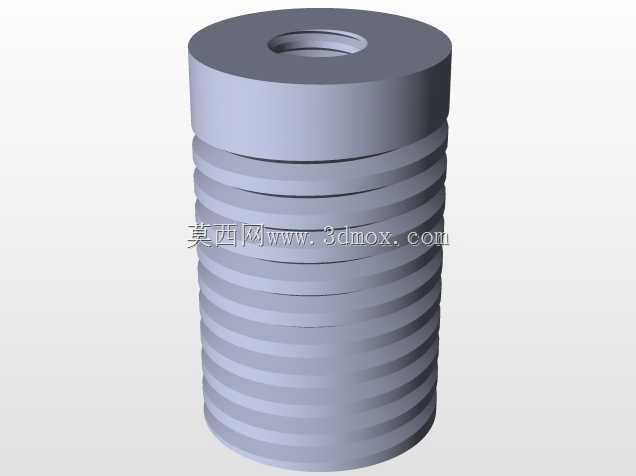

　　从功能特性上拆解，这个总成把油道、针阀偶件、调压弹簧、紧帽结构都集成在阀体内部，外形上能看到的多层环形台阶，一部分是密封端面，靠铜垫圈或成型密封件实现燃烧室侧的燃气密封，防止高压气缸漏气；另一部分是装配定位面，保证喷嘴与阀体的同轴度。顶部的耳板除了穿螺栓固定，其加厚的凸台结构也能分散压紧力，避免铝合金或钢制阀体在长期交变载荷下出现局部压溃。两侧螺纹接口的端部预留了标准管接头密封面，建模时螺纹段的长度、退刀槽位置都做了还原，现场装配时可以直接参照判断油管拧入深度，避免拧入过深顶坏内部油道，或是拧入不足造成高压漏油。

　　建模过程中把各个装配台阶的配合关系做了区分：喷嘴与阀体之间的配合属于精密间隙配合，三维里保留了均匀的配合环带，方便出工程图时标注形位公差；阀体外部的非加工面做了简化拔模斜度，符合锻件或机加工坯件的实际工艺；耳板上的安装孔做了沉台处理，对应螺栓头部的支承面。在做发动机周边管路干涉检查时，这套模型可以直接导入动力总成装配体，核对喷油器与气门室盖、高压共轨管、燃油油管、线束插头之间的间隙，尤其是发动机运行过程中缸盖会有热膨胀，冷态装配间隙要预留出热态补偿量，喷油器本体的长度方向膨胀量、油管接头的相对位移都能借助这个装配模型做模拟校核。

　　对于售后维修与备件选型场景，该结构也能直观呈现拆装顺序：松开顶部耳板固定螺栓后即可整体拔出喷油器，后端油管接头在拆解前需要先断开高压油管，喷嘴端部的积碳清理区域、密封垫圈的更换位置都能在模型上明确识别。不同于汽油机的火花塞安装逻辑，柴油喷油器要同时承受燃油的高压脉动与燃烧室的高温燃气冲击，阀体的刚性设计、各段轴径的过渡圆角都在模型上有所体现，避免应力集中在油压反复冲击下产生阀体裂纹。整体结构没有冗余的复杂曲面，全部以机加工可实现的回转体、方块体、安装耳板组合而成，完全贴合车间实际加工与装配的工艺逻辑，既可以作为燃油系统教学的演示模型，也能作为新机型开发时喷油器布置选型的参考参照，帮助设计人员在方案阶段就把安装空间、接口方位、密封位置的潜在问题提前排查掉。
