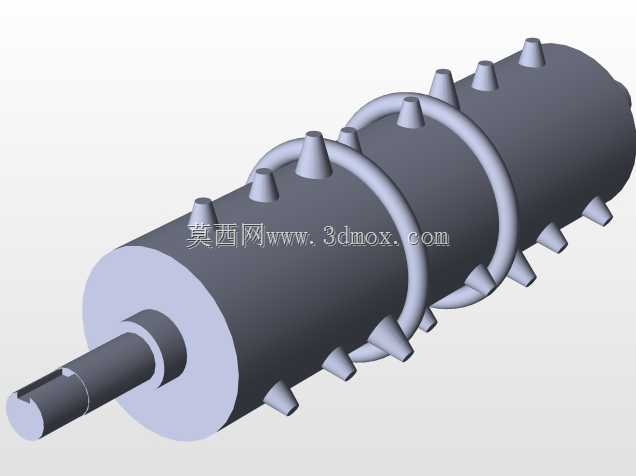

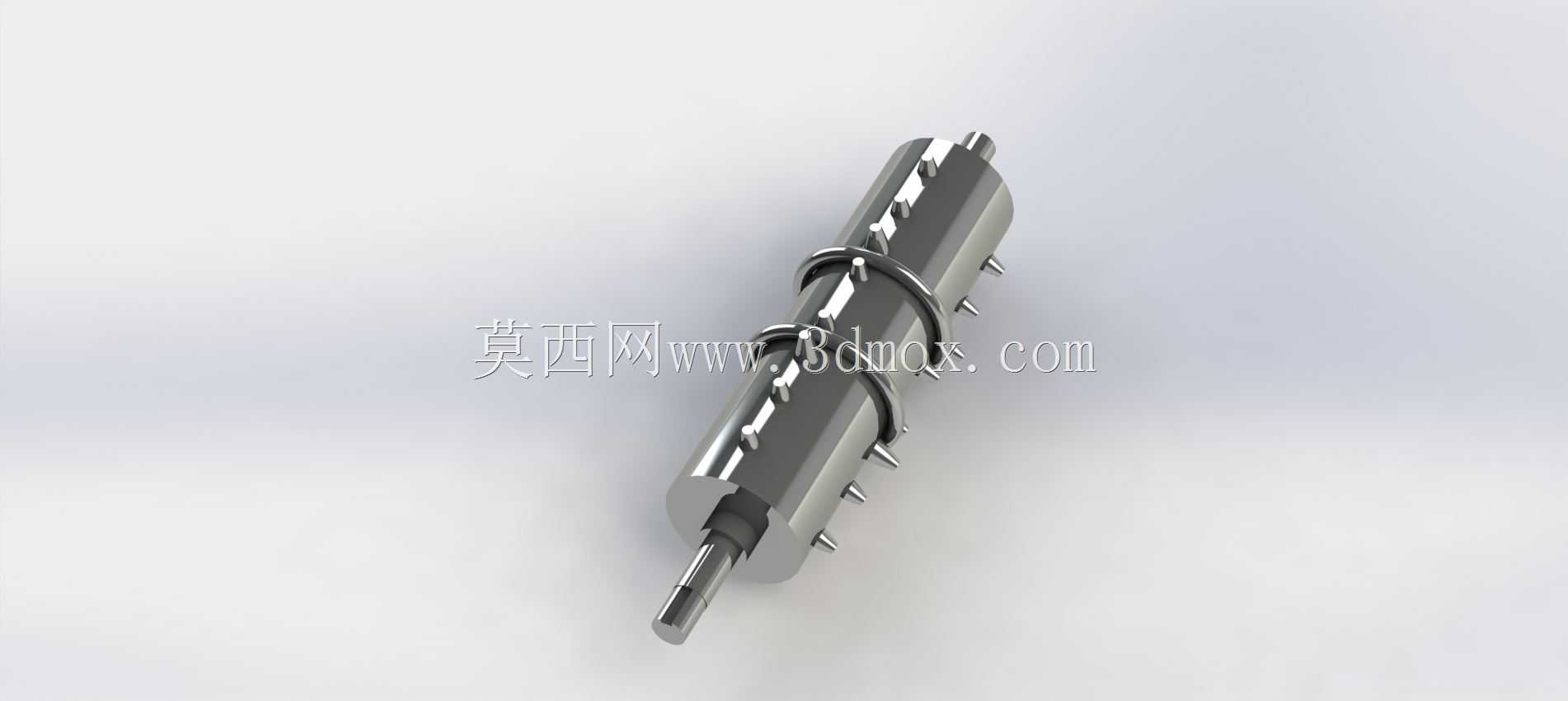

带凸刺环向结构的剥皮辊轴结构

该辊轴构件主要应用于农林作物初加工、线缆外皮处理等场景的剥皮工序中，作为核心执行部件承担物料进给与外皮剥离的双重作用，区别于普通光面输送辊，其表面的凸刺与环向挡圈结构经过针对性排布设计，可在辊体转动过程中，通过凸刺嵌入待处理物料的外皮表层，配合相邻辊组的差速转动实现外皮与内部芯材的分离，同时环向挡圈可限制物料在辊面的轴向窜动，避免加工过程中物料偏移导致的剥皮不均、卡料问题。从结构设计逻辑来看，辊体主体采用圆柱空心结构设计，在保证整体结构刚性的前提下降低辊体自重，减少转动惯量对驱动端的负载冲击，一端伸出的轴头加工有键槽结构，可通过平键与驱动链轮、带轮实现扭矩传递，轴肩位置预留有轴承安装位，可适配标准深沟球轴承实现辊体的转动支撑，安装时需保证两端轴头的同轴度公差控制在0.05mm以内，避免转动过程中出现径向跳动影响剥皮精度。表面凸刺采用圆锥台结构，根部与辊体外壁做圆角过渡处理，避免应力集中导致的凸刺断裂问题，凸刺沿辊体周向呈螺旋线排布，可在转动过程中对物料形成持续的轴向推送力，配合环向挡圈的限位作用，让物料在剥皮区间内保持稳定的进给速度，不会出现局部堆积或打滑空转的情况。在安装边界上，该辊体的有效工作长度可根据加工设备的幅宽进行适配调整，两端轴头的伸出长度需匹配设备机架的侧板厚度、轴承座安装尺寸，预留足够的密封件安装空间，避免加工过程中碎屑、汁液进入轴承位置造成卡滞。实际应用中，该类辊轴通常成组配对使用，上下辊或平行排布的多根辊体之间保持可调间隙，可根据待处理物料的直径、外皮厚度调整辊间距与转动差速，适配不同规格的原木、果蔬、线缆等物料的剥皮作业需求，凸刺的高度、排布密度可根据加工物料的特性做参数调整，比如处理硬质外皮物料时可适当增加凸刺高度与排布密度，处理软质外皮物料时降低凸刺高度避免损伤内部芯材。整体结构没有复杂的异形曲面，加工工艺性较好，辊体主体可采用无缝钢管焊接两端轴头后经车削加工成型，表面凸刺可采用焊接或整体铸造的方式与辊体结合，后续经调质处理提升表面耐磨性，延长构件的连续作业使用寿命。
