可拆式低压滤水器3D打印结构设计

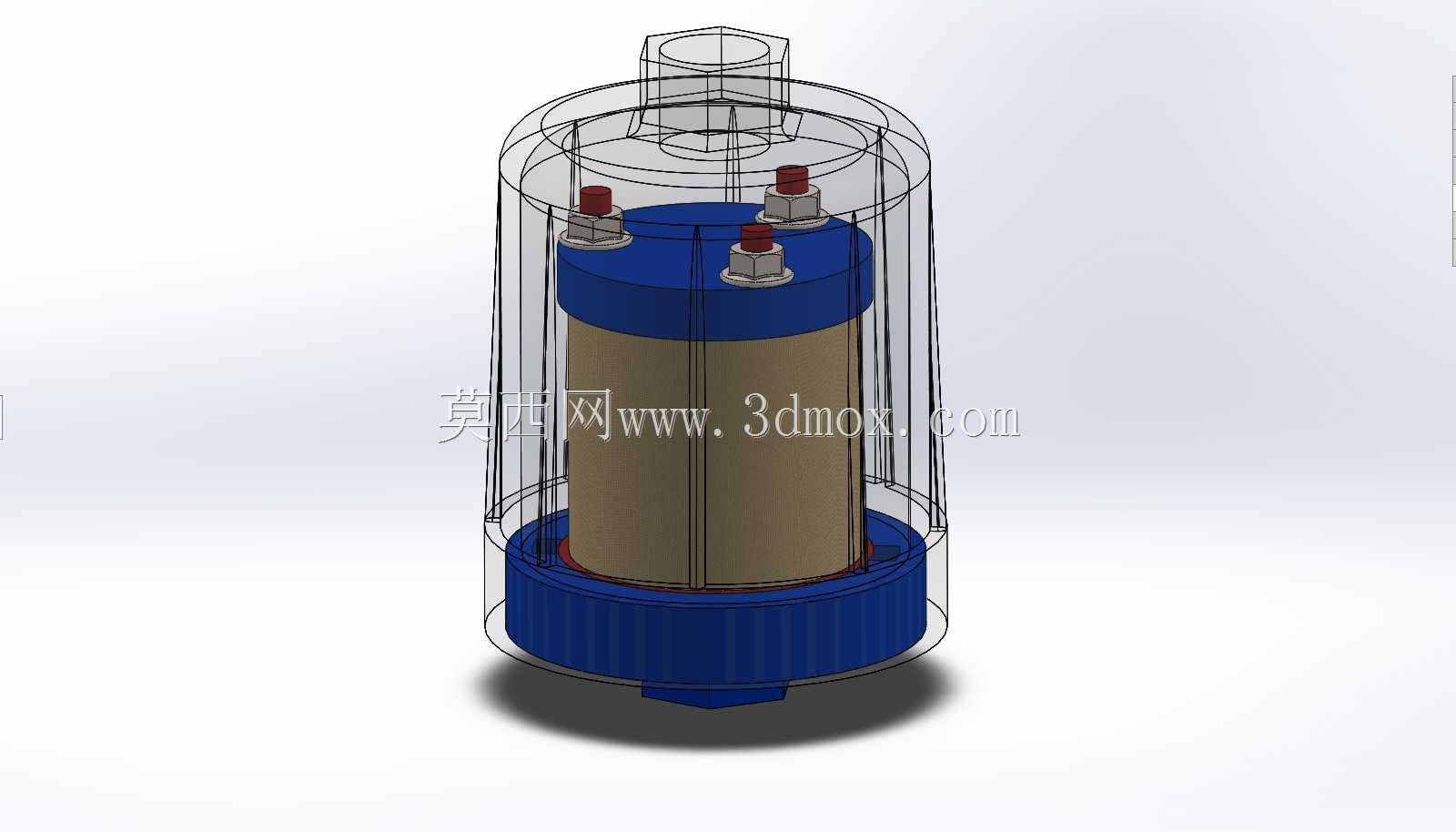

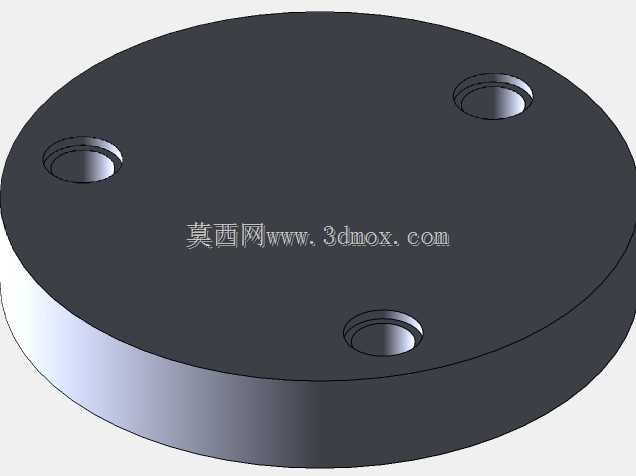

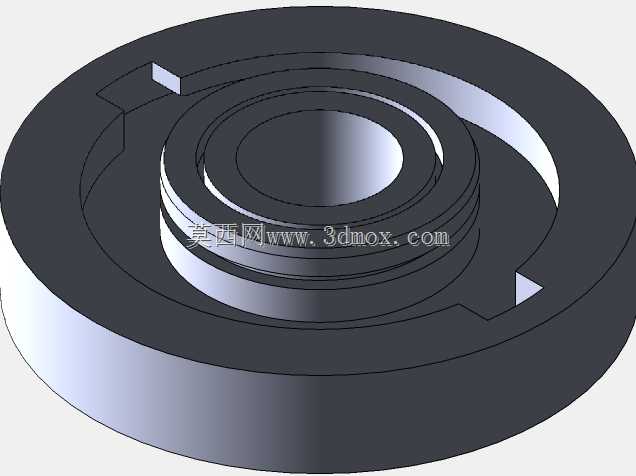

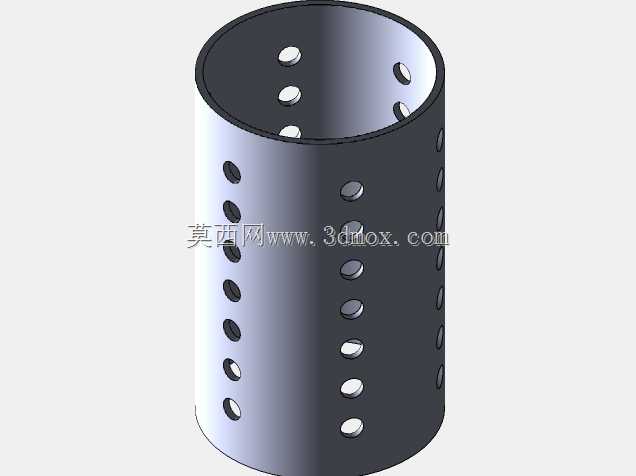

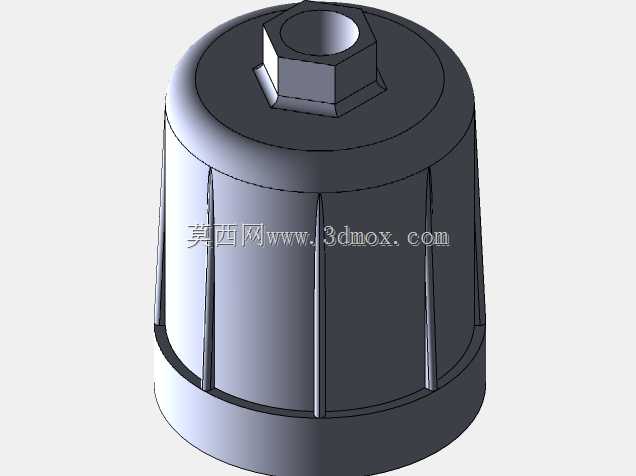

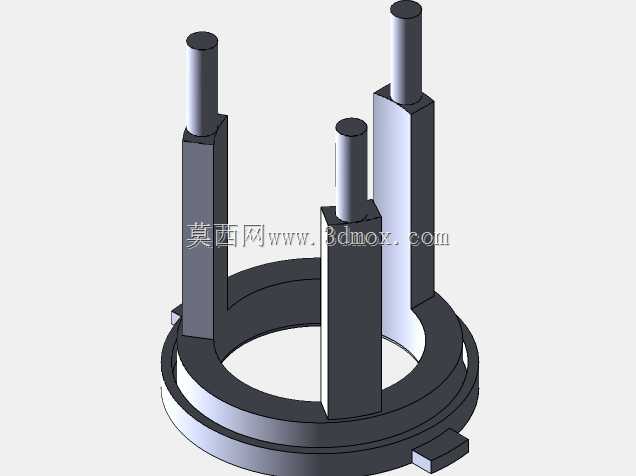

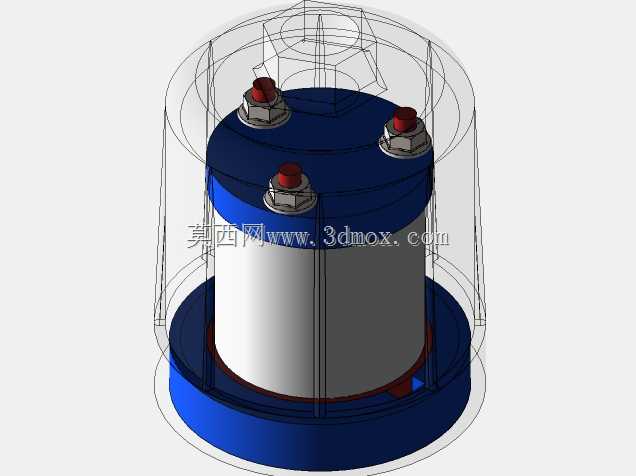

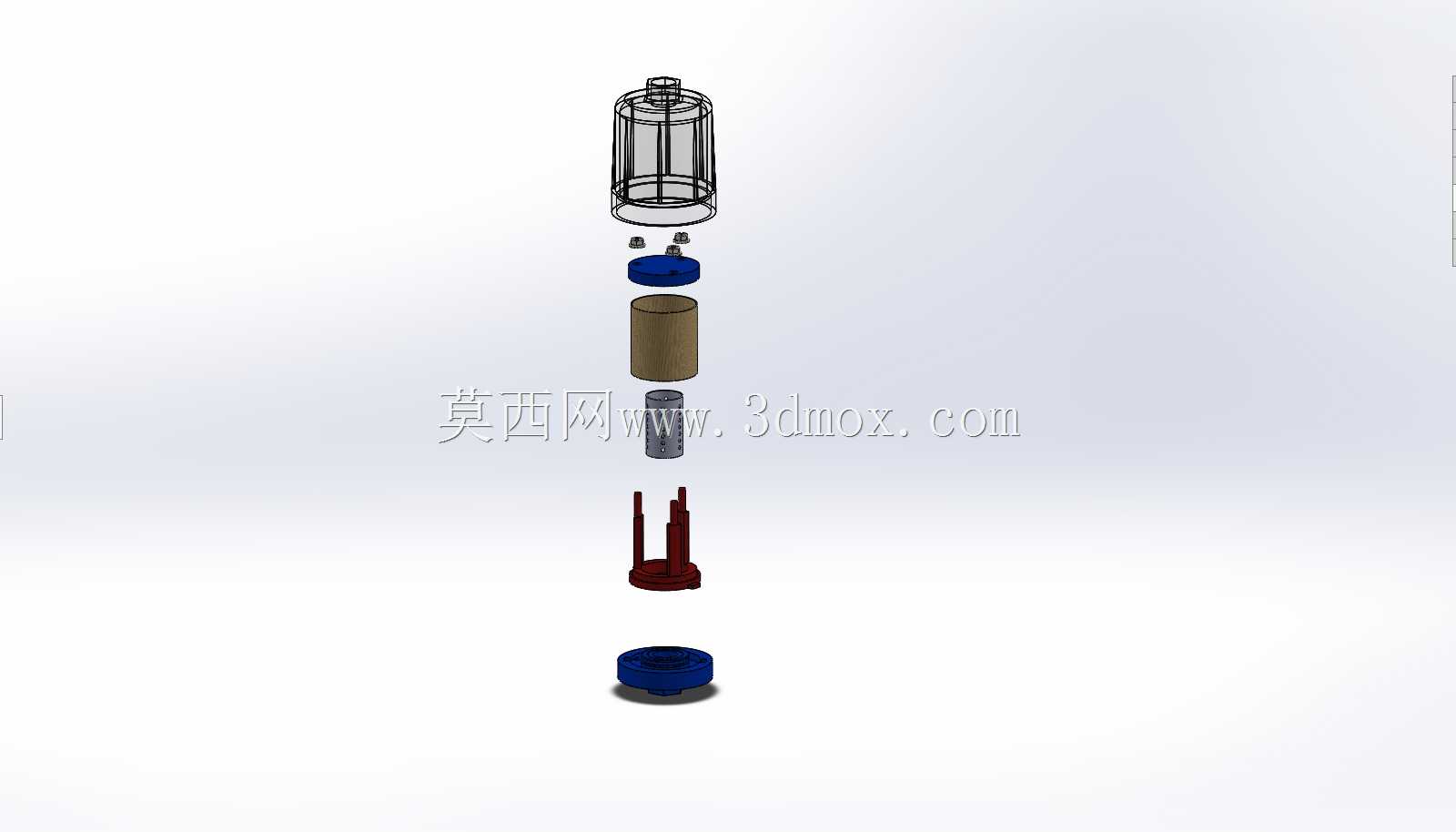

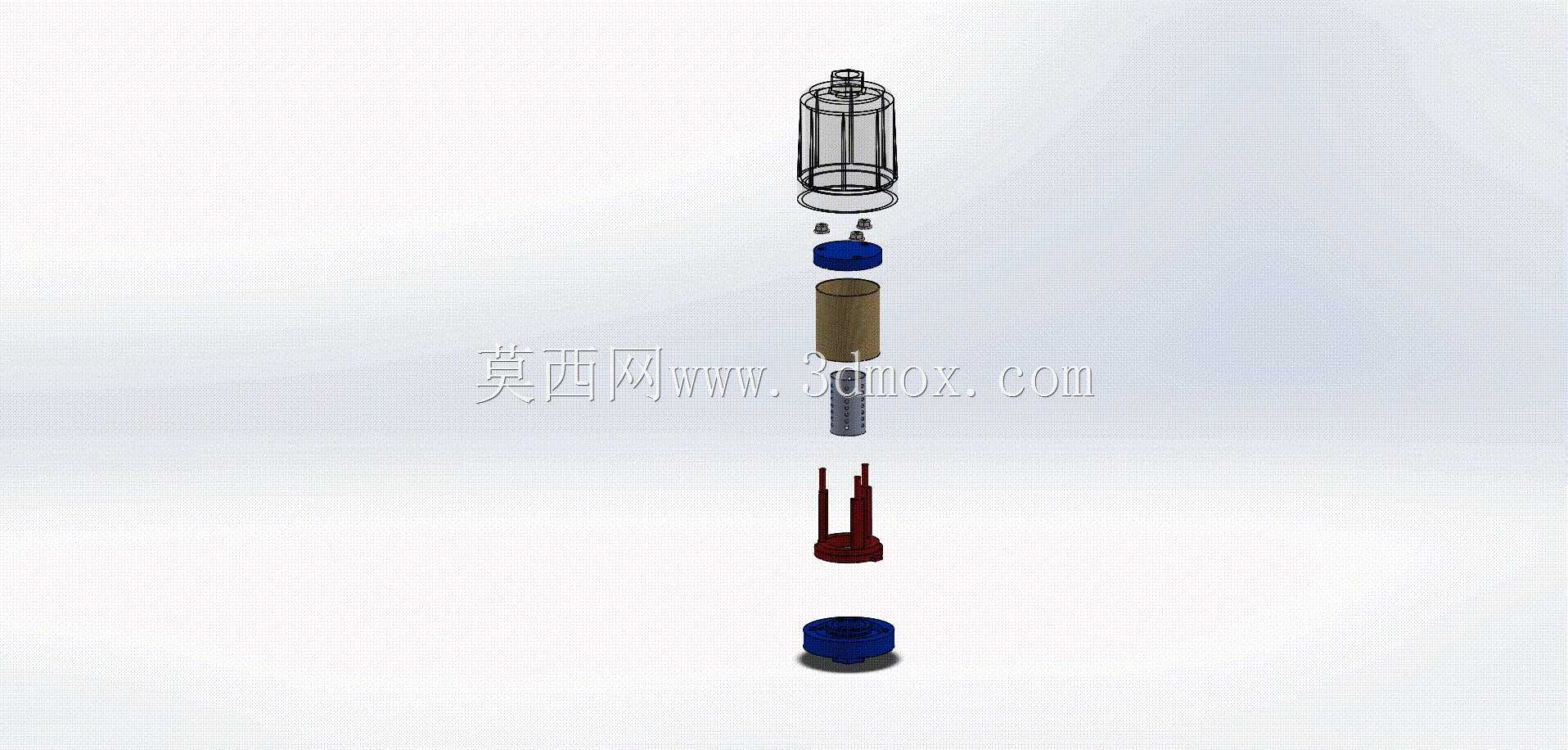

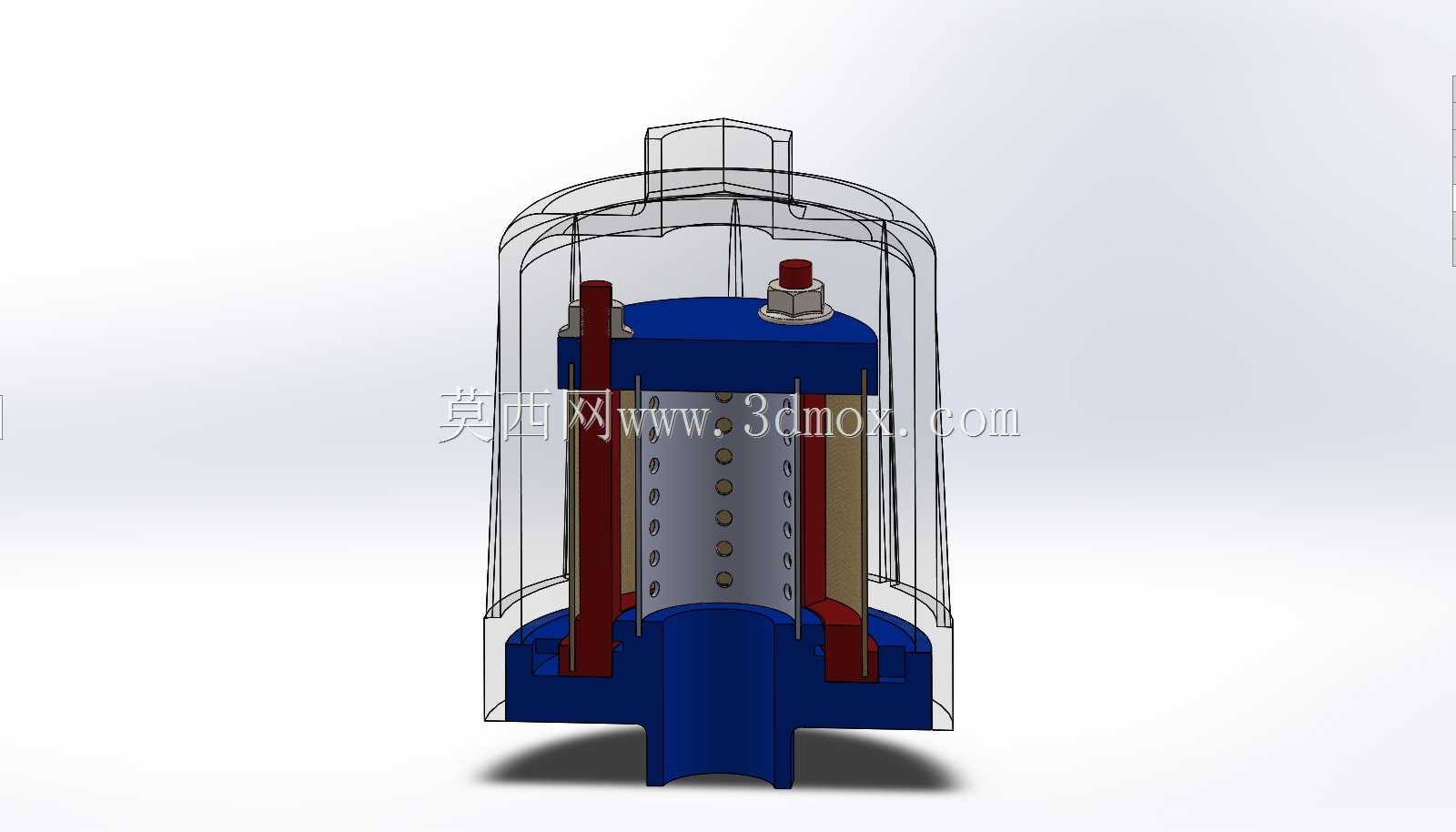

这款可拆卸低压滤水器的结构设计，主要面向小型净水场景的终端过滤需求，适配户外便携取水、小型实验循环水路、家用前置低压净水这类对拆装便捷性有要求的使用场景，整体采用完全拆分的模块化结构，所有零件无复杂倒扣，可直接通过FDM或光固化3D打印工艺制作，无需额外支撑结构就能完成单件打印，降低自制加工的门槛。从功能逻辑上看，整套结构沿轴向依次排布外护罩、上端密封盖、滤芯限位件、过滤滤芯、中心导流杆、下端支撑座、底部快接端盖，水流从底部接口进入后，沿中心导流杆的布水孔均匀流向滤芯内侧，透过滤芯介质完成杂质截留后，从上端盖的出水通道导出，全程流道无直角死区，能减少积水残留与细菌滋生的风险。设计时特意将所有密封配合面都设计为平面压合结构，配合标准O型圈就能实现低压下的静密封，无需额外粘接或焊接，用户可徒手完成全部拆装步骤，更换滤芯时只需拧开上下端盖，抽出旧滤芯替换新件即可，单次更换操作耗时不超过一分钟，相比传统一体式滤水器大幅降低维护成本。安装边界上，整套滤水器整体为圆柱形态，径向最大尺寸不超过70mm，轴向总长度控制在180mm以内，底部接口采用通用的4分外螺纹规格，可直接对接标准家用水管或小型水泵出水口，无需额外定制转接头；上端出水接口同样采用同规格螺纹，可灵活对接出水龙头或后续输水管道。结构细节上，外护罩采用透明可视化设计思路，打印时可选用透明PETG材料，方便用户直接观察内部滤芯的污染程度，及时判断是否需要更换；内部的滤芯限位件做了周向均匀分布的导流槽，既可以固定滤芯避免水流冲击下移位，又能保证过滤后的水顺畅流向出口，不会出现局部憋压的问题；下端支撑座设计了十字形加强筋，在保证足够通水面积的同时，能承受滤芯的轴向压紧力，避免长期使用下出现结构变形。考虑到3D打印的工艺特性，所有零件的壁厚都统一设置为2mm，既满足低压工况下的结构强度要求，又能减少打印耗材用量、缩短打印时间，所有棱角处都做了R1的圆角处理，避免打印时出现应力集中导致的零件开裂，也能防止拆装过程中划伤操作人员。
