小型筒式流体过滤装置三维结构

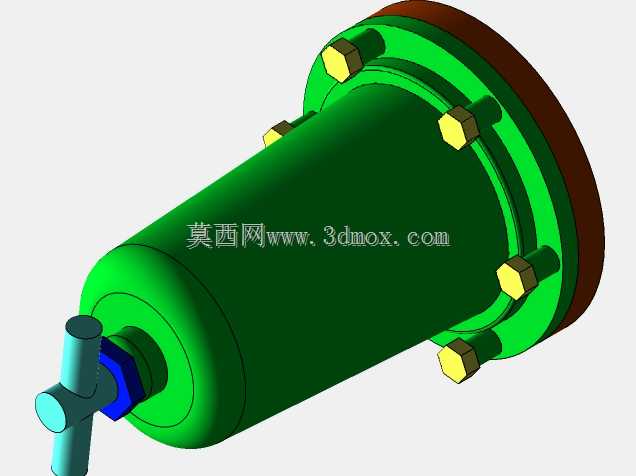

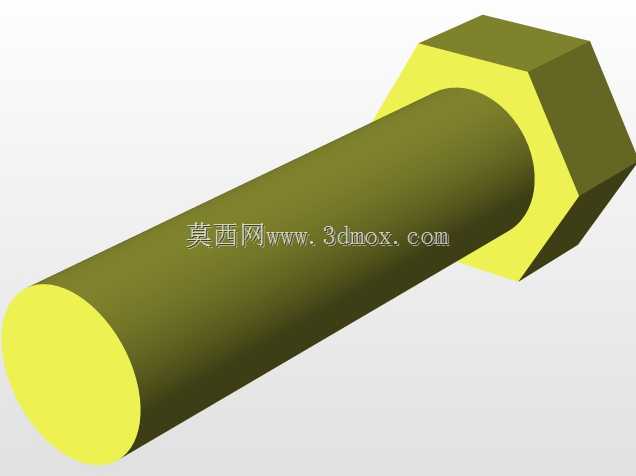

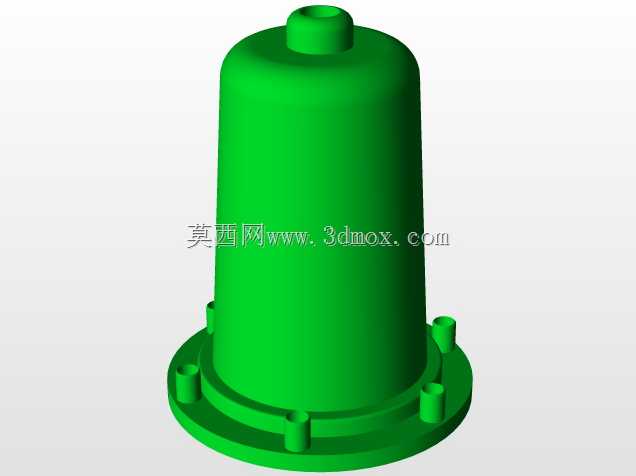

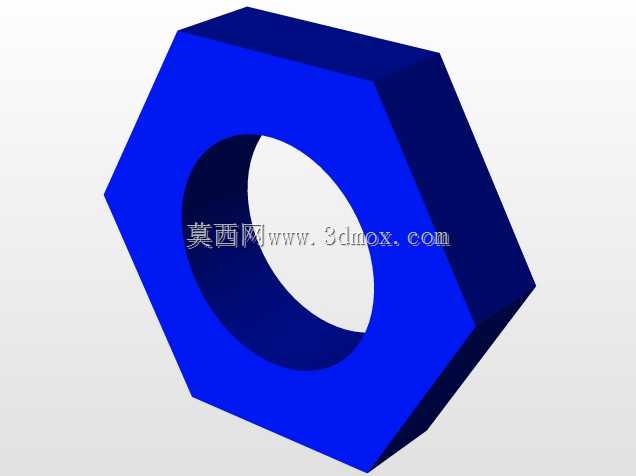

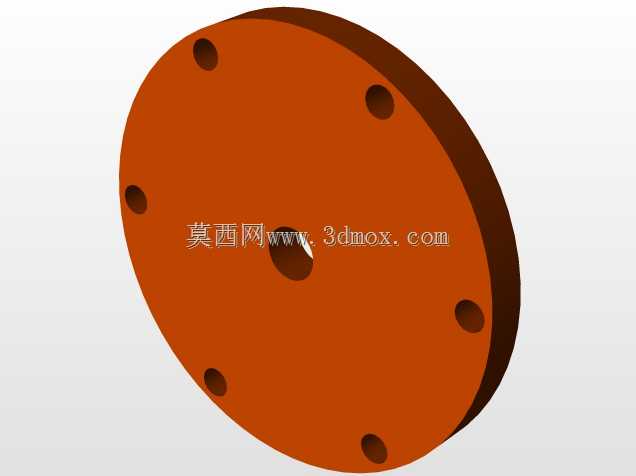

该结构为小型筒式在线流体过滤装置，主要应用于低压流体输送管路的杂质截留场景，常见于小型液压回路、润滑系统、洁净水输送支路中，安装在泵出口或关键元件前端，避免管路中的金属碎屑、密封残渣、悬浮颗粒进入下游精密元件，造成阀件卡滞、摩擦副磨损、喷嘴堵塞等故障。整体采用立式筒状承压外壳设计，主体外壳为等径圆柱筒体，一端采用法兰式端盖密封，沿法兰圆周均匀布置六角头螺栓紧固件，通过螺栓预紧力挤压端盖与筒体端面的密封件，实现腔体的静密封，这种端盖结构拆卸便捷，无需挪动两端连接管路即可打开腔体，更换内部的过滤滤芯。筒体另一端集成了管路连接接口，采用侧出式直角接头结构，接头处设置了锁紧螺母结构，可适配不同外径的硬管或软管连接，安装时可根据管路走向调整接头朝向，降低管路布置的弯折应力。设计过程中优先考虑了腔体的通流能力，筒体内径根据额定流量下的流速要求核算，避免通流截面过小造成压损过大，同时预留了足够的滤芯安装空间，可适配不同过滤精度的折叠滤芯或网式滤芯。安装边界方面，法兰端的螺栓分布圆直径与筒体直径匹配，安装时需在法兰端预留至少一个螺栓长度的操作空间，用于拆装螺栓；侧出接口的中心高度与筒体轴线的垂直距离经过校核，可适配常规的管夹安装高度，整体结构的重心沿筒体轴线分布，安装后不会产生额外的偏载力矩。结构细节上，筒体与端盖的配合面设置了定位止口，装配时可快速实现端盖与筒体的同轴定位，避免螺栓紧固过程中端盖偏移造成密封件偏压泄漏；接头与筒体的连接部位采用圆弧过渡，降低流体在转角处的湍流损失，同时减少应力集中，提升承压部位的结构强度。
