谷物干燥机进料匀料装置结构设计

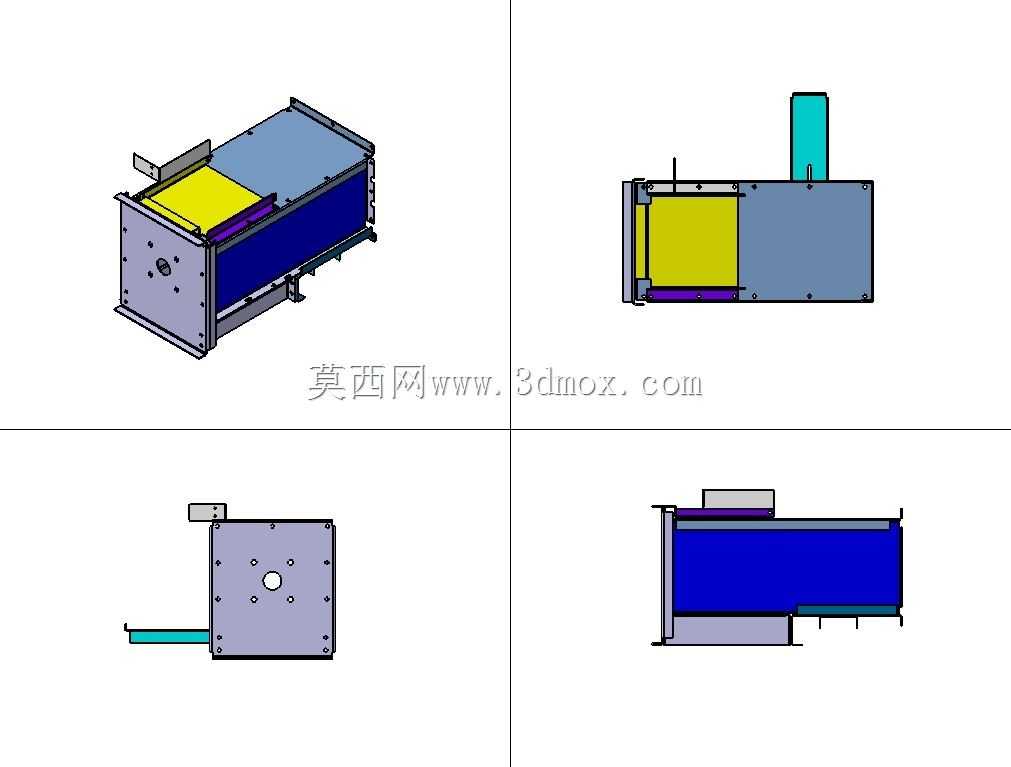

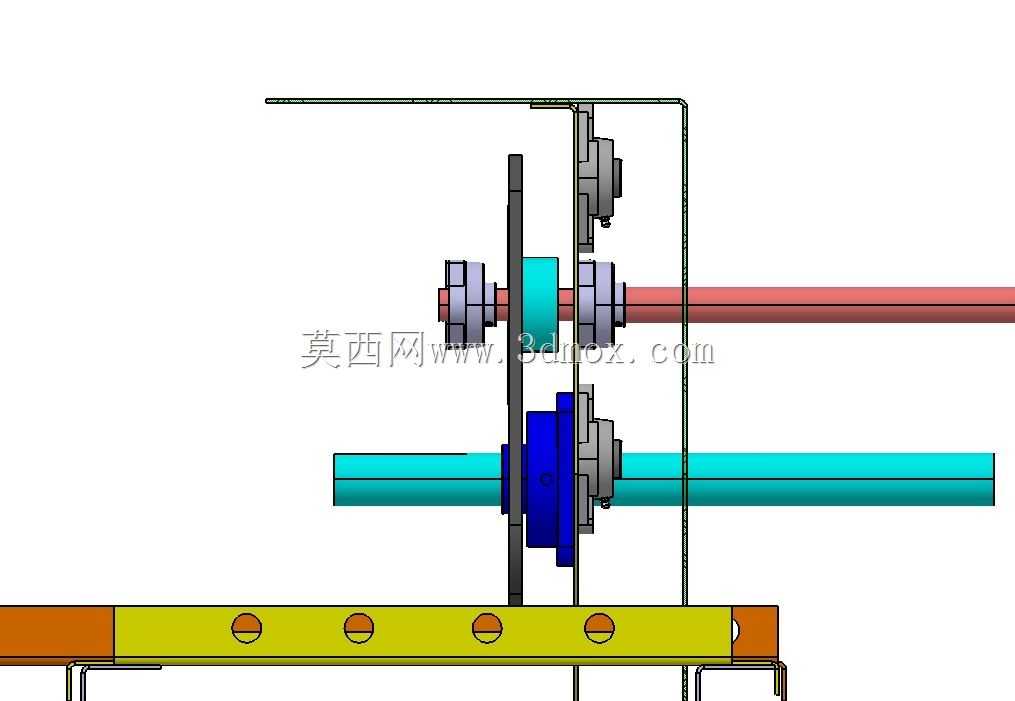

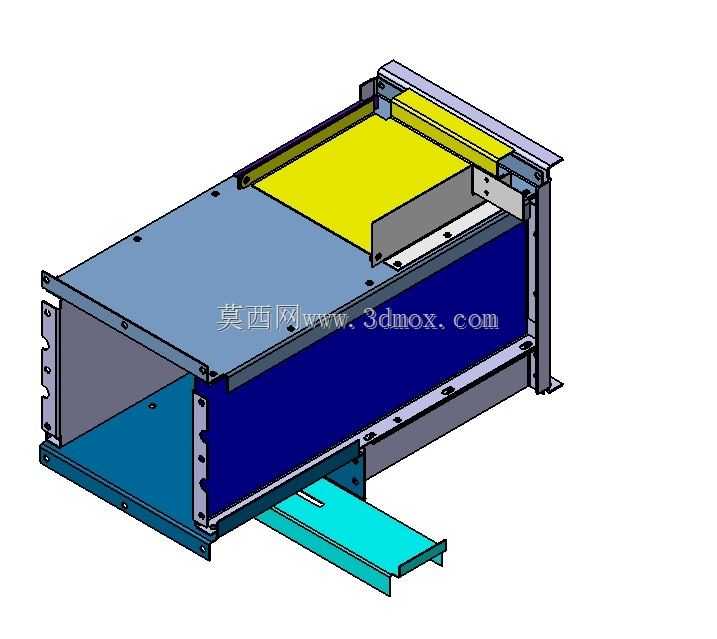

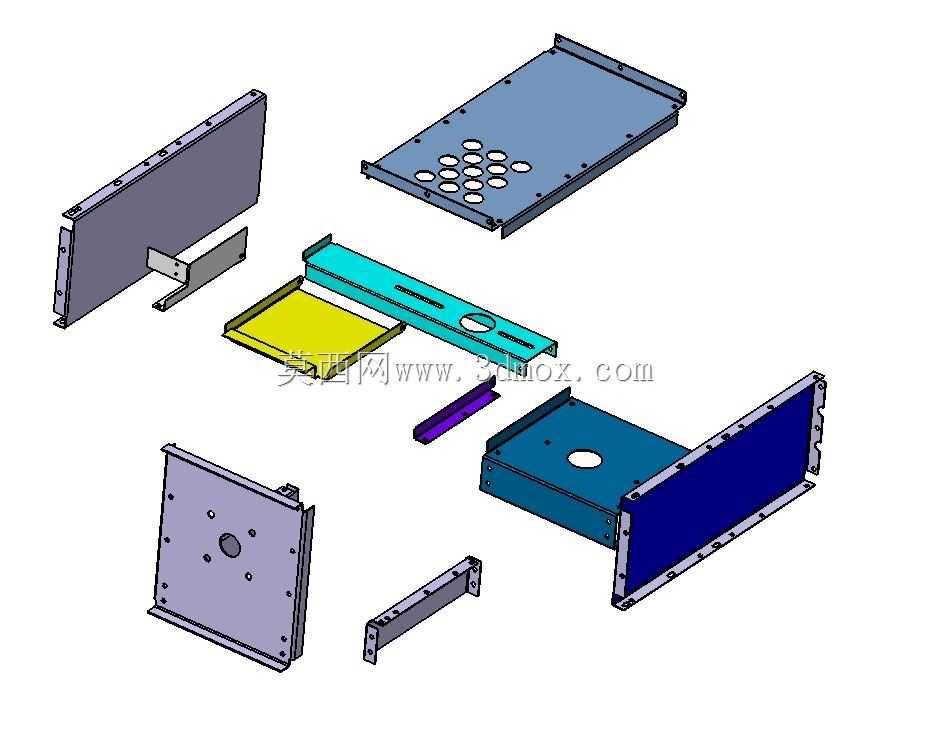

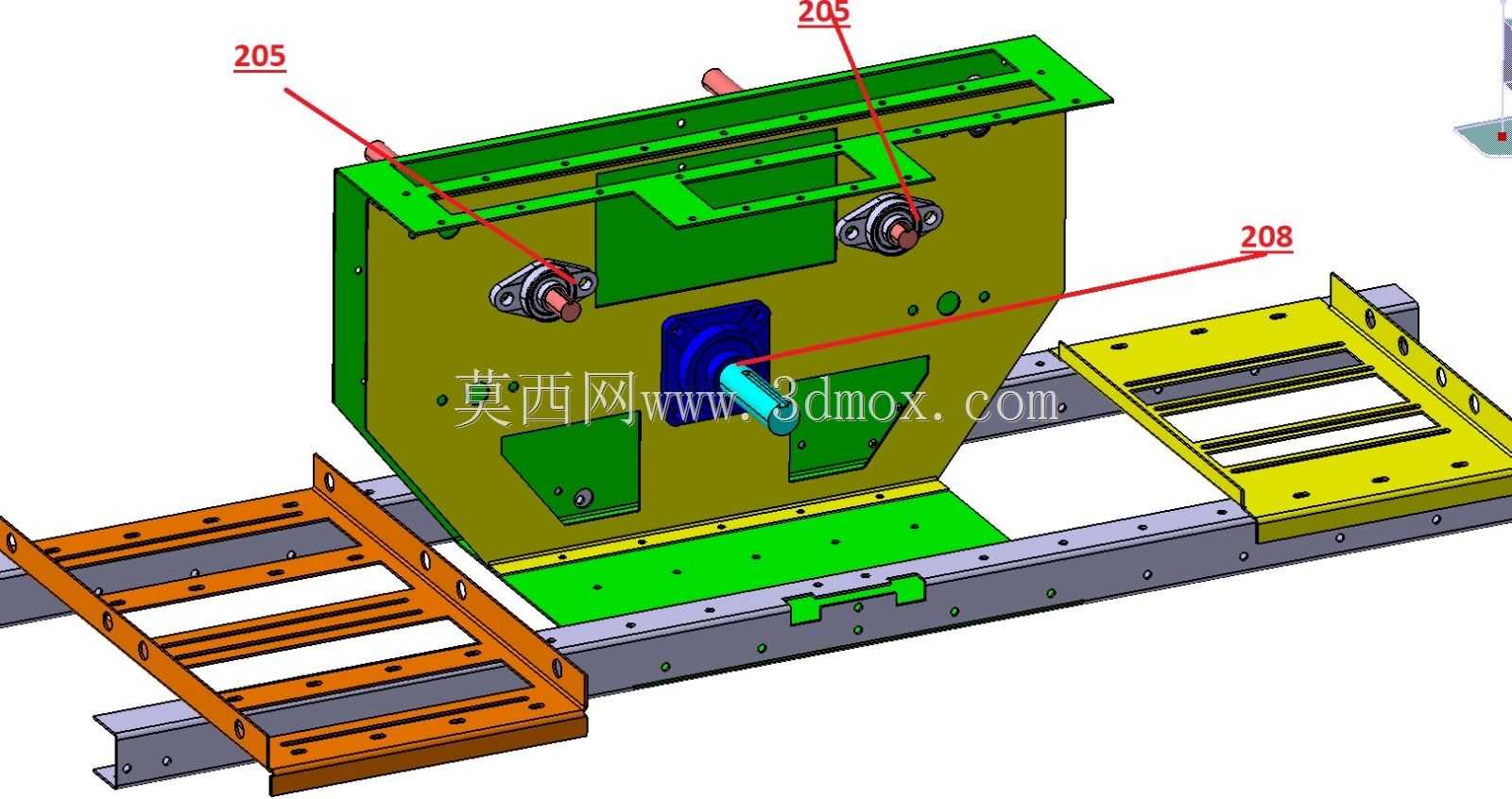

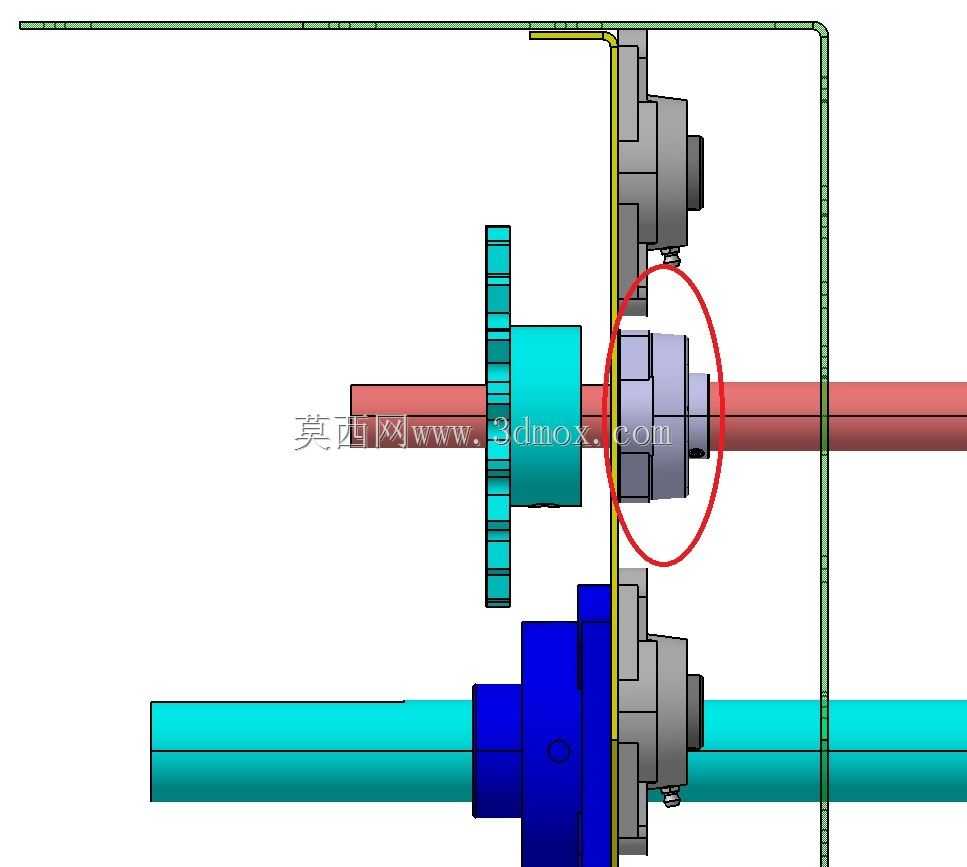

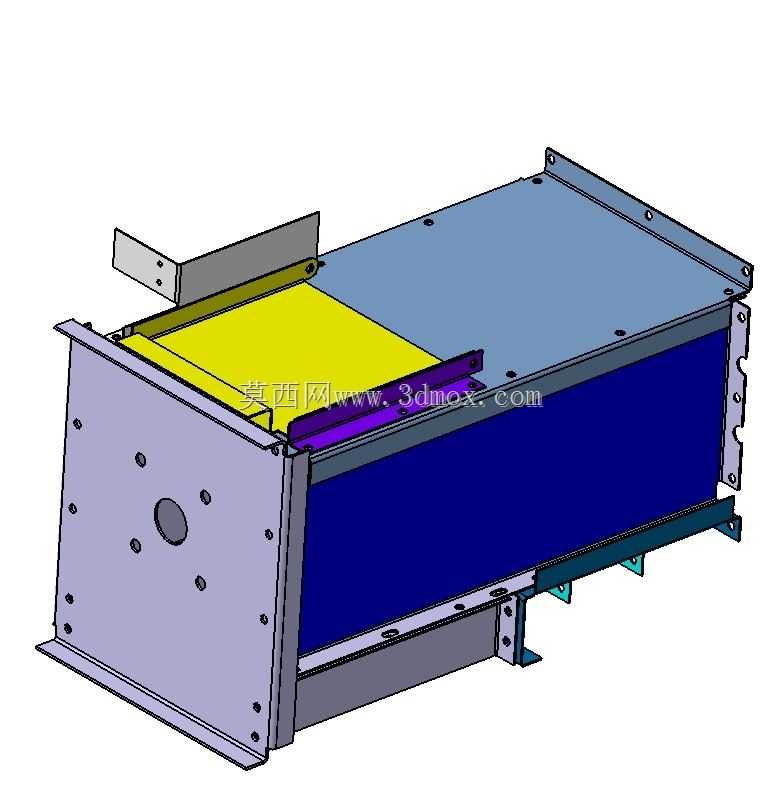

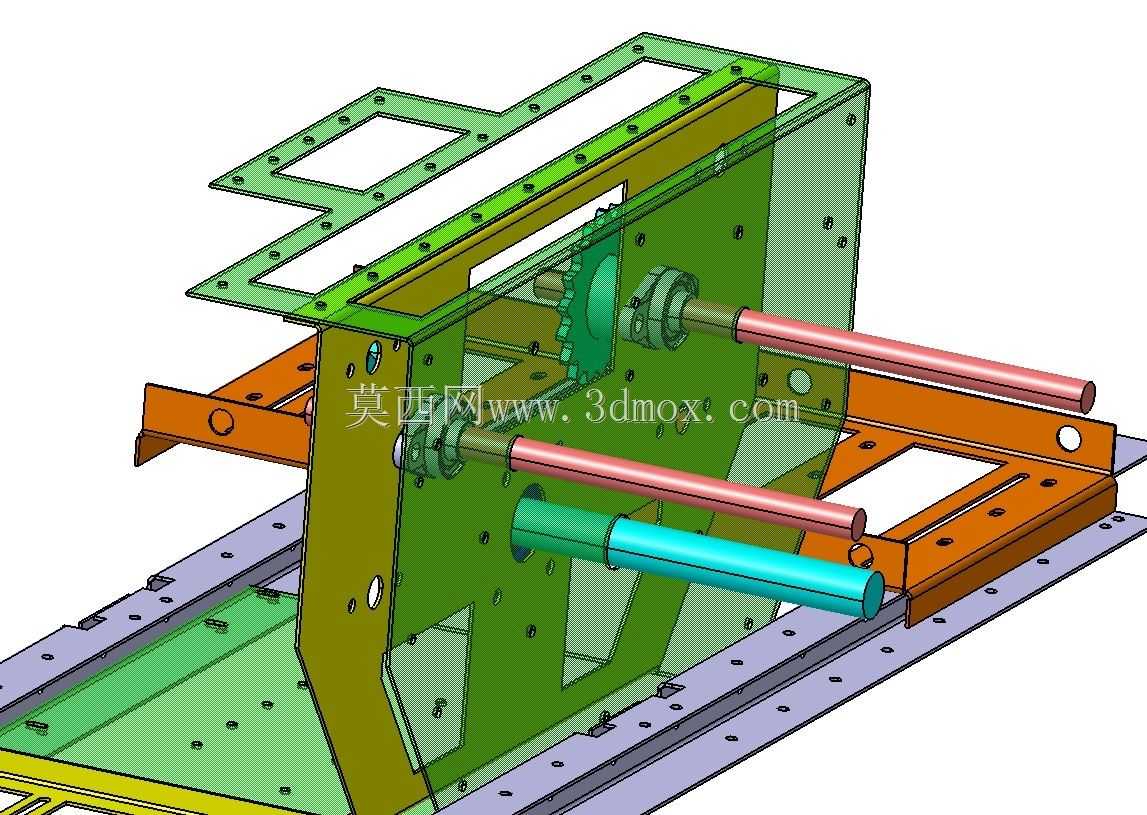

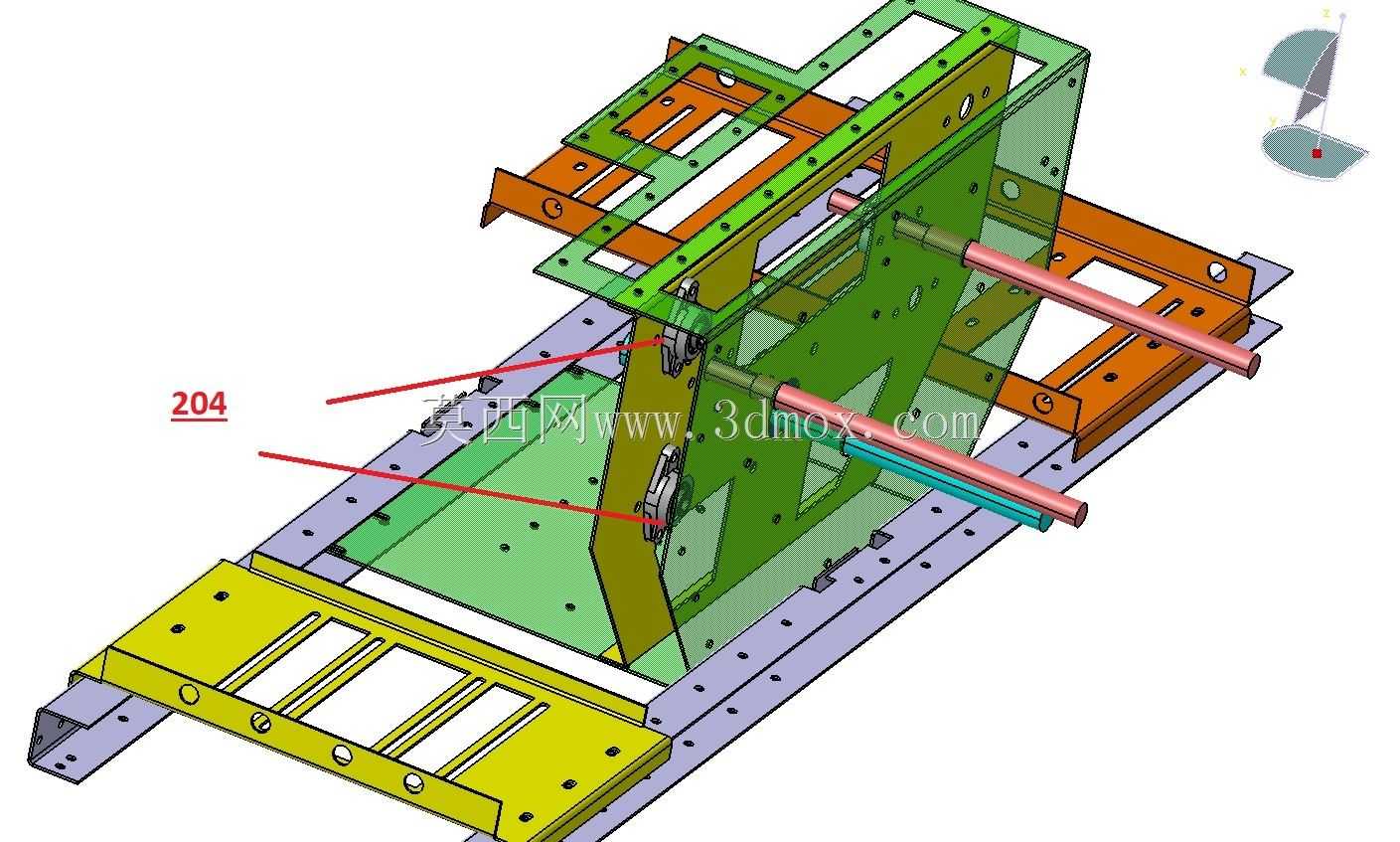

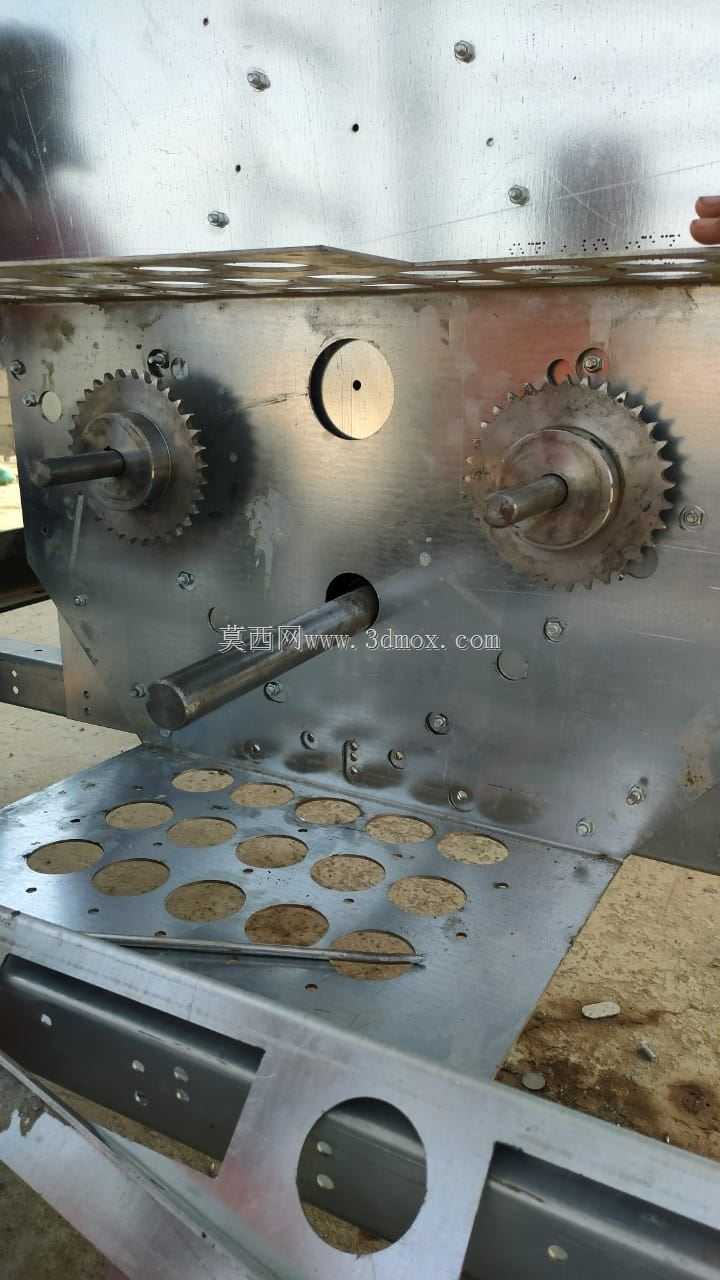

这套结构是谷物干燥设备核心的进料匀料单元，主要应用于塔式连续干燥机的进料段，承接上游提升机输送来的湿谷物，将物料均匀布撒到干燥层截面，避免因物料偏流导致的局部干燥不均、含水率偏差过大问题，直接影响整台干燥设备的作业效率与成品粮品质。从结构布局来看，主体采用折弯焊接的箱式壳体，上半部分为接料腔，顶部开设两个对称的进料接口，可匹配不同规格的溜管进料，腔体内侧设置可调式导流挡板，通过伸出壳体外侧的带座轴承转轴调节挡板角度，适配不同含水率、不同品种谷物的落料轨迹，转轴端部设置锁紧结构，调整到位后可固定角度避免作业中移位。下半部分为匀料分流腔，底部开设多道平行的出料溜槽，对应下方干燥段的分料格，物料经过导流挡板缓冲后，沿腔体内壁滑落至各溜槽，均匀分布到整个干燥截面，避免出现局部物料堆积导致的热风穿透不均问题。安装边界方面，壳体底部设置多组安装支脚，可直接通过螺栓固定在干燥机顶部的机架横梁上，两侧预留的导轨结构可适配抽拉式的挡料插板，设备检修或换料时可插入插板截断料流，无需清空上游提升机内的物料即可完成维护作业。设计过程中针对谷物落料的磨损问题，壳体内壁与物料接触的折弯边均预留了耐磨衬板安装位，可根据处理物料的磨损特性更换不同厚度的耐磨钢板，延长主体结构的使用寿命；转轴处采用带密封圈的外球面轴承，避免粉尘进入轴承座导致卡滞，轴承座通过螺栓固定在壳体外侧的安装板上，维护时可直接从外部拆卸更换，无需进入设备内部作业。两侧伸出的调节手柄做了防滑处理，操作人员在设备外部即可完成导流板角度调整，适配小麦、玉米、水稻、油菜籽等不同粒径、不同散落性的谷物处理需求，调整范围覆盖从大流量高含水率玉米到小流量油菜籽的全工况进料要求，避免不同物料切换时出现的堵料、偏流问题。
