多层堆叠式家用净水储水罐体结构

这款储水罐体主要适配家用末端净水系统、小型商用直饮水设备的储水环节，也可作为小型户外净水装置的承压储水单元使用，在净水系统中承担缓冲水压、储存净化后水体、避免净水机频繁启停的核心作用，能够在用户短时间大量取水时稳定供水压力，减少净水机高压开关的动作频次，延长核心净水元件的使用寿命。

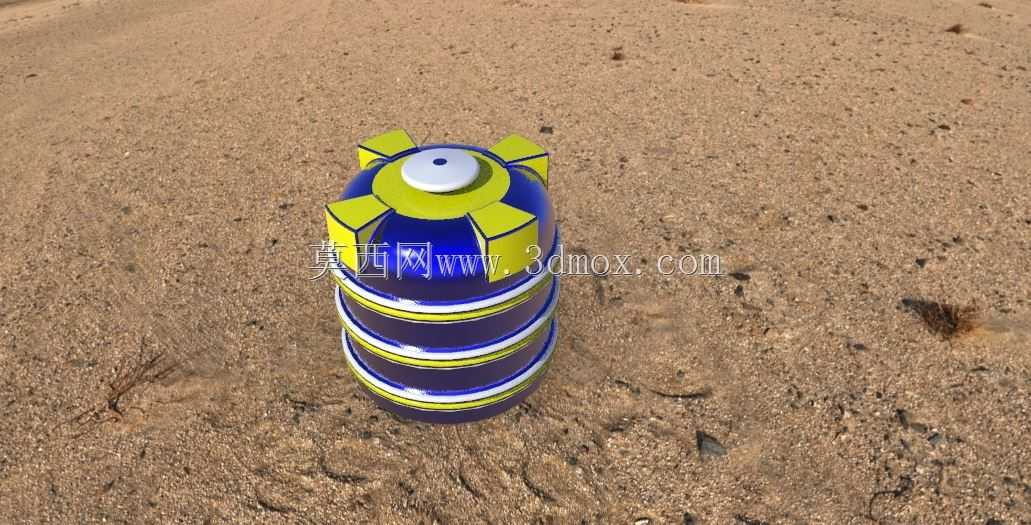

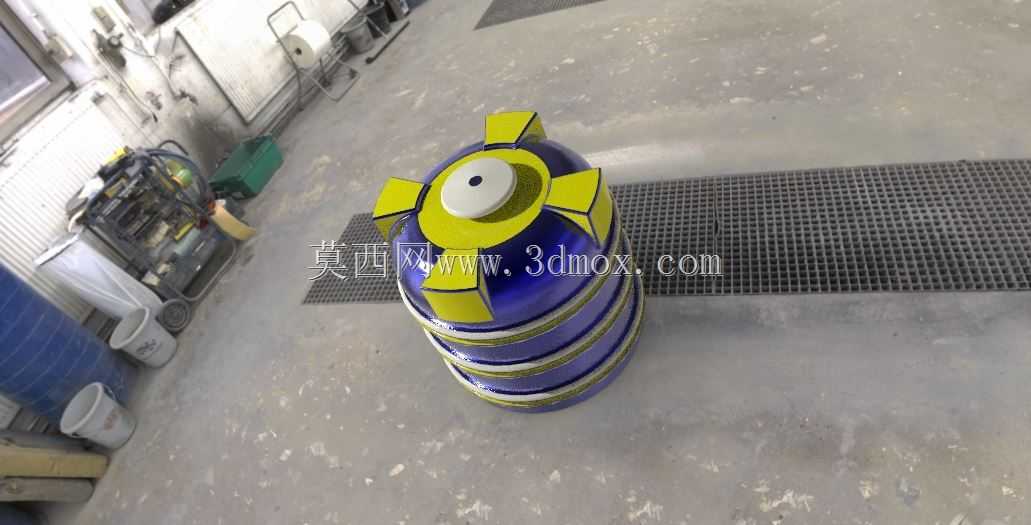

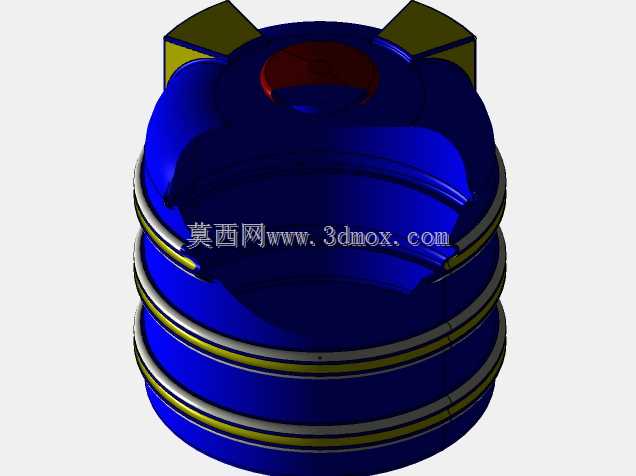

从结构设计来看，罐体采用多层环形加强筋堆叠的造型，并非单纯的外观装饰，每一道环形凸起都对应内部的加强结构，能够在罐体承受0.1-0.3MPa的常规供水压力时，均匀分散桶壁的应力，避免长期承压出现桶壁蠕变、渗漏的问题，相比光滑壁面的同容积储水罐，该结构的抗形变能力可提升40%左右，同时环形槽结构也能在安装时适配不同规格的固定卡箍，无需额外定制安装支架，适配台下式、壁挂式等多种安装场景。罐体顶部设置的两个对称凸台结构，为进出水接口、压力检测接口的预留安装位，接口位置做了局部加厚处理，能够避免管路安装时的扭力导致接口开裂，顶部中心的凹陷区域为气室调压结构的安装位，用于平衡罐内气水比例，保证出水压力稳定。

设计过程中优先考虑了安装边界的适配性，罐体整体为回转类造型，最大外径控制在200mm以内，整体高度不超过320mm，能够适配常规家用厨下空间的安装间隙，无需对橱柜进行额外改造；底部做了平底结构设计，可直接放置于橱柜平面，也可通过配套的固定绑带挂靠在墙面，安装方式灵活。罐体的分层结构也为内部功能拓展预留了空间，可根据使用需求在层间的预留槽位内置矿化滤芯、抑菌模块，无需改动整体外形即可实现功能升级，适配不同地区的水质处理需求。

在实际应用场景中，该储水罐可适配RO反渗透净水机、超滤净水机等多种净水设备，进出水接口采用通用的2分快接规格，能够和市面上主流的净水管路直接对接，无需额外转接头；罐体的圆弧过渡设计避免了内部清洁死角，内壁采用光滑曲面处理，不易滋生生物膜，符合饮用水接触部件的卫生设计要求。顶部的对称凸台也可作为安装时的受力点，方便施工人员旋紧固定、对接管路，不会出现打滑问题。
