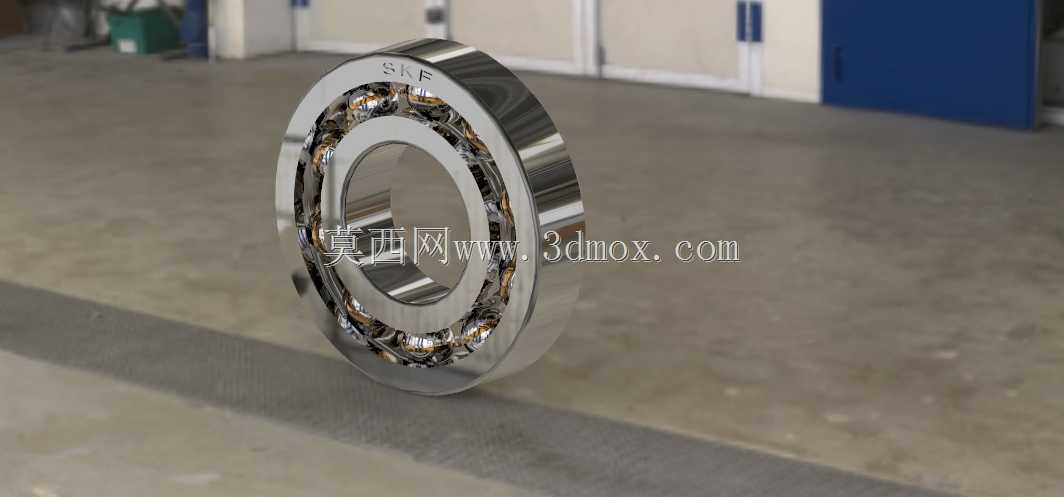

高精度开式深沟滚珠轴承结构三维数模

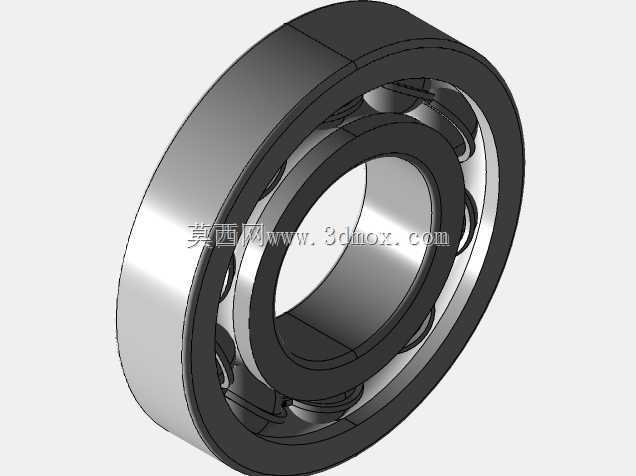

　　这款滚珠轴承的三维数模完整还原了开式深沟球轴承的全部结构细节，从内圈、外圈的滚道曲率，到滚动体的排布、保持架的兜孔结构都做了精准复刻，没有省略任何装配层级的几何特征。在实际工业场景中，这类轴承是旋转传动系统里应用最广泛的支撑部件，小到小型输送线的从动辊、仪表类设备的调节转轴，大到中型减速机的输入输出轴支撑、普通机床的辅助传动轴定位，都能见到同结构轴承的身影，它的核心作用是承接轴系运转过程中的径向载荷，同时可承受一定比例的双向轴向载荷，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与部件磨损。

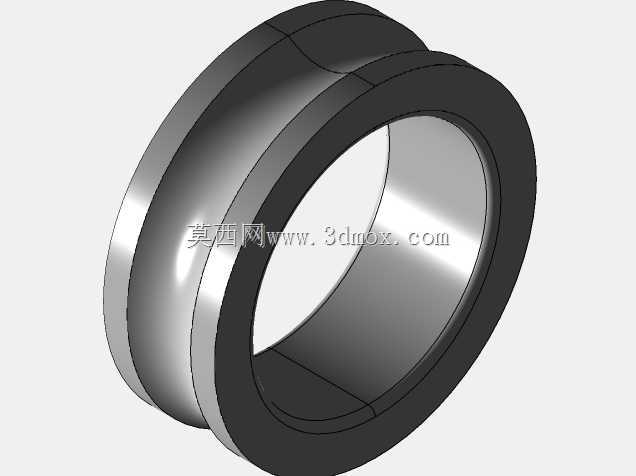

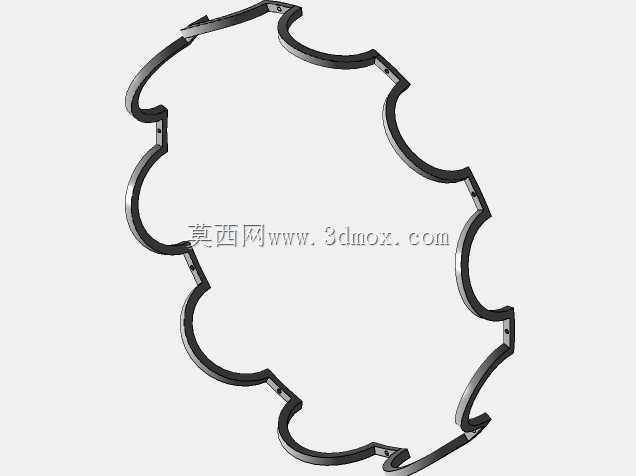

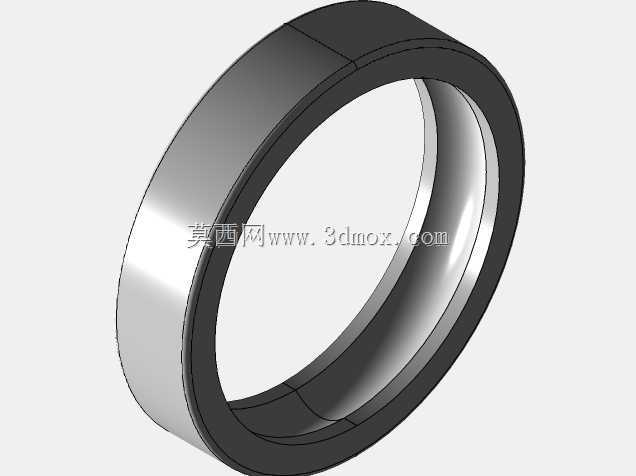

　　从设计逻辑来看，模型还原的轴承结构严格遵循通用轴承的设计规范：内圈与轴采用过盈配合随轴同步转动，外圈与安装座孔采用过渡配合起到固定支撑作用，滚道的圆弧曲率略大于滚动体的球面半径，既保证滚动体在滚道内的顺畅滚动，又能让接触应力均匀分布，避免局部应力集中导致的早期点蚀失效；保持架采用浪形冲压结构，每个兜孔对应一颗钢球，均匀分隔所有滚动体，防止运转过程中钢球之间相互摩擦碰撞，同时引导滚动体在滚道内的正确运动轨迹。

　　在安装边界的尺寸还原上，模型严格对应标准轴承的尺寸公差带，内圈内径、外圈外径、轴承总宽度的尺寸比例完全符合通用深沟球轴承的尺寸系列，安装时无需额外调整安装位的结构尺寸，可直接匹配对应规格的轴径与座孔尺寸；内圈的倒角、外圈的安装引导角都做了准确还原，能够避免压装过程中出现边角磕碰、安装卡滞的问题，同时也给密封件的预留安装位留出了足够空间，若实际使用场景有防尘、防油污需求，可直接在现有结构基础上加装密封圈或防尘盖，不需要改动主体支撑结构。

　　不同于带密封盖的轴承型号，这款开式结构的数模完整展示了内部滚动体与保持架的装配关系，对于做传动系统结构教学、轴承装配工艺模拟、轴系受力仿真分析的从业者来说，能够直接提取内部结构特征做网格划分、载荷施加，不需要额外拆解模型或者补画内部结构；在做设备整体装配干涉检查时，也能清晰看到轴承周边的密封件、轴肩、端盖等部件与轴承各结构的间隙，提前排查安装过程中可能出现的干涉问题，避免实际加工装配时出现尺寸不匹配的问题。
