带立式安装基座的滚动轴承支撑结构

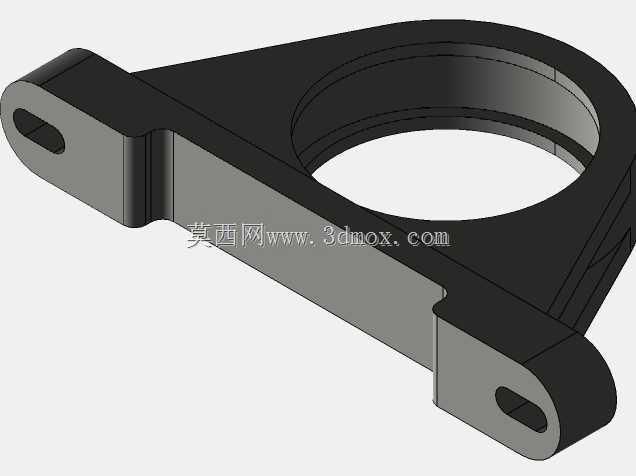

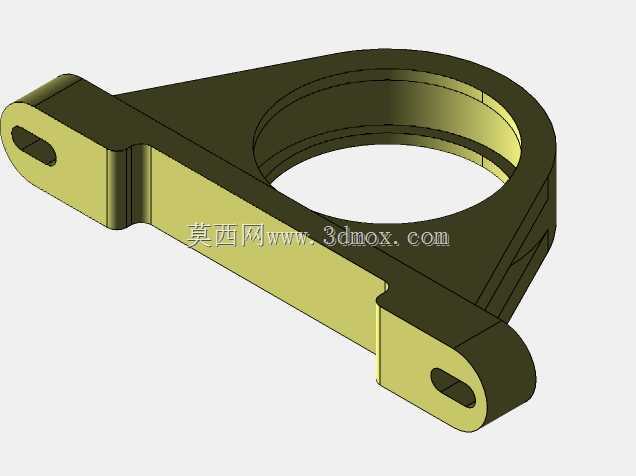

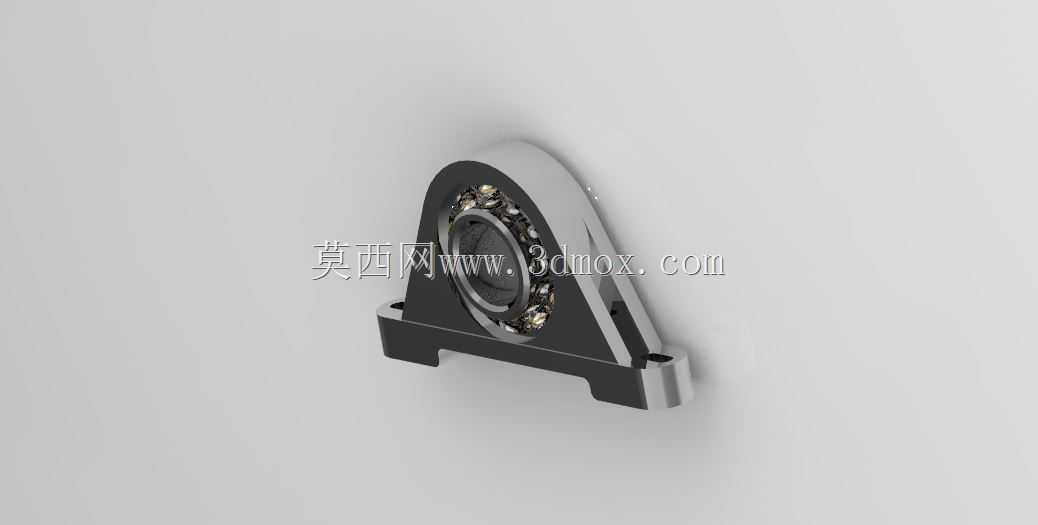

　　在轻工输送线、小型风机组、桌面级实验传动装置这类对安装空间有严格限制的场景里，一体式基座轴承的应用占比远高于分体式轴承座搭配轴承的组合方案，核心原因在于这类集成化组件省去了轴承与座孔的配研工序，现场安装时无需反复调整轴承游隙，能大幅缩短设备装配的调试周期。从结构设计逻辑来看，这款基座轴承采用了立式带安装脚的结构形式，底部的两个安装凸台开有贯通安装孔，安装面做了铣平处理，能保证与设备安装基板完全贴合，避免因安装面不平整导致的轴承外圈受力偏载，进而延长轴承的实际使用寿命。

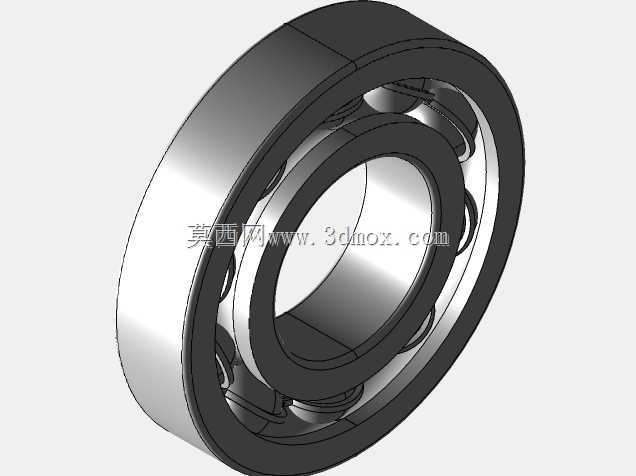

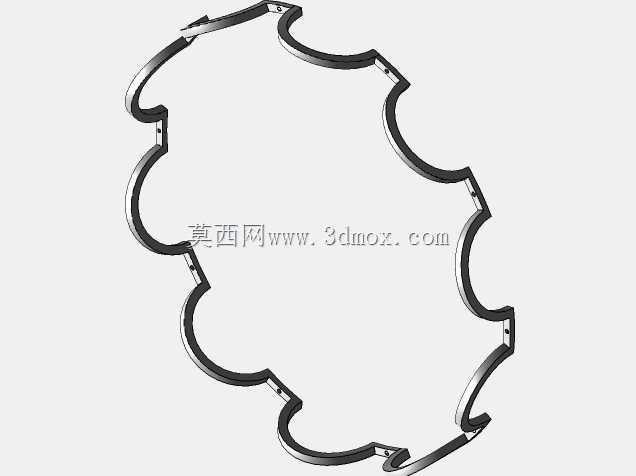

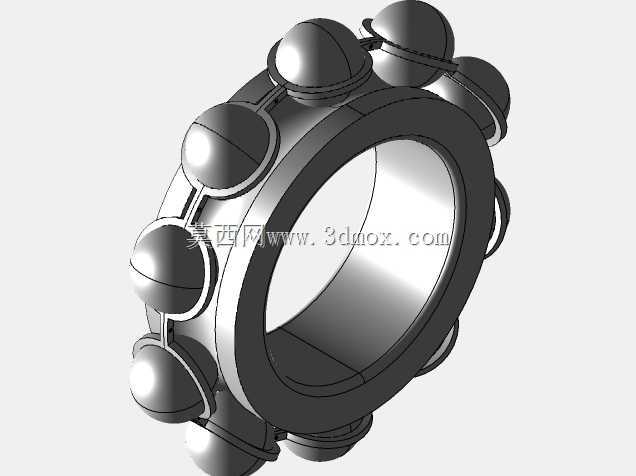

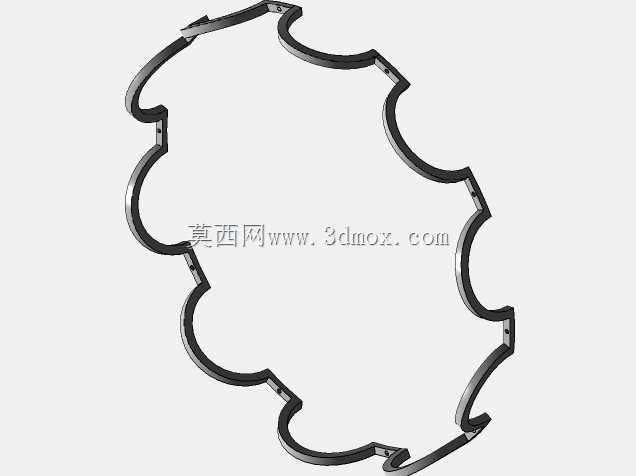

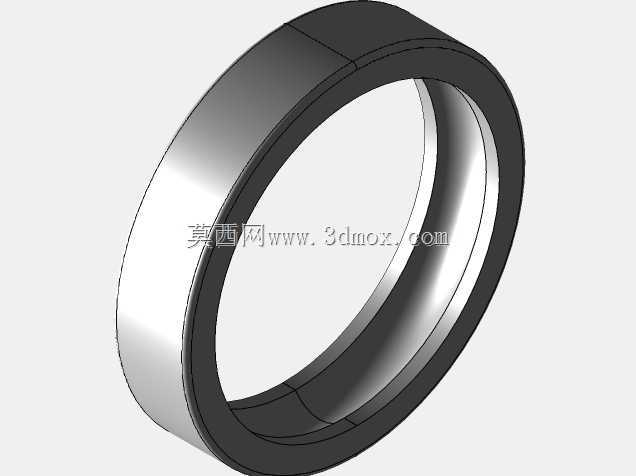

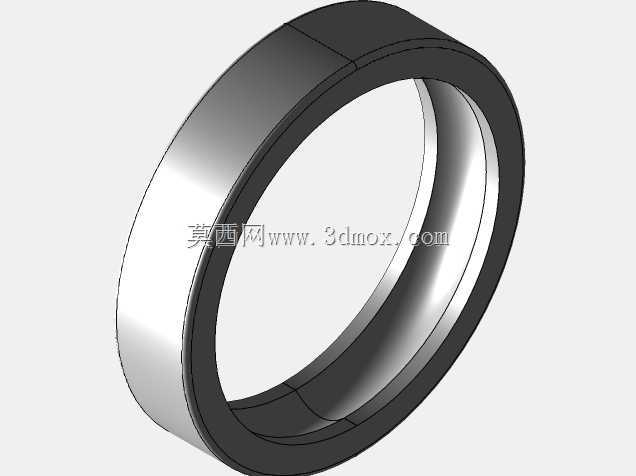

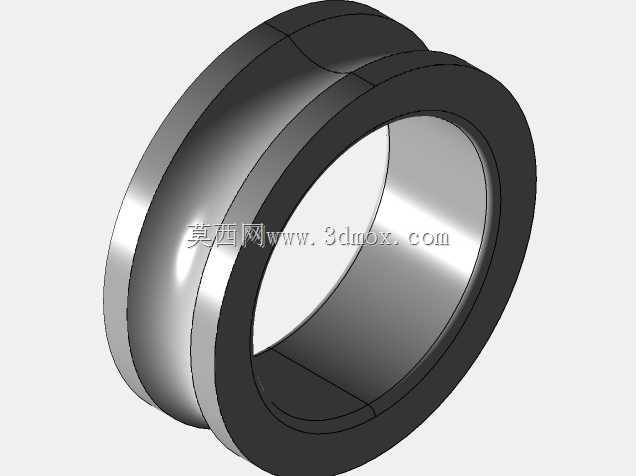

　　轴承部分采用深沟球结构，内置的保持架可以均匀分隔滚动体，运转过程中能同时承受径向载荷与少量的轴向窜动力，适配转速区间覆盖多数中小型传动设备的运行需求，在皮带张紧轮端、小型动力输出轴支撑位都能稳定工作。设计时特意将基座的支撑筋做了斜向延伸处理，从轴承外圈的安装位一直过渡到底部安装脚，这种结构能在不额外增加基座整体厚度的前提下，提升支撑部位的抗弯矩能力，避免轴系受径向冲击时基座出现开裂变形。安装边界方面，基座底部两个安装孔的中心距做了标准化适配，能匹配多数常规小型设备的安装孔位，轴承内孔的公差带选取了过渡配合区间，装配时只需将轴轻轻敲入内孔即可完成定位，无需额外加热或专用工装，后期维护更换时也能快速拆卸，不会损伤配合轴面。

　　轴承两侧的密封结构采用内置式防尘设计，能阻挡常规工况下的粉尘、碎屑进入轴承滚道，在无强腐蚀、无高浓度粉尘的普通车间环境下，无需频繁添加润滑脂就能维持长期稳定运转。这类基座轴承在实际选型时，需要重点核对轴伸端的长度与基座安装面到轴中心的高度尺寸，避免出现轴与周边结构件干涉的问题，同时安装时要保证两个安装脚的锁紧力矩一致，防止单侧受力过大导致基座变形，影响轴承的旋转精度。
