shibaura型内燃机活塞销配套结构

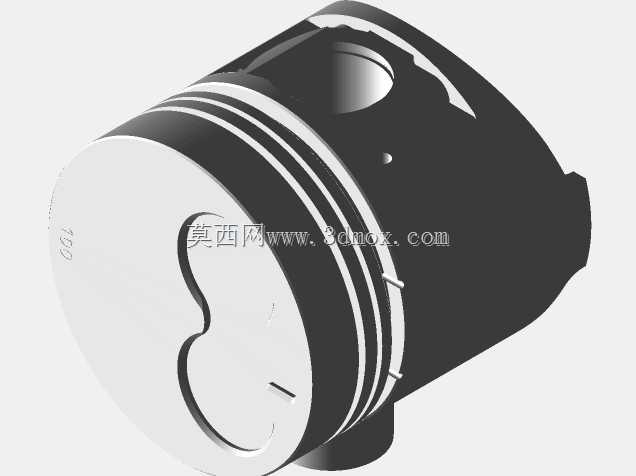

这套活塞与活塞销的配套结构，主要适配小排量四冲程内燃机的曲柄连杆机构，在通用动力机械、小型工程机械的动力单元中应用广泛，是内燃机完成工作循环的核心往复运动部件。活塞头部的环槽区域预留了三道气环与一道油环的安装位，气环负责密封燃烧室的高压燃气，避免做功冲程的燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。活塞顶面的异形凹坑是针对shibaura机型的燃烧室匹配设计，能够在压缩冲程末期引导气流形成合理的涡流，让燃油与空气充分混合，提升燃烧效率，同时凹坑的深度与直径经过匹配计算，严格贴合该机型的压缩比设计要求，避免出现压缩比异常导致的爆震或动力不足问题。活塞销采用全浮式安装设计，销孔与活塞销的配合间隙经过精准控制，常温下保留合适的装配过盈，工作温度升高后活塞销可在销孔与连杆小头衬套之间自由转动，保证磨损均匀，延长部件使用寿命。活塞裙部的型线采用中凸变椭圆设计，冷态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作受热膨胀后裙部会趋近正圆形，避免在气缸内出现卡滞，同时裙部表面预留了石墨涂层的加工余量，能够降低冷启动阶段的摩擦阻力，减少气缸壁的磨损。活塞销的轴向两端预留了卡环槽，安装时通过弹性卡环限制活塞销的轴向窜动，避免销端窜出刮伤气缸壁。整个部件的安装边界严格匹配对应机型的气缸直径、连杆小头孔径以及燃烧室安装尺寸，活塞的上止点、下止点行程位置与原机曲轴连杆参数完全适配，不需要额外修改即可直接用于同机型的动力维修、结构教学或者逆向研发参考。在建模过程中，所有配合面的尺寸公差、形位公差都按照内燃机活塞的行业设计标准设置，环槽的宽度、深度以及侧隙都符合常规量产活塞的设计规范，能够直接用于后续的工程出图、仿真分析或者3D打印样件验证。
